ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите и подоприте автомобиль.

Снимите подкрылок арки переднего правого колеса.

Обратитесь к процедуре: Fender Splash Shield (501-02, Снятие и установка).

Обратитесь к процедуре: Oil Pan Extension (303-01, Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное



положение элементов перед снятием.

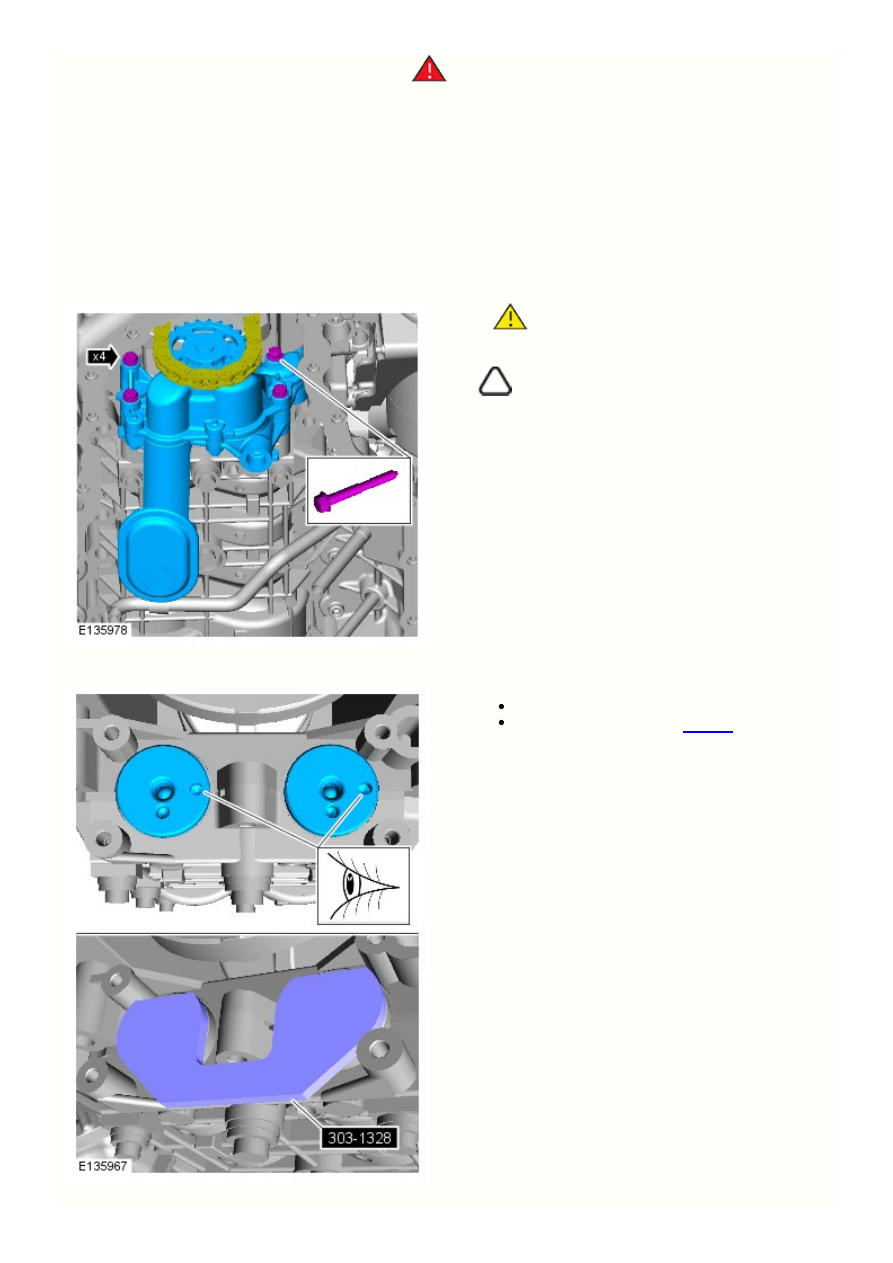

ПРИМЕЧАНИЕ: Ступенчатый болт в позиции 1



фиксирует маслонасос.



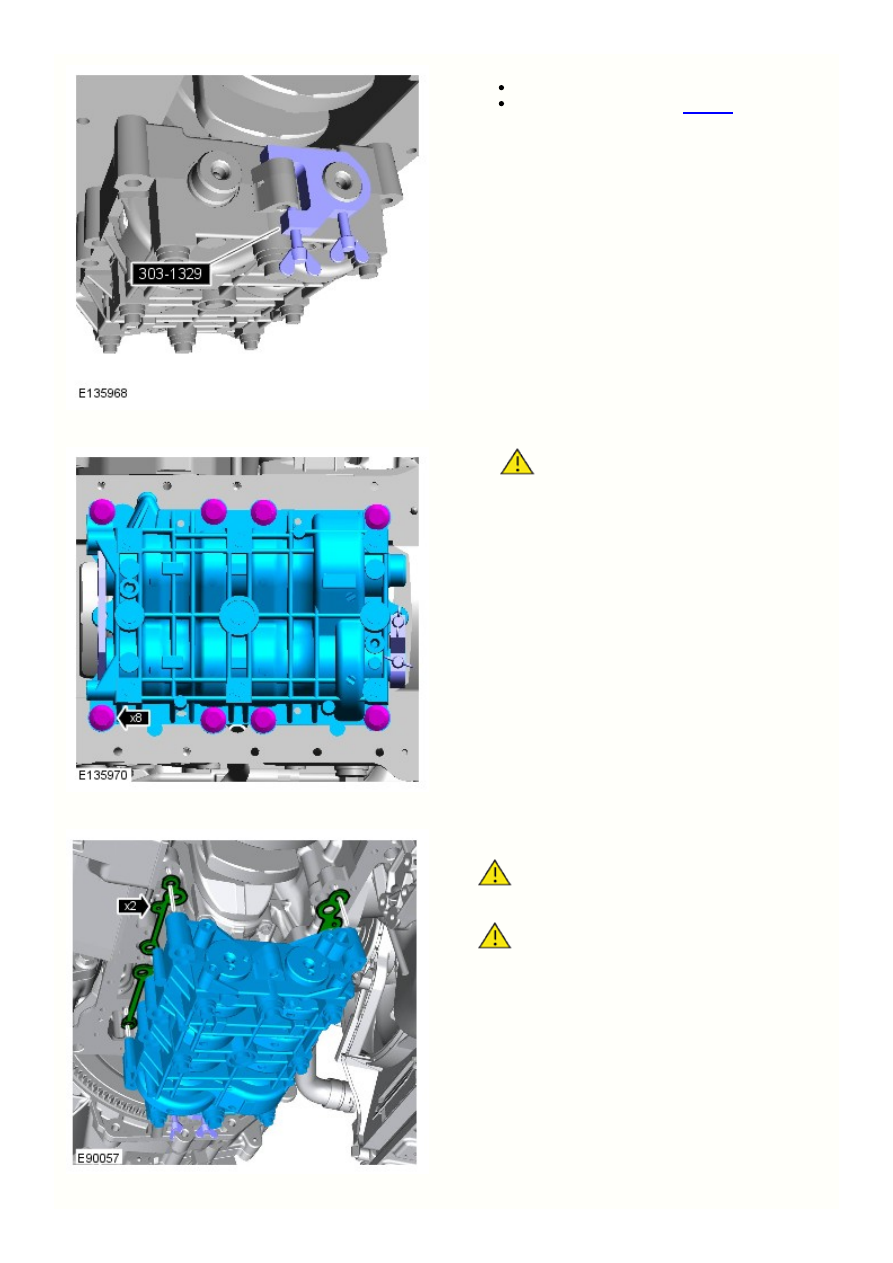

Уcтановите специальный инструмент.



Специальный инструмент(ы):

303-1328

13.

12.

11.

Уcтановите специальный инструмент.



Специальный инструмент(ы):

303-1329

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное



положение элементов перед снятием.

Предостережения:

Соблюдайте абсолютную чистоту при обращении с



этими элементами.

Отметьте установочное положение элементов перед



снятием.

Снимите 2 регулировочных шайбы.

Этап 2:

Этап 1:

2.

1.

14.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший



демонтаж, если деталь снимается только для получения
доступа.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые



поверхности и удалите с них следы ржавчины и инородный
материал.

Примечания:

Установите этот элемент в положение, отмеченное



при снятии.

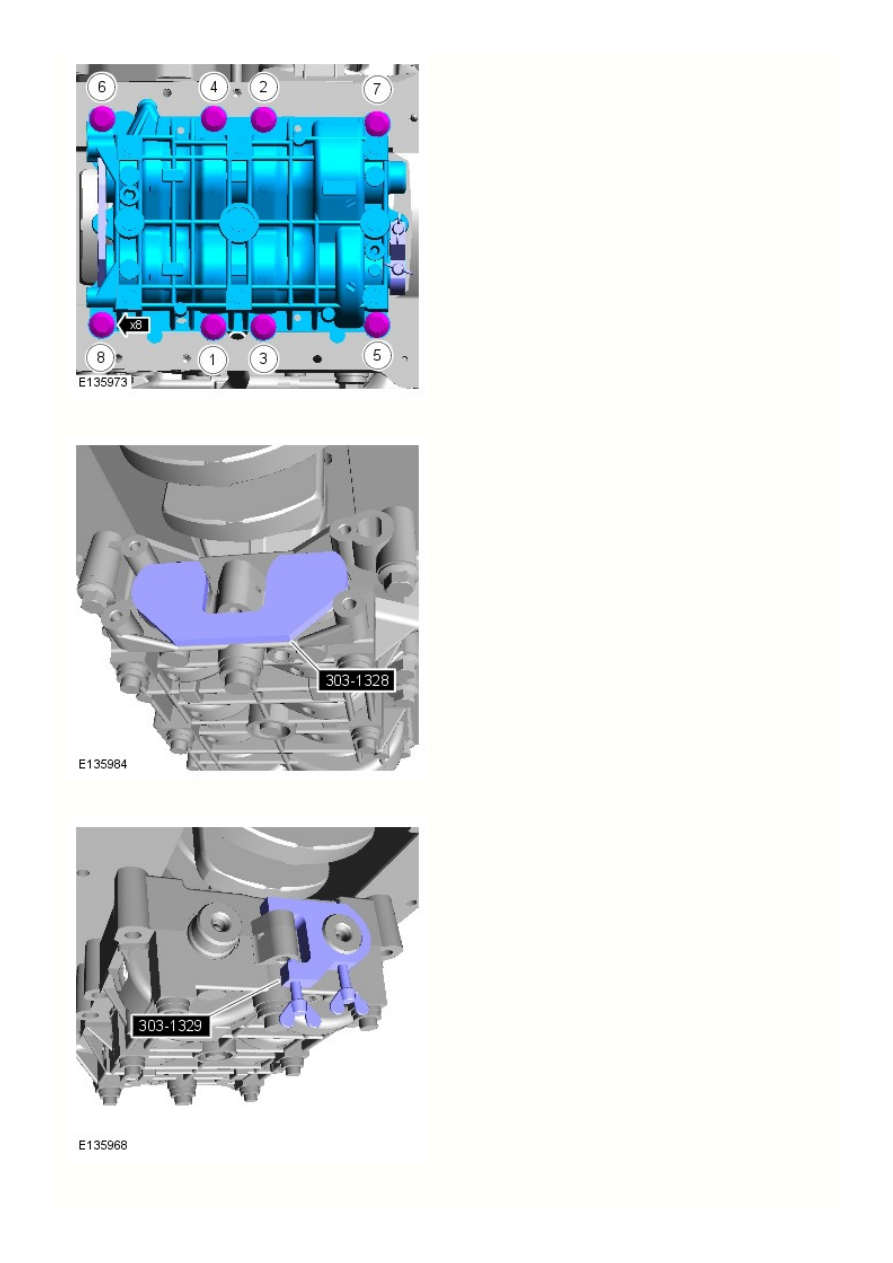

Затяните болты в указанной последовательности.



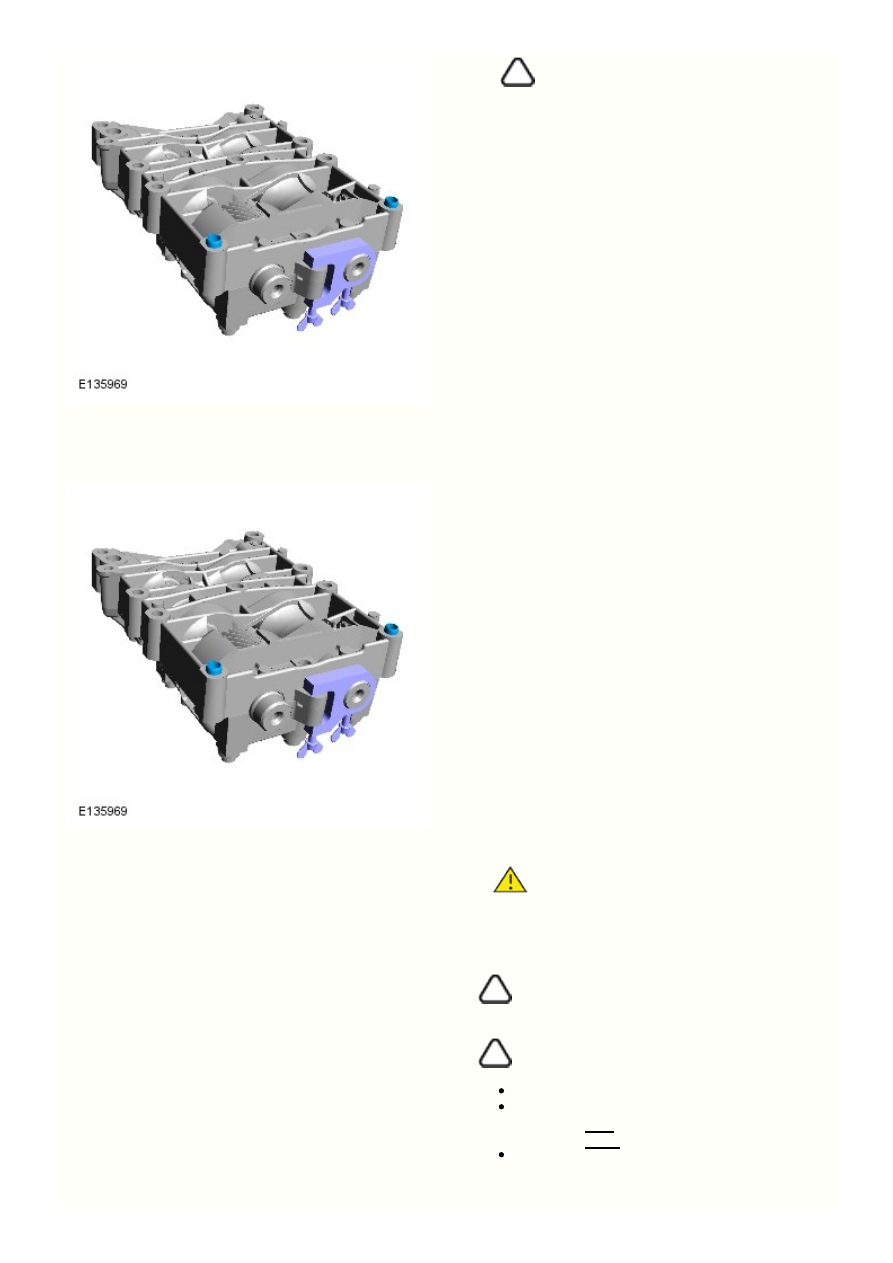

Установите измерительные прокладки (57).



Момент затяжки:



5 Nm
22 Nm

В случае установки нового компонента перейдите к п.
5

4.

3. Снимите специальный инструмент.

Снимите специальный инструмент.
