Range Rover Evoque. Руководство - часть 493

7.

6.

5.

4.

3.

2.

1.

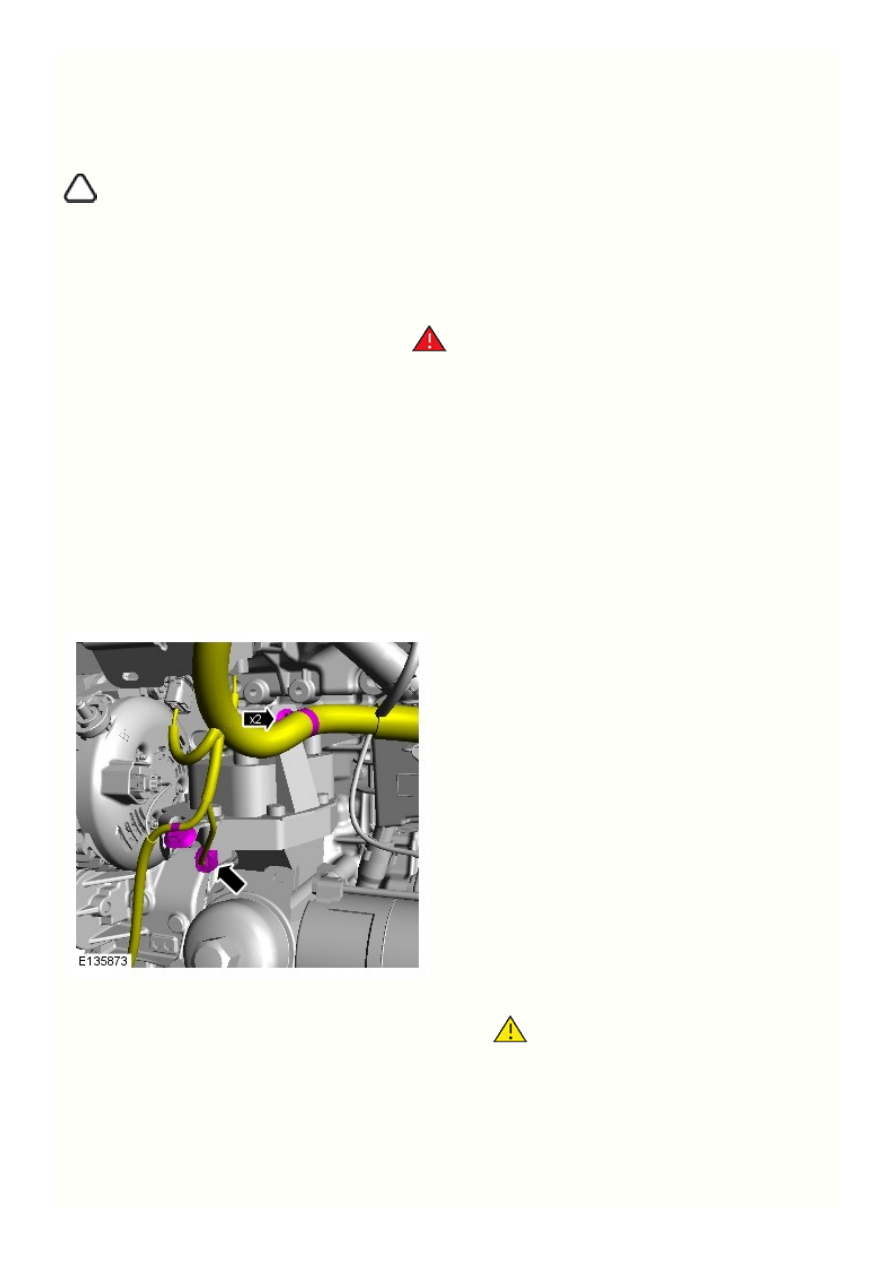

Двигатель - Дизельный двигатель TD4 2.2L - Охладитель масла

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Отсоедините провод массы аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Cooling System Partial Draining and Vacuum

Filling (303-03A, Общие процедуры).

Обратитесь к процедуре: Air Conditioning (A/C) Compressor - 2.2L Diesel

(412-01, Снятие и установка).

Обратитесь к процедуре: Throttle Body (303-04 Fuel Charging and Controls

- TD4 2.2L Diesel, Снятие и установка).

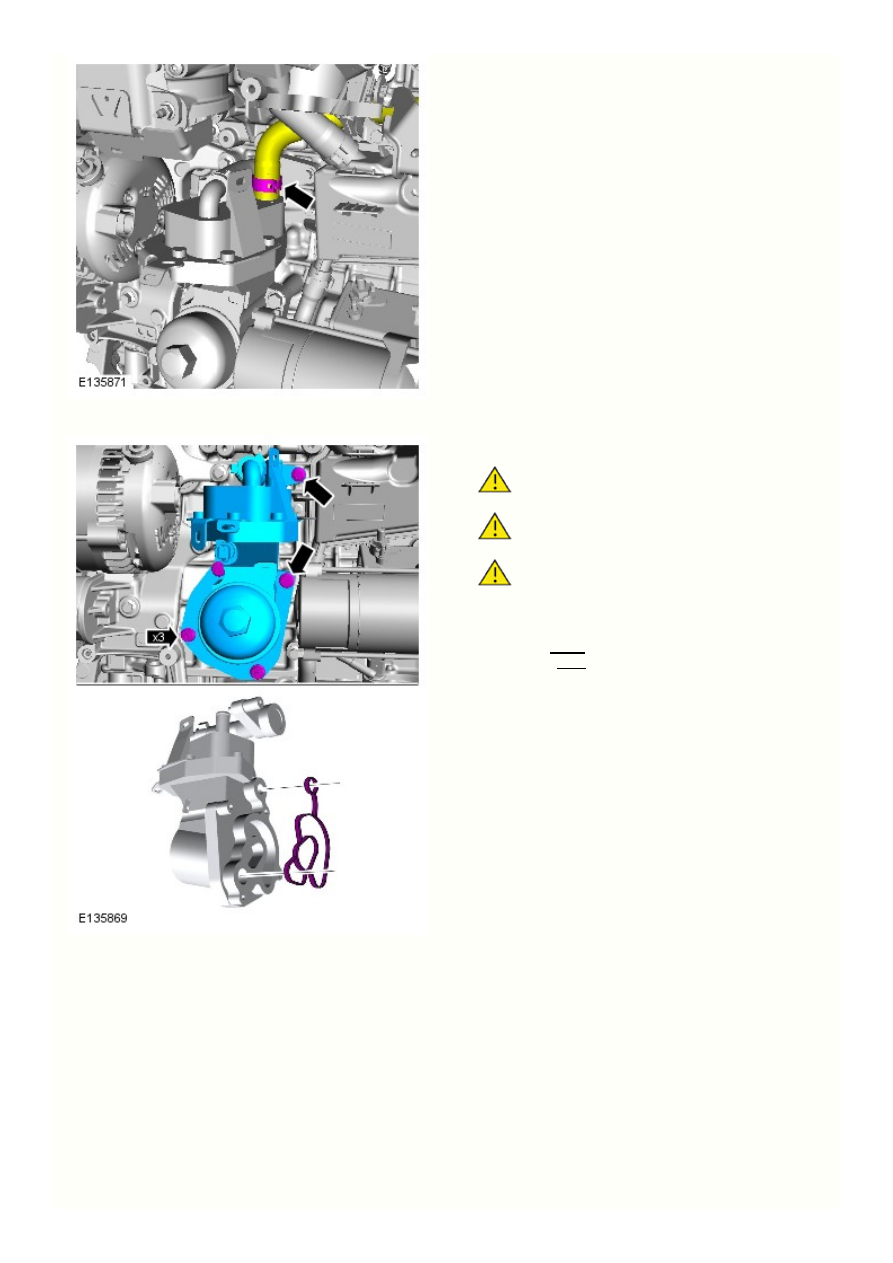

ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору



вытекающей жидкости.

2.

1.

8.

Предостережения:

Подготовьтесь к сбору вытекающей жидкости.



Утилизируйте уплотнение.



Очистите сопрягаемые поверхности от инородных



материалов.

Момент затяжки:

Болты  20 Nm
Штуцер  9 Nm

Установка

Установка выполняется в последовательности, обратной порядку

разборки.

Проверьте уровень моторного масла, при необходимости долейте его.

2.

1.

3.

2.

1.

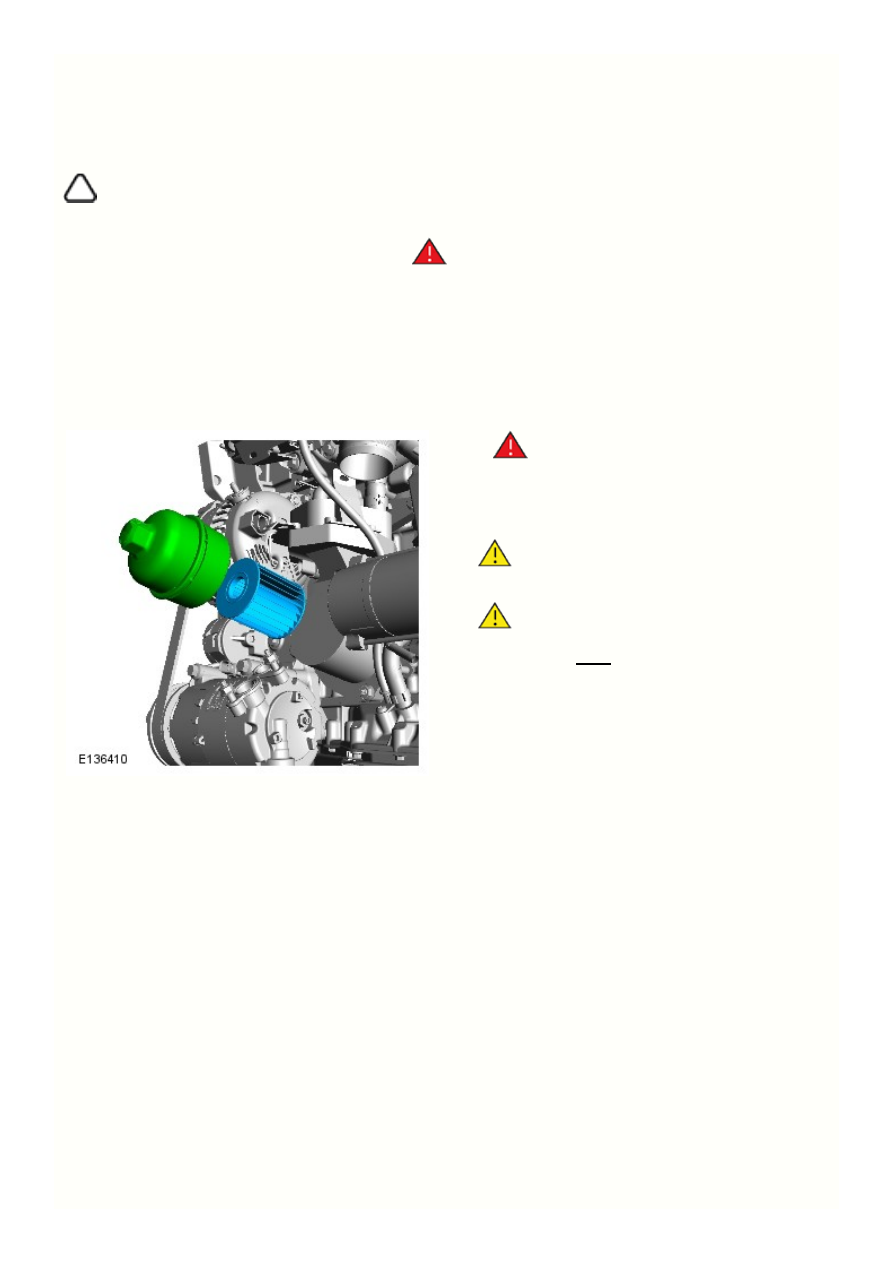

Двигатель - Дизельный двигатель TD4 2.2L - Сменный элемент масляного фильтра

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на



автомобиле, опирающемся только на домкрат. Обязательно
устанавливайте под автомобиль страховочные опоры.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

ПРЕДУПРЕЖДЕНИЕ: Утечка жидкости неизбежна;



используйте гигроскопическую ткань или емкость для сбора
жидкости.

Предостережения:

Очистите область вокруг элемента и удалите из нее



посторонние вещества.

Выбросьте уплотнение.





Момент затяжки:

25 Nm

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Проверьте уровень моторного масла и при необходимости долейте его.

8.

7.

6.

5.

4.

3.

2.

1.

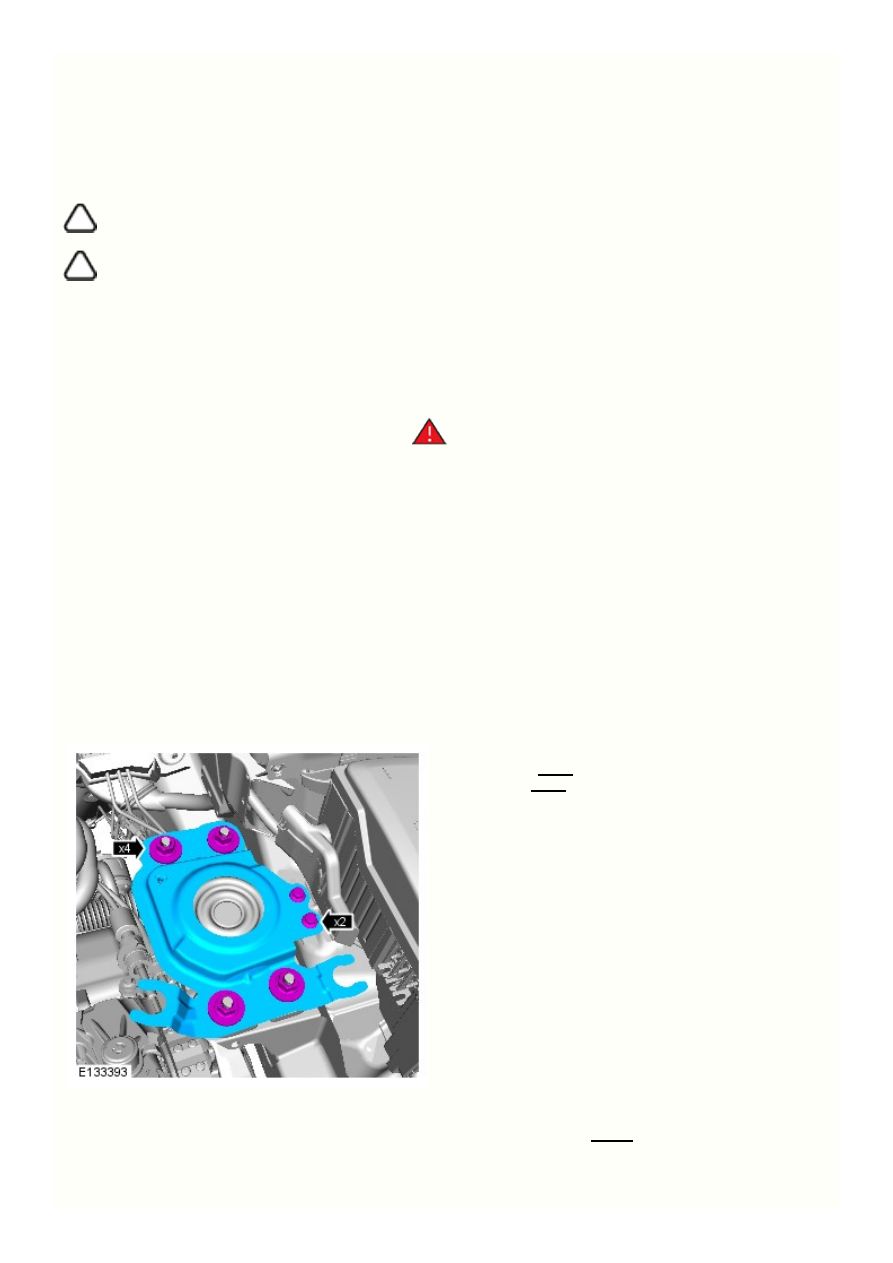

Двигатель - Дизельный двигатель TD4 2.2L - Левая опора двигателя

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

С помощью гидравлического домкрата подоприте коробку передач.

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).

Обратитесь к процедуре: Battery Tray (414-01, Снятие и установка).

Момент затяжки:

M12  80 Nm
M8  25 Nm



Момент затяжки:

175 Nm
