Range Rover Evoque. Руководство - часть 348

15.

14.

18.

17.

16. Обратитесь к процедуре: Secondary Bulkhead Center Panel - TD4 2.2L
Diesel (501-02 Front End Body Panels, Снятие и установка).

Проверьте уровень охлаждающей жидкости, при необходимости

долейте.

При установке нового охладителя EGR необходимо выполнить процесс

сбора данных воздуховода силового агрегата с помощью одобренного
компанией Jaguar Land Rover диагностического оборудования.

1.

3.

2.

1.

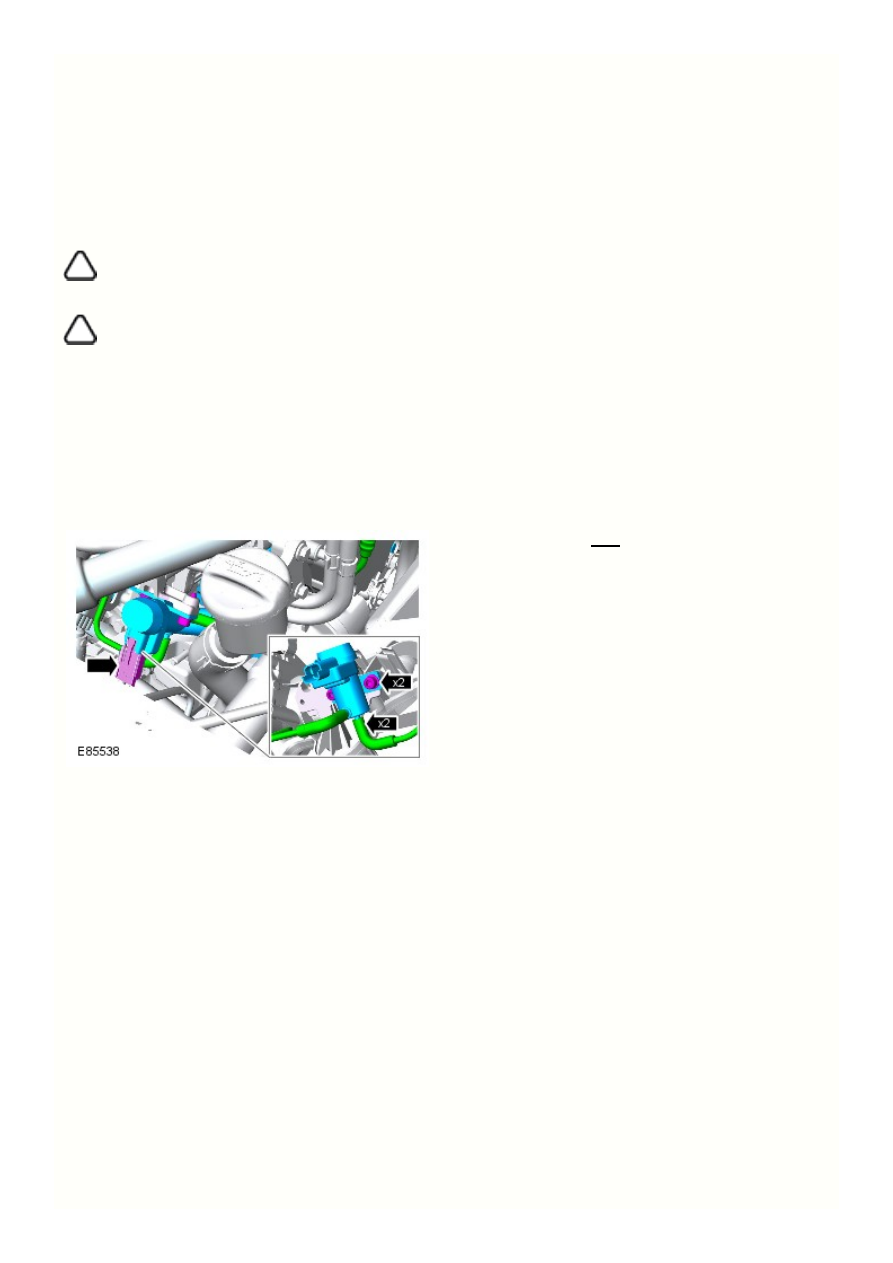

Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L - Вакуумный
регулирующий электромагнитный клапан системы рециркуляции отработавших газов
(EGR)

Снятие и установка

Снятие

Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



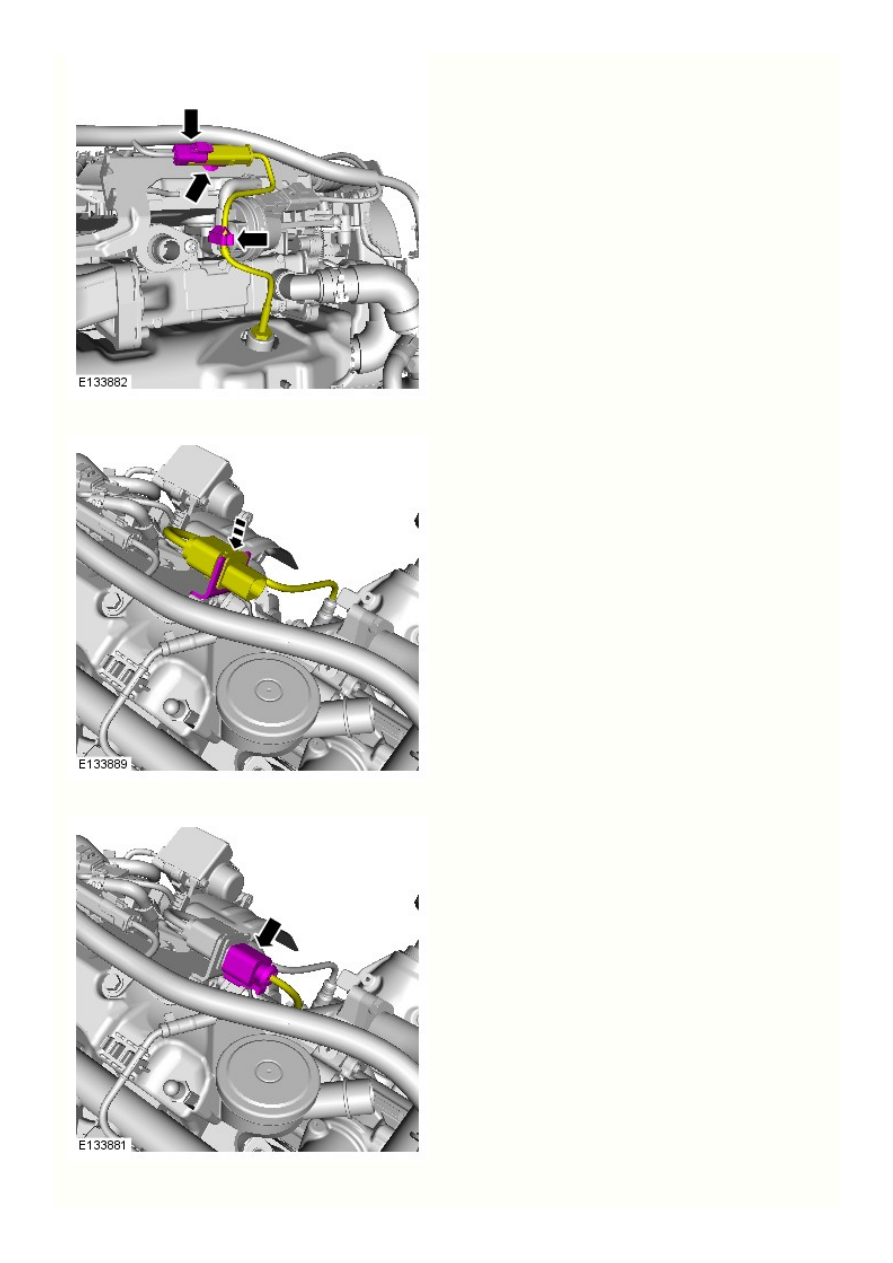

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Engine Cover - 2.2L Diesel (501-05, Снятие и

установка).



Момент затяжки:

6 Nm

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

5.

4.

3.

2.

1.

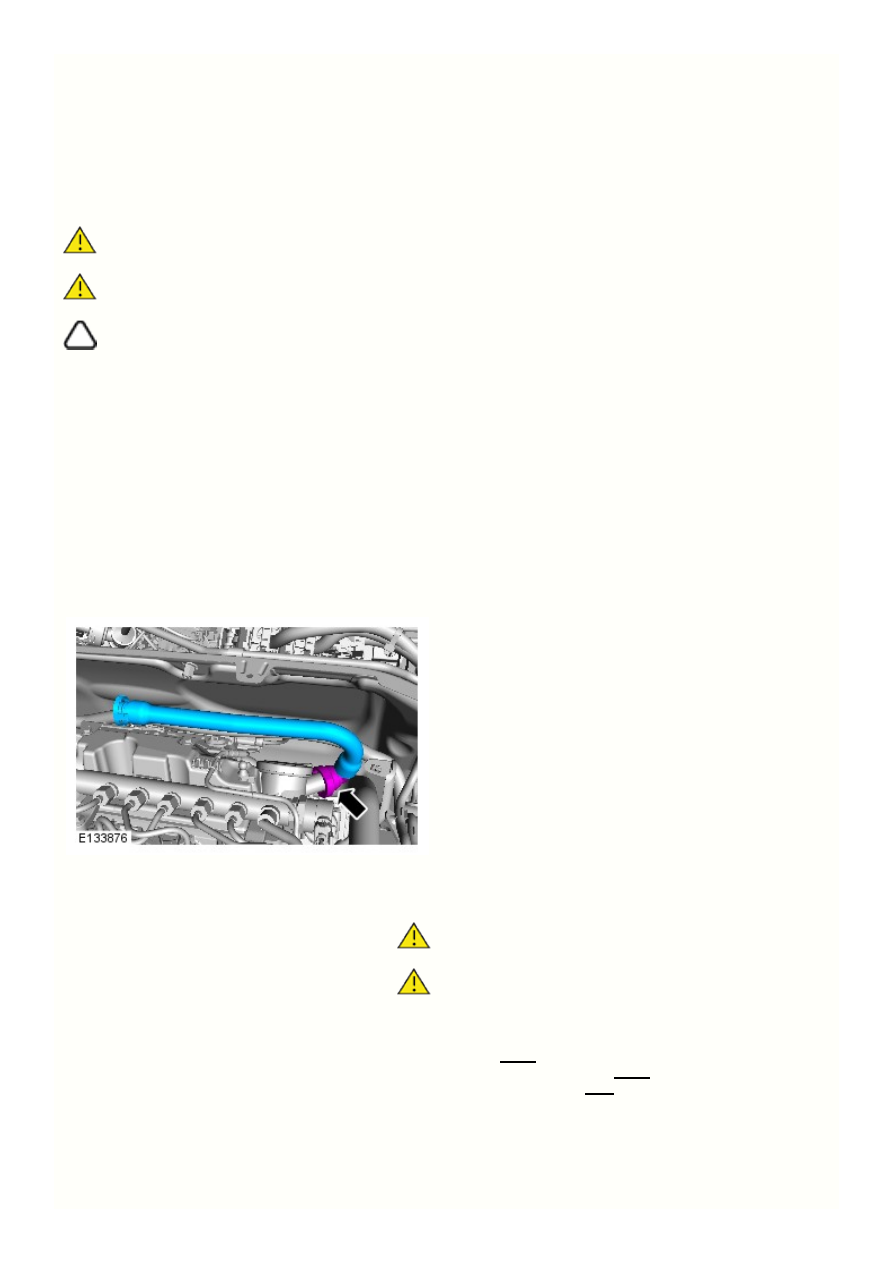

Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L - Маслоотделитель
системы вентиляции картера двигателя

Снятие и установка

Снятие

Предостережения:

Заглушите все отверстия. Используйте новые заглушки.



Очистите область вокруг элемента и удалите из нее посторонние вещества.



ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

Обратитесь к процедуре: Throttle Body (303-04 Fuel Charging and Controls

- 2.2L Duratorq - Td4, Снятие и установка).

Обратитесь к процедуре: Starter Motor (303-06 Starting System - 2.2L

Duratorq - Td4, Снятие и установка).

Предостережения:

Установите новый элемент.



Очистите сопрягаемые поверхности от инородного материала.



Момент затяжки:

Болты выпускного патрубка системы рециркуляции отработавших
газов (EGR)  10 Nm
Гайки выпускного патрубка EGR  10 Nm
Болт опорного кронштейна  8 Nm
