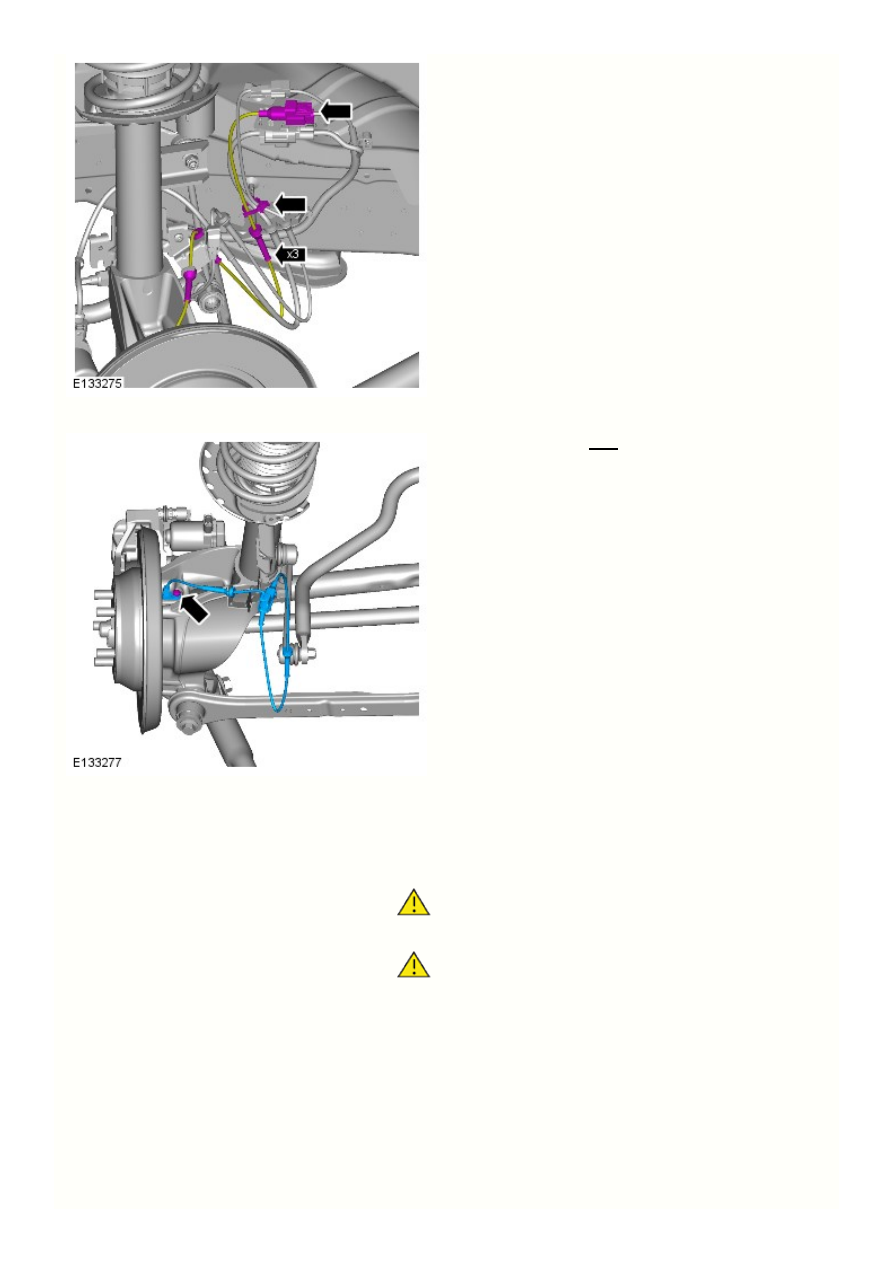

1.

5.



Момент затяжки:

9 Nm

Установка

Предостережения:

Удостоверьтесь в чистоте и отсутствии постороннего материала на



наконечнике датчика.

Очистите сопрягаемые поверхности от инородного материала.



Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

5

4

3

2

1

Поз.

Антиблокировочная система - Система регулировки тягового усилия - Антиблокировочная
система - Система регулировки тягового усилия AWD  - Расположение компонентов

Описание и принцип действия

ПРИМЕЧАНИЕ: Показано расположение для автомобилей с

 ; на автомобилях с



RHD (правостороннее управление)

LHD

 расположение аналогично.

(левостороннее управление)

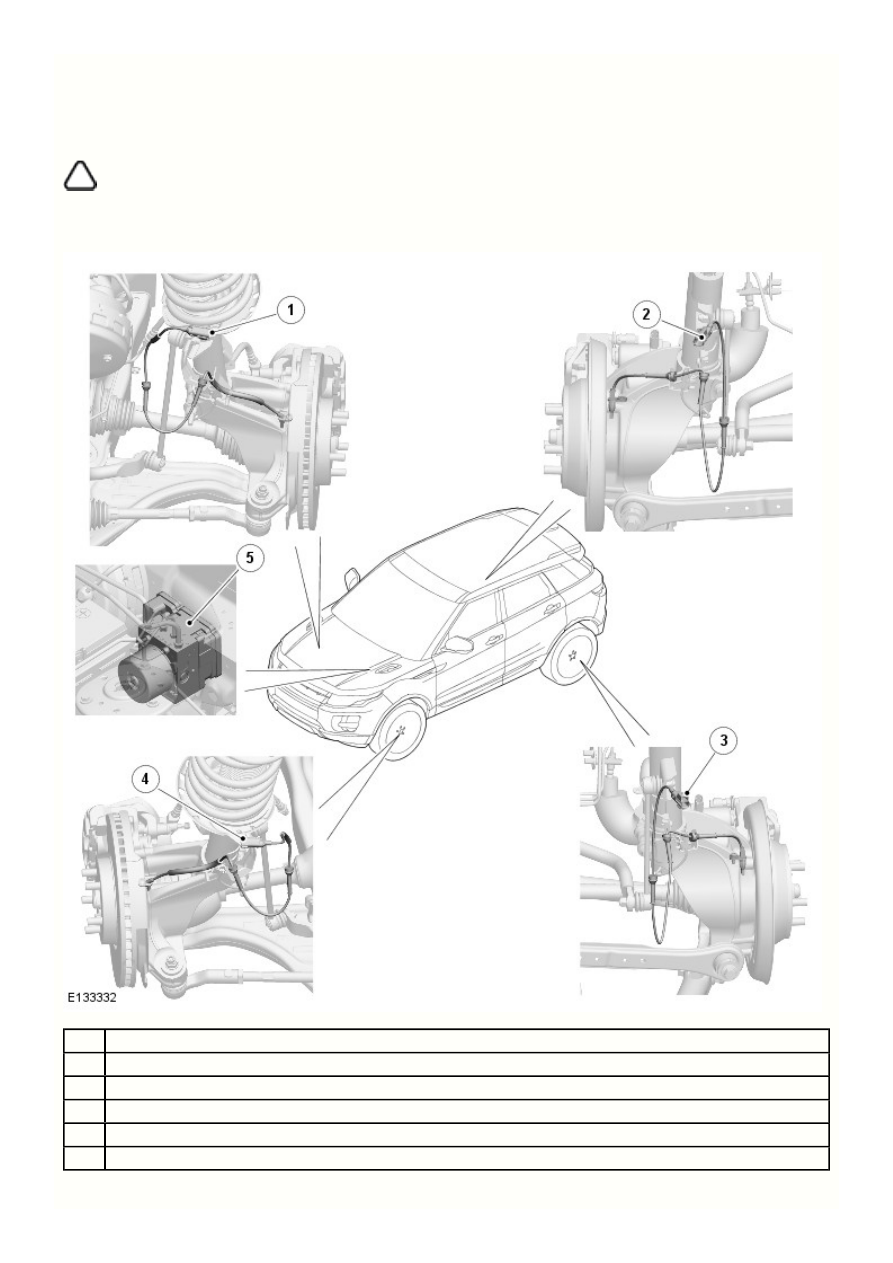

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: ЛИСТ 1 ИЗ 2

Наименование

Датчик скорости

 переднего колеса

RH (правый)

Датчик скорости

 заднего колеса

RH

Датчик скорости

 заднего колеса

LH (левый)

Датчик скорости

 переднего колеса

LH

Интегрированный блок

 и

ABS (антиблокировочная система тормозов)

HCU (гидравлический блок управления)

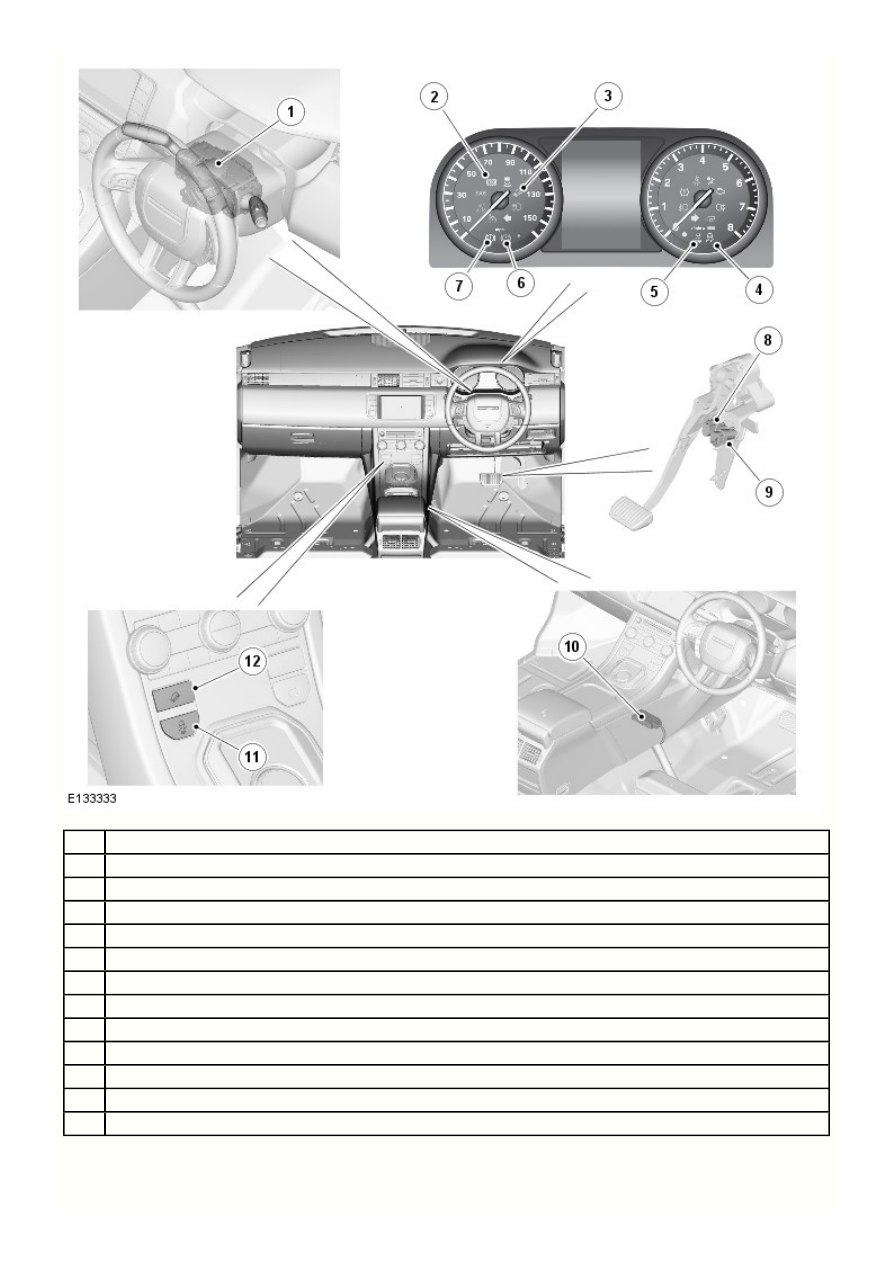

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: ЛИСТ 2 ИЗ 2

12

11

10

9

8

7

6

5

4

3

2

1

Поз.

Наименование

Датчик угла поворота рулевого колеса (в контактной пружине)

Сигнализатор

ABS

Индикатор включения HDC (система управления движением под уклон)

Сигнализатор DSC (системы динамической стабилизации)

Сигнализатор отключения DSC

Красный сигнализатор тормозной системы

Желтый сигнализатор тормозной системы

Диагностический выключатель тормозной системы

Выключатель стоп-сигнала

Датчик величины поворота вокруг вертикальной оси

Выключатель системы DSC

Выключатель системы управления движением под уклон (HDC)

3.

2.

1.

Передняя подвеска - Кулак колеса

Снятие и установка

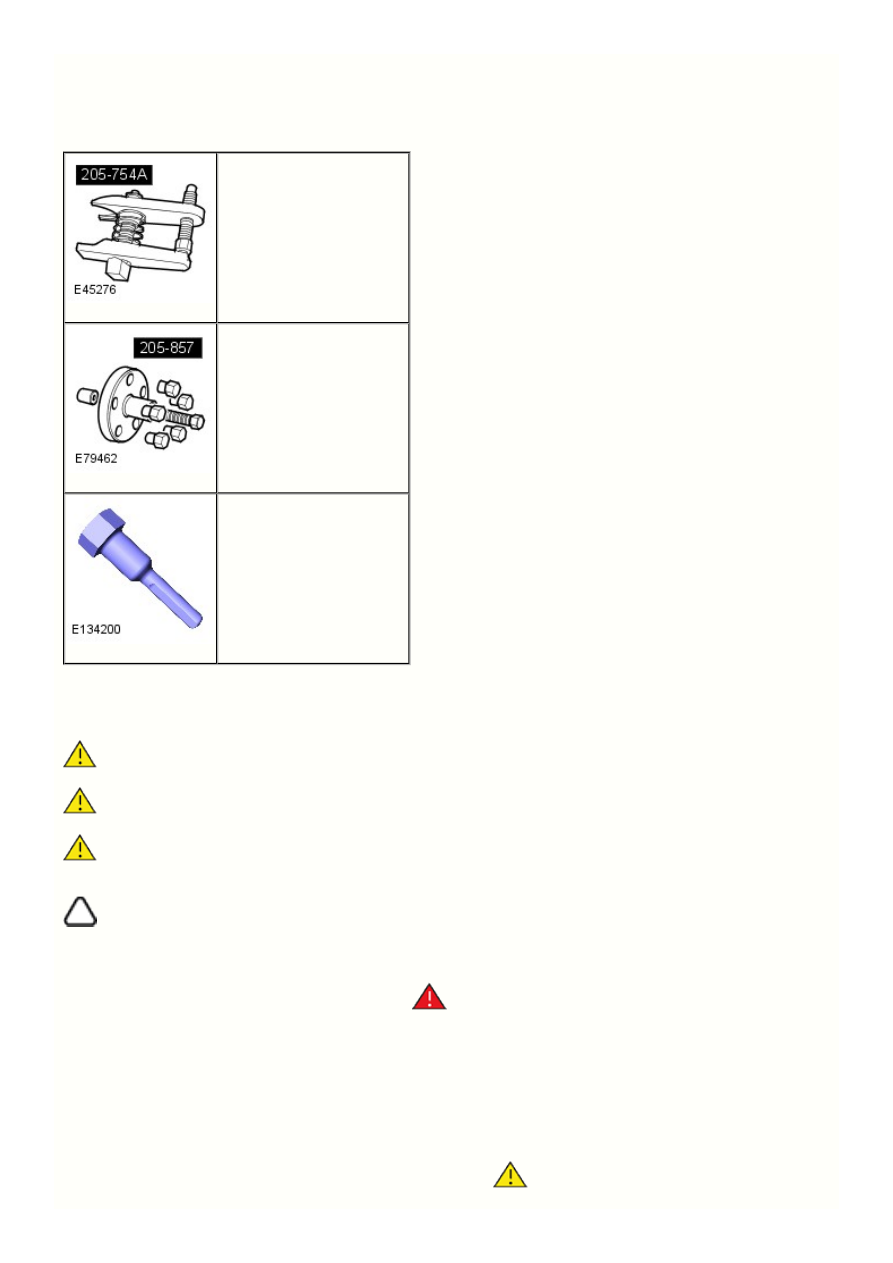

Специальный инструмент(ы)

205-754A
Разделитель, шаровые шарниры

205-857
Инструмент для снятия, полуось

JLR-204-804
Рычаг, поворотный кулак

Снятие

Предостережения:

Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.



Убедитесь, что шарниры угловых скоростей (ШРУС) полуоси не изгибаются на слишком большой угол. Невыполнение этого



указания может привести к повреждению ШРУСов.

ПРИМЕЧАНИЕ: Если устанавливается новая цапфа, следует также установить новый ступичный подшипник.



Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires,

Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Утилизируйте гайку.
