Снятие
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
3. Снимите распределительные валы.
За дополнительной информацией обратитесь к главе: Распределительные валы (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
4. Снимите впускной коллектор.
За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
5. ПРИМЕЧАНИЕ: Для наглядности двигатель показан снятым.

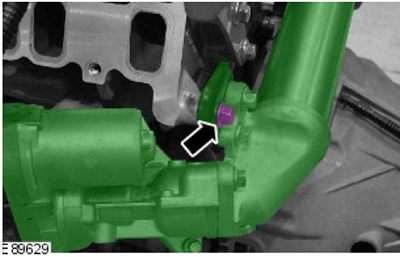

Снимите теплообменник рециркуляции отработавших газов (EGR). Выверните болт.
6. Снимите выпускной коллектор.

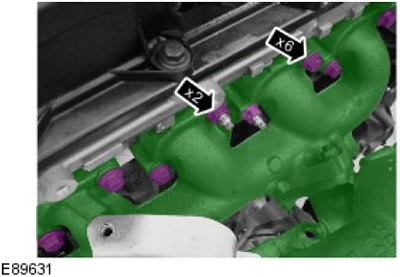

- Выверните 6 болтов.
- Отверните и отбракуйте 2 гайки.
- Снимите и отбракуйте две шпильки.
- Снимите прокладку и отправьте ее на утилизацию.

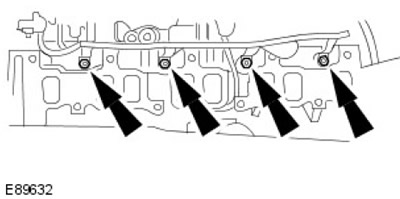

7. Освободите жгут электропроводки свечей подогрева. Отверните 4 гайки.
8. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается класть головку цилиндров лицевой поверхностью вниз. Несоблюдение этого требования может привести к повреждению автомобиля.
С помощью другого механика снимите головку цилиндров.

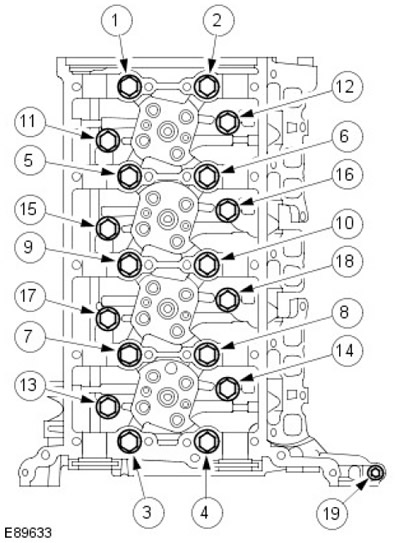

- Снимите и отбракуйте болты с 1 по 18.
- Выверните болт 19.
- Снимите прокладку и отправьте ее на утилизацию.
9. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

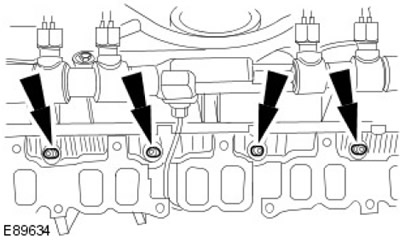

Снимите 4 свечи подогрева.
Установка
1. Установите свечи подогрева. Затяните свечи подогрева усилием 12 Нм.
2. ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.

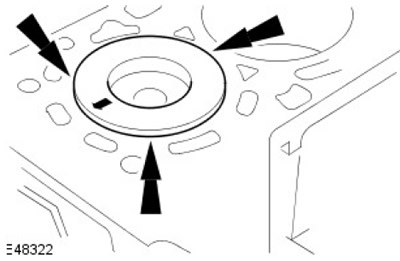

ПРИМЕЧАНИЕ: Измерьте выступание поршня в каждом цилиндре в верхней мертвой точке (в.м.т.).
Измерьте расстояние между днищем поршня и блоком цилиндров в указанных точках.
3. Определите толщину прокладки головки цилиндров.
За дополнительной информацией обратитесь к главе: Спецификации (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Спецификации).
4. ПРЕДОСТЕРЕЖЕНИЕ: Толщина новой прокладки головки цилиндров зависит от выступания поршня (маркированного отверстия/зубца).
Установите новую прокладку головки блока цилиндров.
5. ПРЕДОСТЕРЕЖЕНИЕ: Вверните новые болты крепления головки цилиндров.
ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента.
Установите головку цилиндров.

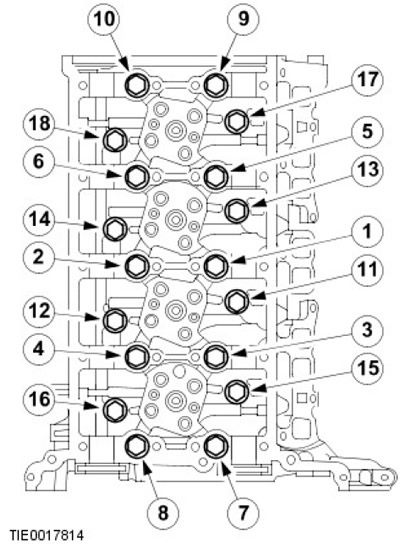

- Затяните болты в шесть приемов в указанной последовательности.
- Стадия 1: Затяните болты с 1 по 10 с усилием 20 Нм.
- Стадия 2: Затяните болты с 11 по 18 с усилием 10 Нм.
- Стадия 3: Затяните болты с 1 по 10 с усилием 40 Нм.
- Стадия 4: Затяните болты с 11 по 18 с усилием 20 Нм.
- Стадия 5: Затяните болты 1-10 на 180 град.
- Стадия 6: Затяните болты 11 - 18 на 180 град.
- Стадия 7: Затяните болт M6 усилием 10 Нм.
6. Зафиксируйте жгут электропроводки свечей подогрева. Затяните гайки (момент затяжки 3 Нм).
7. ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.
Закрепите выпускной коллектор.
- Установите новую прокладку.
- Затяните новые шпильки усилием 20 Нм.
- Затяните новые гайки (момент затяжки 40 Нм).
- Затяните болты (момент затяжки 40 Нм).
8. Закрепите теплообменник EGR. Затяните болт усилием 20 Нм.
9. Установите на место впускной коллектор.
За дополнительной информацией обратитесь к главе: Впускной коллектор (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
10. Установите распределительные валы.
За дополнительной информацией обратитесь к главе: Распределительные валы (303-01 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
11. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
