Freelander 1. Панель управления - модели до 04MY
Демонтаж
1. Выполните все правила безопасности при работе с системой
подушек безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА,
Правила работы с подушками безопасности и пренатяжителями ремней
безопасности.
2. Снимите колпак панели управления.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак щитка приборов - модели до 04MY.

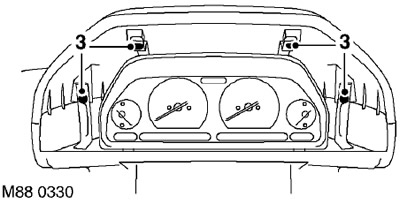

3. Отверните 4 винта и снимите верхнюю крышку панели управления.

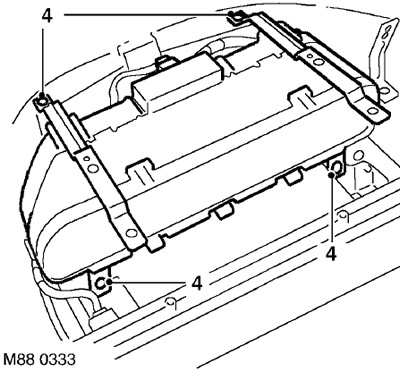

4. Отверните 4 винта крепления панели управления к панели
приборов.

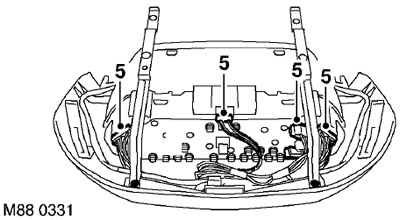

5. Отсоедините 4 колодки разъемов и снимите панель управления.
Установка
1. Расположите панель управления по месту и присоедините
колодки.
2. Установите панель приборов в панель управления и закрепите ее
винтами.
3. Установите на место верхнюю крышку и закрепите её винтами.
4. Установите колпак панели приборов.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак щитка приборов - модели до 04MY.
5. Присоедините клеммы аккумуляторной батареи, вначале
"отрицательную" клемму.
Freelander 1. Панель инструментов - модели с 04MY
Демонтаж
1. Снимите колпак панели управления.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак панели приборов - модели с 04MY.

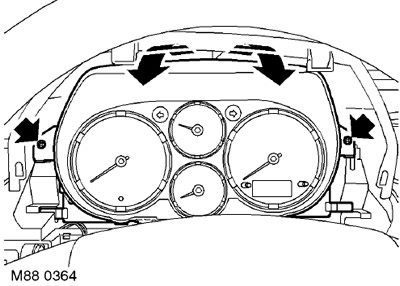

2. Отверните 2 винта крепления панели приборов к панели
управления, освободите панель из язычков нижнего крепления ее и
сдвиньте в сторону.

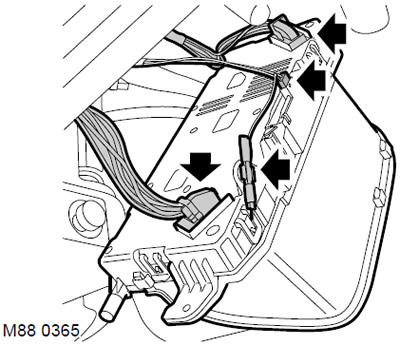

3. Отсоедините 3 колодки от панели приборов приборов.
4. Ослабьте фиксатор крепления провода антенны приёмника с
обратной стороны кронштейна крепления панели приборов.
5. Снимите панель приборов.
Установка
1. Расположите панель приборов по месту и присоедините колодки.
2. Расположите провод антенны приёмника в кронштейне крепления.
3. Установите панель приборов на место и закрепите ее винтами.
4. Установите колпак панели приборов.
ПРИБОРЫ, РЕМОНТНЫЕ РАБОТЫ,
Колпак панели приборов - модели с 04MY.
