Range Rover 3. Снятие и установка усилителя

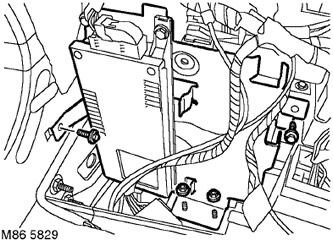

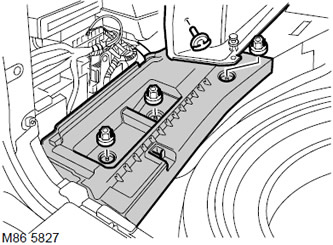

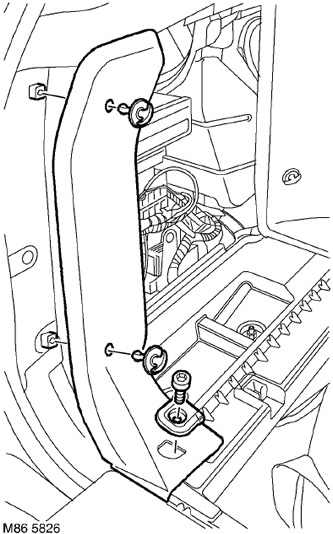

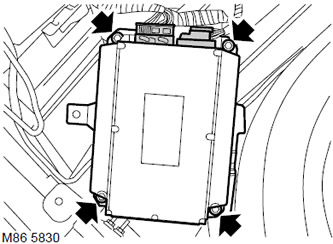

Снятие1. Снимите лючок, расположенный в багажнике с левой стороны. 2. Снимите крышку ящика, расположенного в багажнике с левой стороны. 3. Поднимите и зафиксируйте крышку запасного колеса. 4. Отверните болты с внутренней шестигранной головкой, предназначенные для крепления колец фиксации багажа. 5. Отверните 2 винтовые стяжки крепления левой задней панели багажного отделения. 6. Осторожно освободите и снимите панель. 7. Отверните нижнюю винтовую стяжку крепления передней панели багажного отделения. 8. Снимите заклёпку крепления левой панели багажного отделения к ящику. 9. Отверните 3 гайки крепления ящика, осторожно освободите и снимите ящик. 10. Отверните 2 гайки и 2 болта крепления кронштейна. 11. Приподнимите кронштейн крепления в сборе для облегчения доступа и отсоедините 3 колодки от усилителя. 12. Отверните 4 болта крепления усилителя и снимите усилитель. Установка1. Установите усилитель и затяните болты крепления моментом 6 Н·м. 2. Присоедините колодки к усилителю. 3. Установите усилитель в кронштейн крепления, убедитесь в том, что жгут проводов проложен свободно и затяните болты и гайки моментом 6 Н·м. 4. Установите ящик для хранения различных предметов и закрепите его гайками. 5. Установите заклёпку крепления левой панели багажного отделения к ящику. 6. Установите нижнюю винтовую стяжку крепления передней панели багажного отделения. 7. Установите заднюю левую панель, совместите с уплотнителем двери багажного отделения и установите винтовые стяжки. 8. Установите кольца фиксации груза и затяните болты с внутренней шестигранной головкой моментом 25 Н·м. 9. Опустите и закрепите крышку запасного колеса. 10. Установите крышку ящика. 11. Установите лючок на место.
