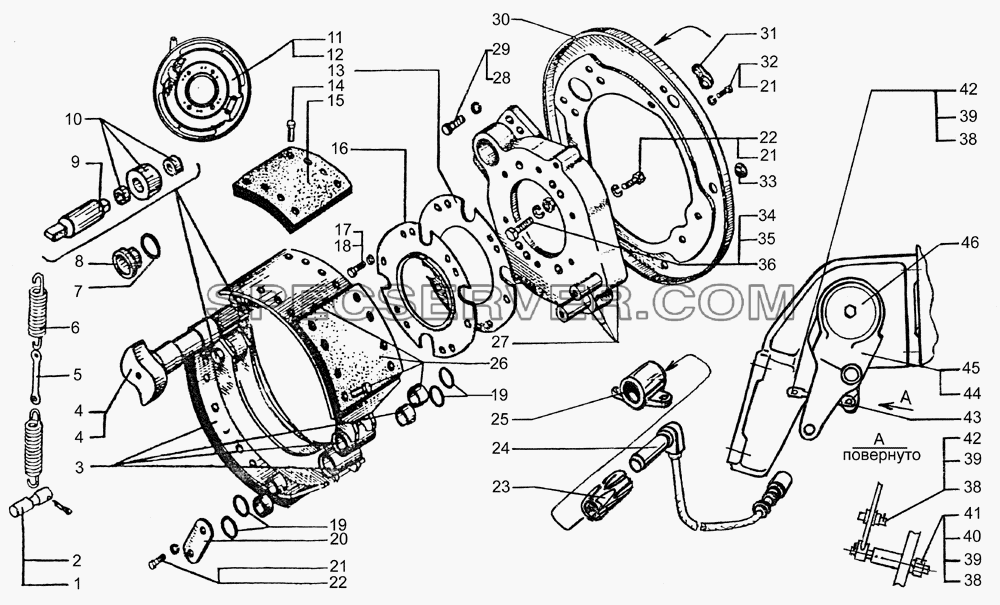

Запчасти: Механизм тормозной переднего колеса для КрАЗ-65055-02
Механизм тормозной переднего колеса для КрАЗ-65055-02 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
264020 |
Масленка К1/8" |
1 |
|
250Б-3502098 |
Палец пружины |
2 |
|
258053 |
Шплинт 3,6х25 |
3 |
|
6510-3501095-01 |
Колодка |
4 |
|
5133В2-3501110-000 |
Кулак разжимной правый |
4 |
|
5133В2-3501111-000 |
Кулак разжимной левый |
5 |
|
6510-3501036 |
Звено |
6 |
|
214Б-3502035-Б |
Пружина колодок |
7 |
|
6510-3501128 |
Кольцо 040-044-25-2-3 |
8 |
|
6510-3502126 |
Втулка |
9 |
|
6510-3501164 |
Ось ролика |
10 |
|
6510-3501107 |
Ролик в сборе |
11 |
|
5133В2-3501004-000 |
Тормозной механизм правый в сборе |
12 |
|
5133В2-3501005-000 |
Тормозной механизм левый в сборе |
13 |
|
5133В2-3501077-000 |
Прокладка |
14 |
|
346953 |
Заклепка |
15 |
|
6510-3501105-01 |
Накладка |
16 |
|
5133В2-3501076-000 |
Маслоуловитель |
17 |
|
252135 |
Шайба 8,65Г.029 |
18 |
|
201452 |
Болт М8х12 |
19 |
|
6510-3501129 |
Кольцо 032-035-19-2-3 |
20 |
|
6437-3501133 |
Пластина осей колодок |
21 |
|
252136 |
Шайба 10,2 |
22 |
|
201495 |
Болт М10х1,5х20 |
23 |
|
8997598154 |
Пружина |
24 |
|
4410328080 |
Датчик скорости |
25 |
|
64431-3538228 |
Кронштейн датчика |
26 |
|
6510-3501090-02 |
Колодка в сборе |
27 |
|
5133В2-3501015-000 |
Суппорт в сборе |
28 |
|
201587 |
Болт М14х2х35 |
29 |
|
252138 |
Шайба 14,2 |
30 |
|
5133В2-3501150-000 |
Щит тормоза |
31 |
|
6510-3501192 |
Заглушка |
32 |
|
201493 |
Болт М10х1,5х16 |
33 |
|
256Б-8403014 |
Уплотнитель |
34 |
|
250561 |
Гайка М16х1,5 |
35 |
|
252139 |
Шайба 16 ОТ |
36 |
|
348594 |
Болт |
38 |
|
252004 |
Шайба 6,4 |
39 |
|
258025 |
Шплинт 2,5х20 |
40 |
|
250510 |
Гайка М8х1,25 |
41 |
|
65055-3502173 |
Ось |
42 |
|
260012 |
Палец 8х20 |
43 |
|
65055-3502180 |
Тяга |
44 |
|
РТ40-02 |
Рычаг регулировочный правый |
45 |
|
РТ40-03 |
Рычаг регулировочный левый |
46 |
|
260-3507096 |
Шайба ограничительная |

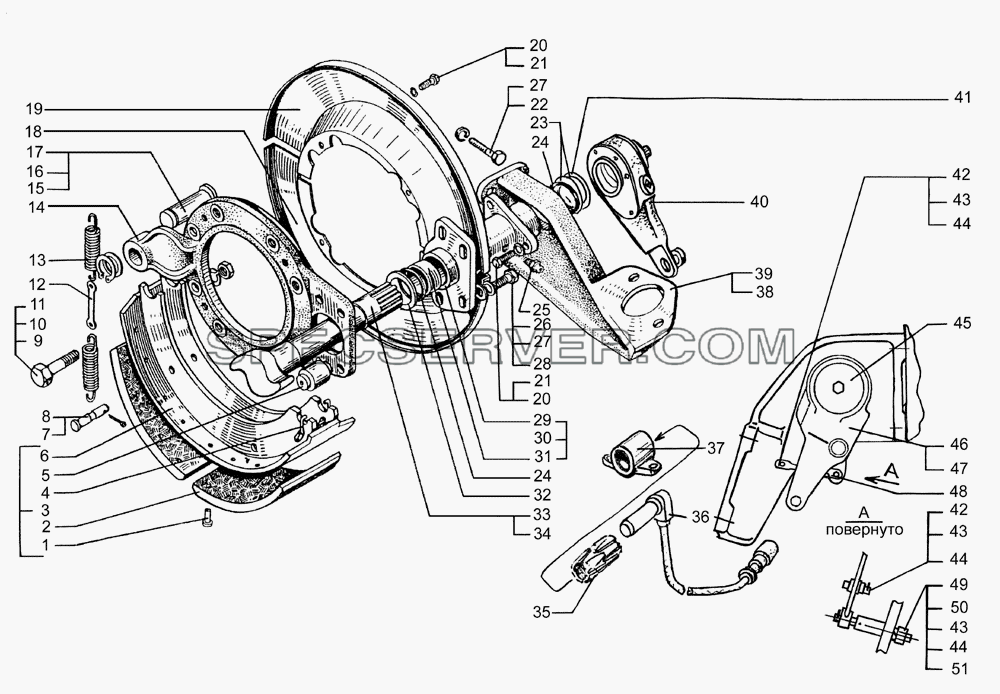

Запчасти: Механизмы тормозные задние для КрАЗ-65055-02
Механизмы тормозные задние для КрАЗ-65055-02 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
200-3501160-А |
Прокладка регулировочная |
- |
|
65055-3501160 |
Прокладка регулировочная |
1 |
|
346953 |
Заклепка |
2 |
|
6505-3502105 |
Накладка колодки |
3 |
|
6505-3502090-01 |
Колодка в сборе |
4 |
|
250Б-3502112 |
Стопор ролика |
5 |
|
250Б-3502109 |
Ролик колодки |
6 |
|
6505-3502095 |
Колодка |
7 |
|
258053 |
Шплинт 3,6х25 |
8 |
|
250Б-3502098 |
Палец пружины |
9 |
|
202149 |
Болт М16х1,5х60 |
10 |
|
252139 |
Шайба 16 ОТ |
11 |
|
250561 |
Гайка М16х1,5 |
12 |
|
250Б-3502036 |
Звено пружины |
13 |
|
214Б-3502035-Б |
Пружина колодок |
14 |
|
6505-3502015-10 |
Суппорт |
15 |
|
250Б-3502134 |
Кольцо стопорное 6х32 |
16 |
|
345056 |
Шайба |
17 |
|
250Б-3502132 |
Ось колодок |
18 |
|
6505-3502151-01 |
Диск защитный верхний левый |
19 |
|
6505-3502150-01 |
Диск защитный верхний правый |
20 |
|
201499 |
Болт М10х30 |
21 |
|
252136 |
Шайба 10,2 |
22 |
|
202145 |
Болт М16х1,5х45 |
23 |
|
200Т-3501160-А |
Прокладка регулировочная |
24 |
|
250Б-3502128 |
Кольцо 038-046-46-2-2 |
25 |
|
264020 |
Масленка К1/8" |
26 |
|
201587 |
Болт М14х2х35 |
27 |
|
252138 |
Шайба 14,2 |
28 |
|
252016 |
Шайба 14,5 |
29 |
|
6505-3502122 |
Труба |
30 |
|
6505-3502120 |
Труба разжимного кулака со втулками |
31 |
|
255Б-3501126-Б2 |
Втулка кронштейна малая |
32 |
|
250Б-3502129 |
Шайба |
33 |
|
6505-3502111 |
Кулак разжимной левый |
34 |
|
6505-3502110 |
Кулак разжимной правый |
35 |
|
8997598154 |
Пружина |
36 |
|
4410328080 |
Датчик скорости |
37 |
|
64431-3538228 |
Кронштейн датчика |
38 |
|
260-3519175-01 |
Кронштейн левый |
39 |
|
260-3519174-01 |
Кронштейн правый |
40 |
|
256Б-3501136-03 |
Рычаг регулировочный в сборе |
41 |
|
65055-3501161 |
Прокладка регулировочная |
42 |
|
260012 |
Палец 8х20 |
43 |
|
258025 |
Шплинт 2,5х20 |
44 |
|
252004 |
Шайба 6,4 |
45 |
|
260-3507096 |
Шайба ограничительная |
46 |
|
РТ-40-02 |
Регулятор тормоза |
47 |
|
РТ-40-03 |
Регулятор тормоза |
48 |
|
65055-3502180 |
Тяга |
49 |
|
65055-3502173 |
Ось |
50 |
|
250510 |
Гайка М8х1,25 |
51 |
|
252135 |
Шайба 8,65Г.029 |
Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-65055-02 (список запасных частей)
Педаль тормозная и привод управления двухсекционным тормозным краном для КрАЗ-65055-02 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
65032-3514005 |
Кран тормозной с арматурой |
1 |
|
201546 |
Болт М6х45 |
2 |
|
250512 |
Гайка М10х1,5 |
3 |
|
252136 |
Шайба 10,2 |
4 |
|
200319 |
Болт М10х50 |
5 |
|
250-3508057 |
Кольцо Б25 |
6 |
|
250517 |
Гайка М10х1,25 |
7 |
|
258025 |
Шплинт 2,5х20 |
8 |
|
250-3504016 |
Основание педали |
9 |
|
201464 |
Болт М8х1,25х40 |
10 |
|
252135 |
Шайба 8,65Г.029 |
11 |
|
250510 |
Гайка М8х1,25 |
12 |
|
250-3504025 |
Шайба защитная |
13 |
|
260-3504082 |
Ось защелки |
14 |
|
250-3504081 |
Защелка педали тормоза |
15 |
|
252006 |
Шайба 10,5 |
16 |
|
250963 |
Гайка М10х1,25 |
17 |
|
250Б-3504050-10 |
Кронштейн педали |
18 |
|
250Б-3504049-10 |
Кронштейн педали со втулкой в сборе |
19 |
|
250-3507069 |
Втулка малая |
20 |
|
6505-3504014 |
Педаль тормоза |
21 |
|
6505-3504010 |
Педаль тормоза в сборе |
22 |
|
6505-3504048 |
Подушка |
23 |
|
250Б-3504060 |
Рычаг |
24 |
|
347001 |
Шпонка 6х9 |
25 |
|
260-3504020 |
Валик педали |
26 |
|
200Т-1602094-01 |
Пружина |
27 |
|
200-3504046 |
Угольник |
28 |
|
201501 |
Болт М10х35 |
29 |
|
250514 |
Гайка М12 |
30 |
|
252137 |
Шайба 12 ОТ |
31 |
|
201542 |
Болт М12х35 |
32 |
|
345923 |
Заглушка |
33 |
|
256Б1-3506017 |
Шайба уплотнительная |
34 |
|
256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 |
35 |
|
100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе |
36 |
|
260-3514150-10 |
Кронштейн |
37 |
|
260088 |
Палец 12х38 |
38 |
|
258053 |
Шплинт 3,6х25 |
39 |
|
200-3504055-В2 |
Вилка тяги правая |
40 |
|
200-3504045 |
Планка пружины |
41 |
|
260-3504052-000 |
Тяга в сборе |
42 |
|
260-3504054-000 |
Тяга |
43 |
|
250515 |
Гайка 2М12х1,25.5.019 |

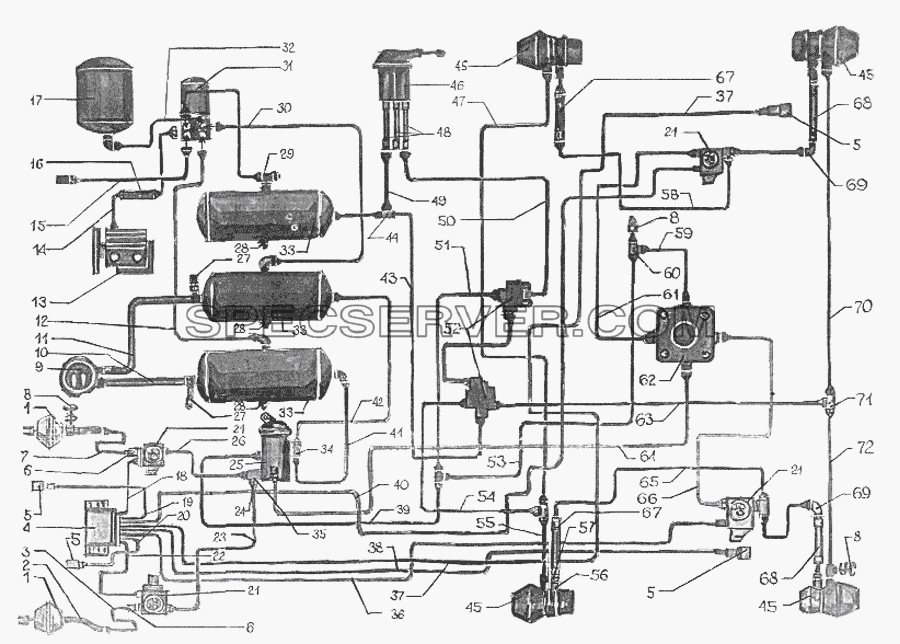

Воздухопроводы и аппараты тормозной системы автомобиля КрАЗ-65055 для КрАЗ-65055-02 (список запасных частей)
Воздухопроводы и аппараты тормозной системы автомобиля КрАЗ-65055 для КрАЗ-65055-02 (список запасных частей)
Таблица запасных частей
|
