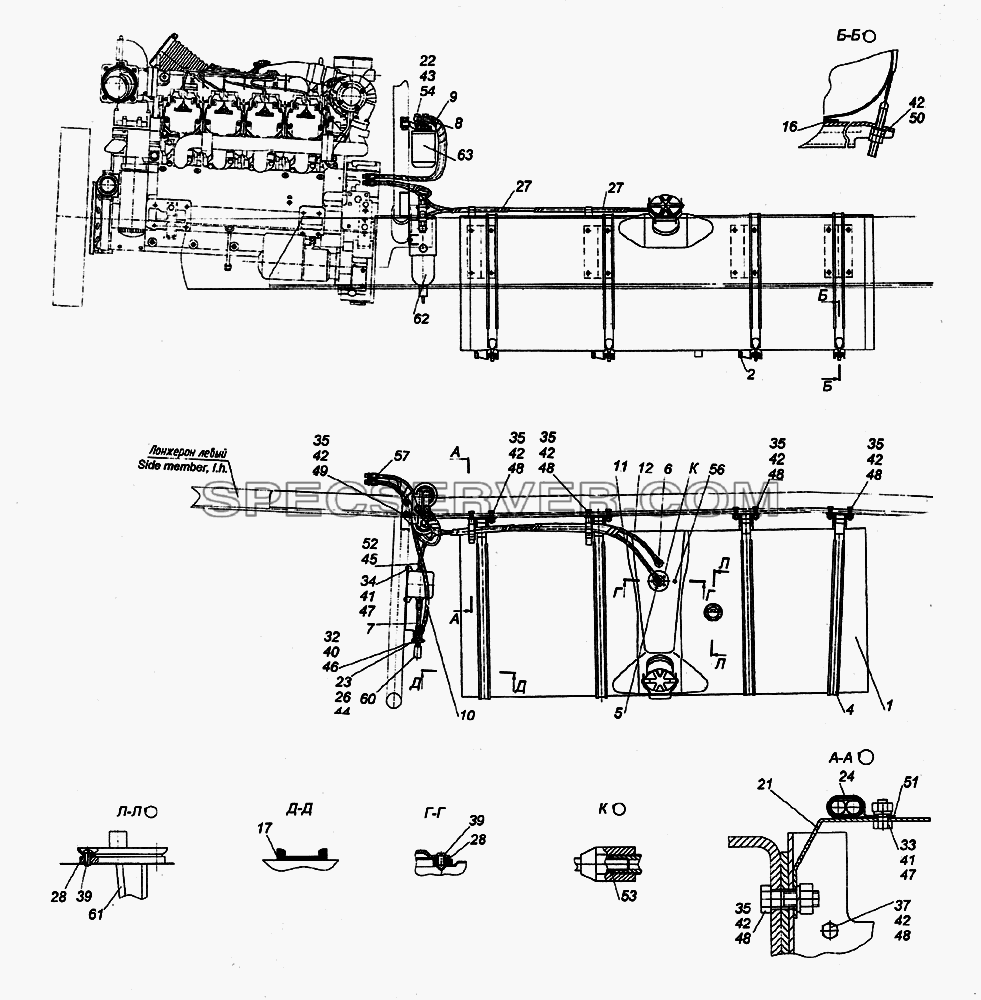

Запчасти: Установка топливного бака, ФГОТ и топливопроводов для КамАЗ-65226
Установка топливного бака, ФГОТ и топливопроводов для КамАЗ-65226 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
541121-1101010-20 |
Бак топливный |
2 |
|
53212-1101104 |
Кронштейн крепления топливного бака (сварка) |
4 |
|
53212-1101110 |
Хомут крепления топливного бака |
5 |
|
6522-1104012-99 |
Топливозаборник |
6 |
|
6522-1104136-99 |
Трубка слива топлива в бак с угольником |
7 |
|
53215-3506017 |
Трубка |
8 |
|
53215-3506060 |
Трубка |
9 |
|
53215-3506076 |
Трубка |
10 |
|
53215-3506110 |
Трубка |
11 |
|
53215-3506125 |
Трубка |
12 |
|
53215-3506150 |
Трубка |
16 |
|
55102-1101109 |
Прокладка кронштейна крепления топливного бака |
17 |
|
541121-1101115 |
Прокладка хомута крепления топливного бака |
21 |
|
5320-1104083 |
Кронштейн крепления топливных трубопроводов |
22 |
|
541121-1104274 |
Наконечник |
23 |
|
6460-1104274 |
Наконечник |
24 |
|
5320-1311117 |
Прокладка хомута |
26 |
|
6520-3408204 |
Болт М18х1,5 поворотный |
27 |
|
53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 |
28 |
|
5320-3827013 |
Прокладка датчика |
32 |
|
1/09034/21 |
Болт М6-6gх45 |
33 |
|
1/60432/21 |
Болт М8-6gх16 |
34 |
|
1/60434/21 |
Болт М8-6gх20 |
35 |
|
1/55406/21 |
Болт М12х1,25-6gх40 |
37 |
|
1/55411/21 |
Болт М12х1,25-6gх65 |
39 |
|
1/03893/01 |
Винт М5-6gх10 |
40 |
|
1/58962/21 |
Гайка М6-6Н |
41 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
42 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
43 |
|
1/02800/60 |
Прокладка уплотнительная 14х20х1,5 |
44 |
|
1/02599/60 |
Прокладка 18х24х1,5 |
45 |
|
1/02574/60 |
Прокладка 20х26х1,5 |
46 |
|
1/05164/77 |
Шайба 6 пружинная |
47 |
|
1/05166/77 |
Шайба 8 пружинная |
48 |
|
1/05170/77 |
Шайба 12 пружинная |
49 |
|
1/26015/73 |
Шайба волнистая 12 |
50 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
51 |
|
853890 |
Хомут специальный |
52 |
|
853977 |
Штуцер 12 ввертный |
53 |
|
864204 |
Кольцо уплотнительное |
54 |
|
870005 |
Болт М14х1,5-6gх30 |
56 |
|
870884 |
Пробка КГ 1/8" масляного канала |
57 |
|
864814 |
Штуцер 12 проходной |
60 |
|
45104110600190 |
Насос предпусковой прокачки топлива 0211-1961 «DЕUТZ» |
61 |
|
4573824460 |
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 |
62 |
|
45104110500290 |
Фильтр грубой очистки топлива 0425 4437 Sераr2000, tуре 01030 «Lоsing» |
63 |
|
4510411700190 |
Фильтр тонкой очистки топлива 011744221 «DЕUТZ» |

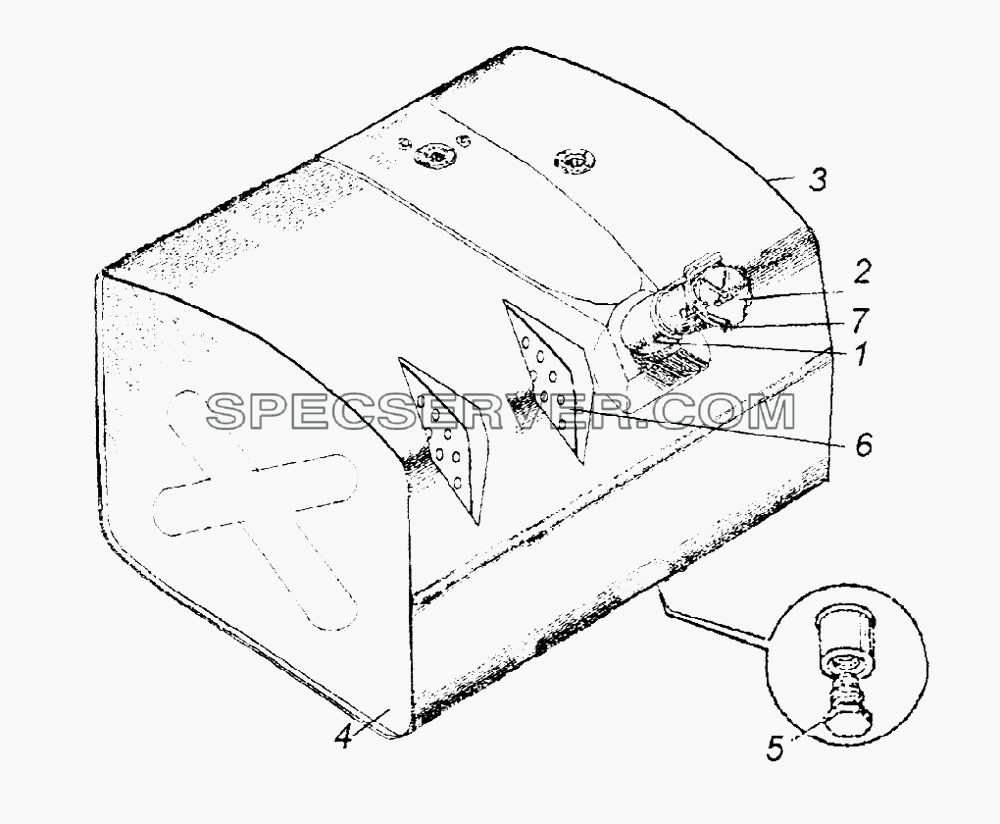

Запчасти: Бак топливный для КамАЗ-65226
Бак топливный для КамАЗ-65226 (список запасных частей)
Таблица запасных частей

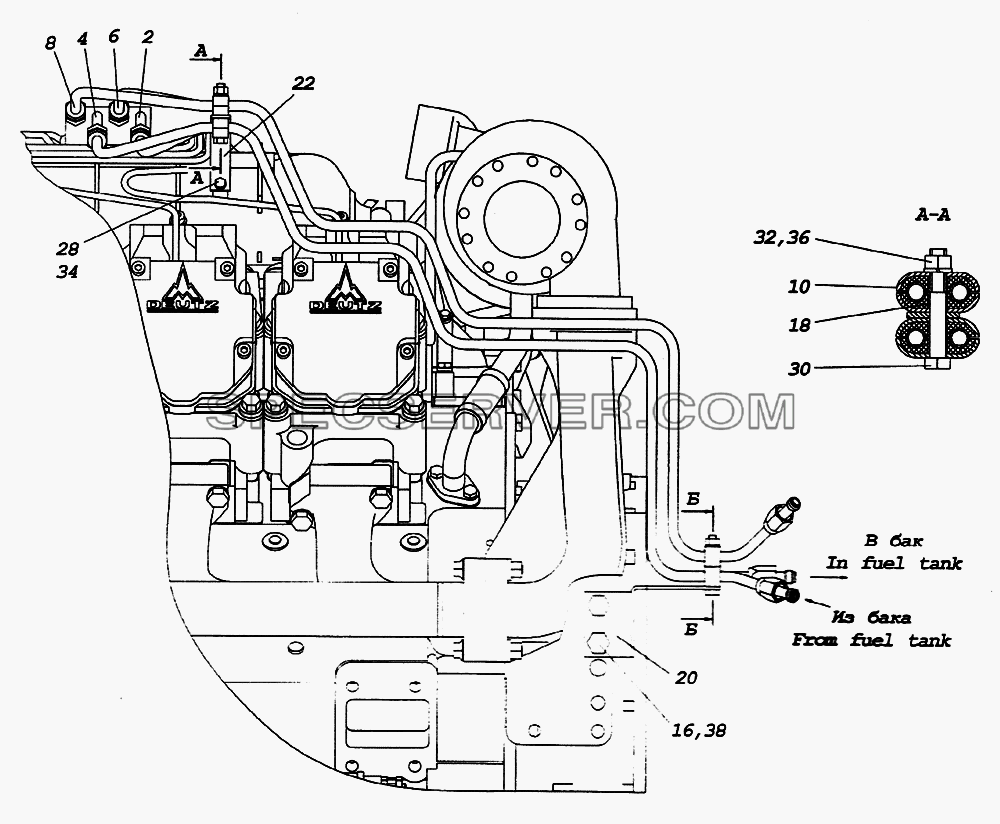

Запчасти: Установка топливопроводов для КамАЗ-65226
Установка топливопроводов для КамАЗ-65226 (список запасных частей)
Таблица запасных частей

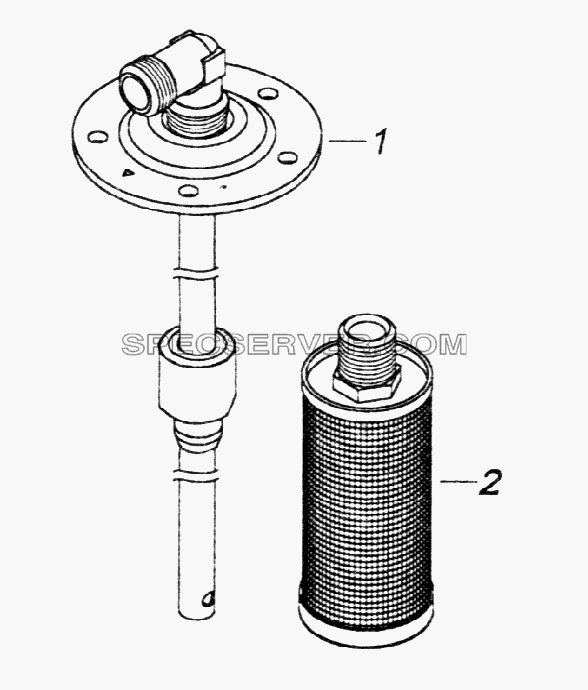

Запчасти: Топливозаборник для КамАЗ-65226
Топливозаборник для КамАЗ-65226 (список запасных частей)
Таблица запасных частей
Запчасти: Трубка слива в бак с угольником для КамАЗ-65226
Трубка слива в бак с угольником для КамАЗ-65226 (список запасных частей)
Таблица запасных частей

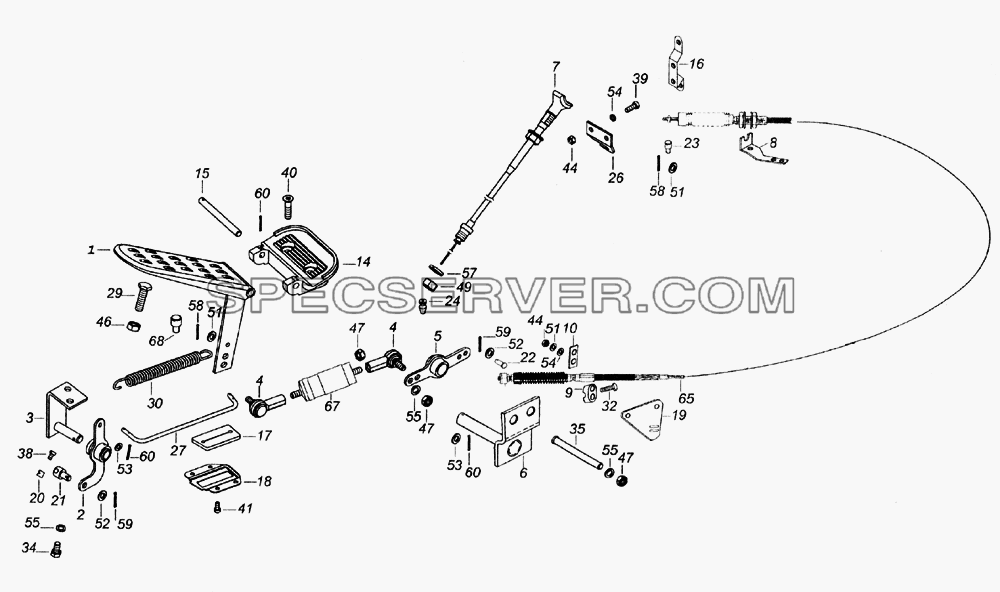

Установка управления подачей топлива для КамАЗ-65226 (список запасных частей)
Установка управления подачей топлива для КамАЗ-65226 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
54115-1108010 |
Педаль управления подачи топлива |
2 |
|
53205-1108018 |
Рычаг в сборе со втулками |
3 |
|
65226-1108020 |
Кронштейн |
4 |
|
5320-1108054 |
Наконечник в сборе |
5 |
|
65226-1108056 |
Рычаг |
6 |
|
65226-1108091 |
Кронштейн |
7 |
|
5320-1108120-99 |
Тяга ручного управления подачи топлива |
8 |
|
65226-1108015 |
Кронштейн |
9 |
|
5297-1108021 |
Зажим тяг |
10 |
|
5297-1108022 |
Скоба |
14 |
|
53205-1108025 |
Подпятник |
15 |
|
53205-1108033 |
Стержень педали |
16 |
|
65226-1108035 |
Рычаг |
17 |
|
5425-1108035 |
Уплотнитель рычага педали |
18 |
|
5425-1108039 |
Обойма уплотнителя |
19 |
|
65226-1108080 |
Кронштейн |
20 |
|
5320-1108143 |
Зажим тяги |
21 |
|
5320-1108147 |
Картер масляный в сборе |
22 |
|
Э4308-1108147 |
Палец |
23 |
|
Э4308-1108149 |
Палец |
24 |
|
53205-1108231 |
Колпачок |
26 |
|
53205-1108310 |
Кронштейн |
27 |
|
53205-1108311 |
Поводок |
28 |
|
2108-3401228 |
Хомут |
29 |
|
4502-8614027-10 |
Болт М10х1,25-6g |
30 |
|
5320-1602034 |
Пружина оттяжная педали сцепления |
32 |
|
1/09034/21 |
Болт М6-6gх45 |
34 |
|
1/60432/21 |
Болт М8-6gх16 |
35 |
|
1/60448/21 |
Болт М8-6gх80 |
37 |
|
1/55415/31 |
Болт М12х1,25-6gх90 |
38 |
|
1/03892/01 |
Винт М5-6gх8 |
39 |
|
1/32762/01 |
Винт М6-6gх16 |
40 |
|
1/33039/01 |
Винт М8-6gх30 |
41 |
|
1/76711/01 |
Винт самонарезающий 4,9х12,7 |
44 |
|
1/58962/11 |
Гайка ЕМ6-6Н |
46 |
|
1/21647/11 |
Гайка М10х1,25-6Н |
47 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
48 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
49 |
|
1/07913/11 |
Гайка низкая М14х1,5-6Н |
51 |
|
1/05194/01 |
Шайба плоская 6х12х1,5 |
52 |
|
1/05196/01 |
Шайба плоская 8х17 |
53 |
|
1/05200/01 |
Шайба плоская 12х22х3 |
54 |
|
1/05164/77 |
Шайба 6 пружинная |
55 |
|
1/05166/77 |
Шайба 8 пружинная |
56 |
|
1/05171/77 |
Шайба 14 пружинная |
57 |
|
1/05171/77 |
Шайба 14 пружинная |
58 |
|
1/07342/01 |
Шплинт разводной 2х15 |
59 |
|
1/07964/01 |
Шплинт разводной 3х20 |
60 |
|
1/07336/01 |
Шплинт 3х25 |
62 |
|
1/35439/21 |
Шпилька М8х1,25х16х45 |
65 |
|
208432/2.5 |
Трос МОRSЕ 208432/2.5 (наконечник 202778) |
67 |
|
4,51041Е+13 |
Пневмоцилиндр WАВСО 4214410120 |
68 |
|
4,51041Е+13 |
Пневмоцилиндр WАВСО 4214410120 |
| |
