(3) Remove the bolts (Fig. 19) that hold the

adapter housing onto the transmission case.

(4) Remove the adapter (Fig. 21) housing from the

transmission case. There are two pry slots (Fig. 20)
located near the bottom corners of the housing for
separating the housing from the transmission case.

(5) Inspect the lube tube grommet (Fig. 20) for

damage. If the grommet lip is damaged, it will need
to be replaced.

(6) Using a Slide Hammer C-3752 (Fig. 22),

remove the 4X4 stub shaft (Fig. 23) from the trans-
mission output shaft. Inspect the cir-clip on the shaft
for damage and replace the clip if necessary.

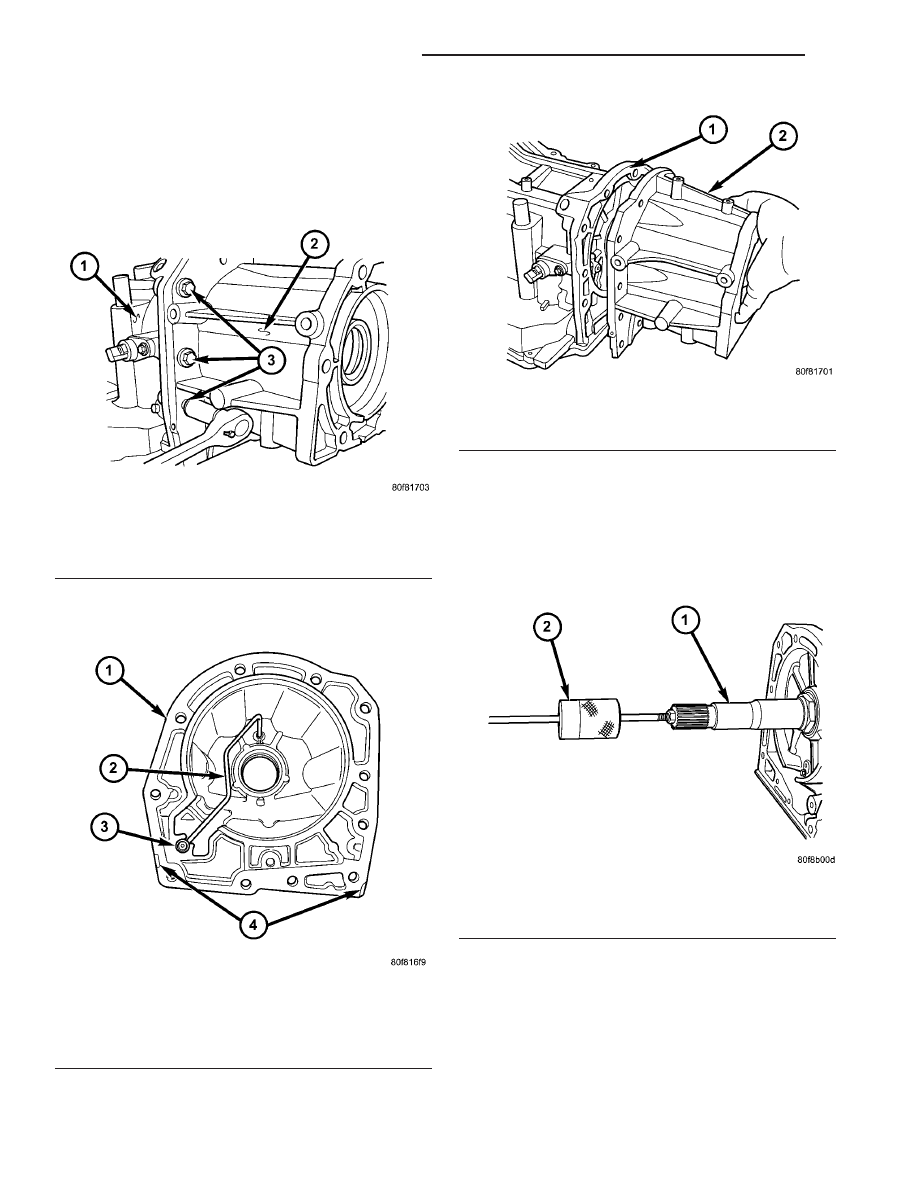

Fig. 19 Remove Adapter Housing Bolts

1 - TRANSMISSION CASE
2 - ADAPTER HOUSING
3 - BOLTS

Fig. 20 Lube Tube Grommet

1 - HOUSING
2 - LUBE TUBE
3 - GROMMET
4 - PRY SLOTS

Fig. 21 Remove Adapter Housing

1 - TRANSMISSION CASE
2 - ADAPTER HOUSING

Fig. 22 Remove the 4X4 Stub shaft Using C-3752

1 - 4X4 STUB SHAFT
2 - PULLER C-3752

21 - 54

AUTOMATIC TRANSMISSION - 42RLE

TJ

AUTOMATIC TRANSMISSION - 42RLE (Continued)

(7) Remove the input speed sensor bolt (Fig. 24).
(8) Remove the output speed sensor bolt (Fig. 25).

NOTE: The speed sensor bolts have a sealing patch
applied from the factory. Seperate these bolts for
reuse.

(9) Remove the input and output speed sensors

(Fig. 26). Identify the speed sensors for re-installa-
tion since they are not interchangeable.

NOTE: One of the oil pan bolts has a sealing patch
applied from the factory. Seperate this bolt for
reuse.

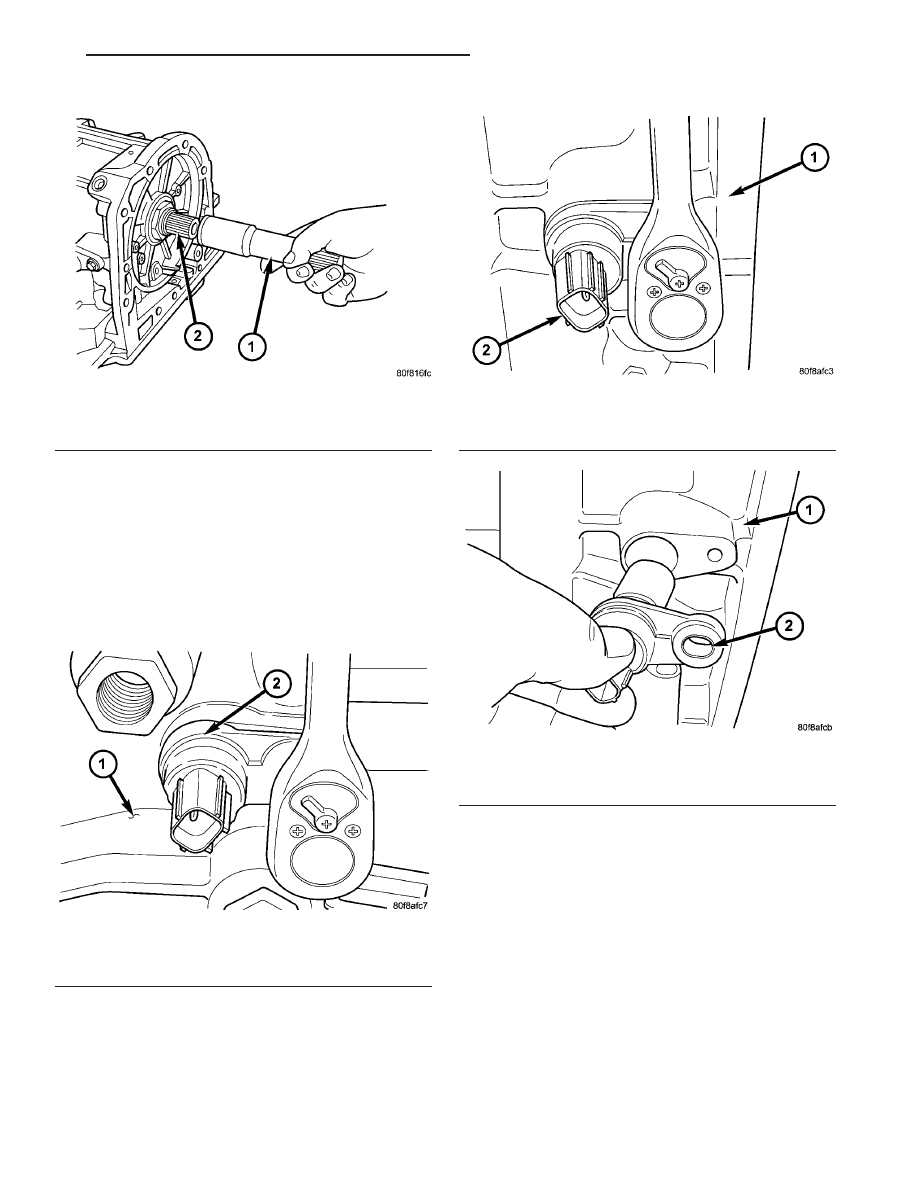

Fig. 23 Remove 4X4 Stub Shaft

1 - STUB SHAFT
2 - OUTPUT SHAFT

Fig. 24 Remove Input Speed Sensor Bolt

1 - INPUT SPEED SENSOR
2 - TRANSMISSION CASE

Fig. 25 Remove Output Speed Sensor Bolt

1 - OUTPUT SPEED SENSOR
2 - TRANSMISSION CASE

Fig. 26 Remove Output Speed Sensor

1 - OUTPUT SPEED SENSOR
2 - TRANSMISSION CASE

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 55

AUTOMATIC TRANSMISSION - 42RLE (Continued)

(10) Remove the transmission oil pan bolts (Fig.

27).

(11) Remove the transmission oil pan (Fig. 28).

(12) Remove the transmission oil filter screws (Fig.

29).

(13) Remove transmission oil filter (Fig. 30).

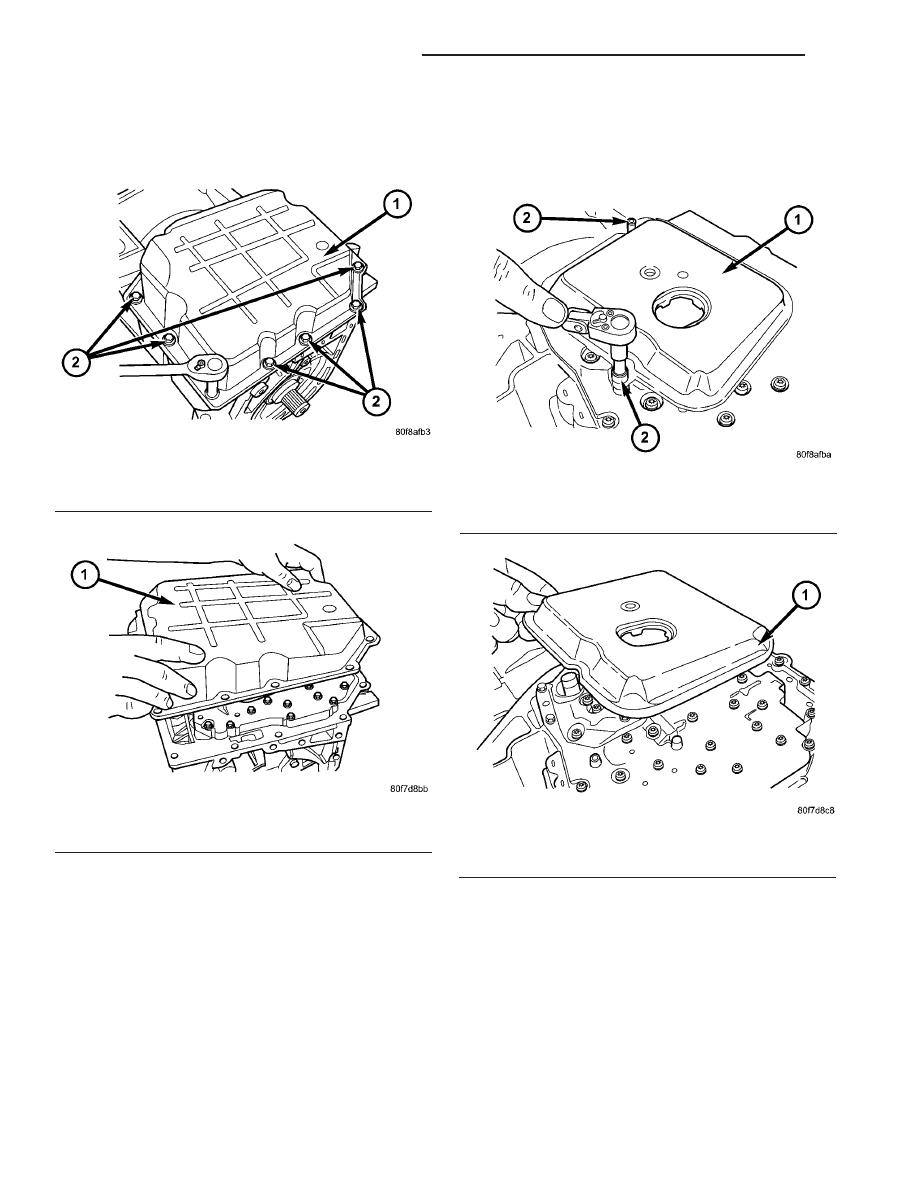

Fig. 29 Remove Oil Filter Screws

1 - OIL FILTER
2 - SCREWS

Fig. 30 Remove Transmission Filter

1 - TRANSMISSION FILTER

Fig. 27 Remove Transmission Oil Pan Bolts

1 - TRANSMISSION OIL PAN
2 - BOLTS

Fig. 28 Remove Transmission Oil Pan

1 - TRANSMISSION OIL PAN

21 - 56

AUTOMATIC TRANSMISSION - 42RLE

TJ

AUTOMATIC TRANSMISSION - 42RLE (Continued)

(14) Remove the oil filter o-ring from the valve

body (Fig. 31).

(15) Remove valve body-to-case bolts (Fig. 32).

CAUTION: Do not handle the valve body by the
manual shaft. Damage could result.

(16) Remove valve body from transmission (Fig.

33).

(17) Remove underdrive and overdrive accumula-

tors (Fig. 34).

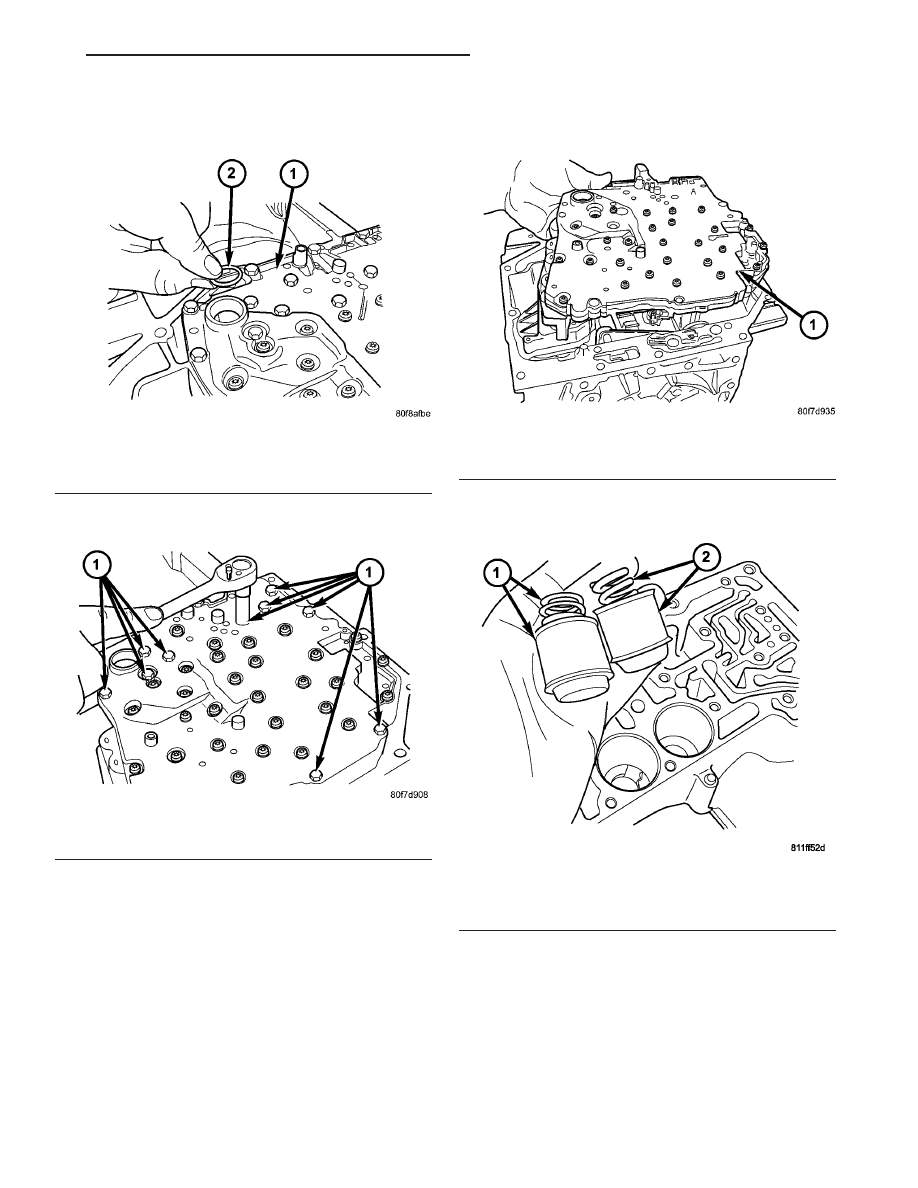

Fig. 31 Remove Oil Filter O-Ring

1 - VALVE BODY
2 - O-RING

Fig. 32 Remove Valve Body Bolts

1 - BOLTS

Fig. 33 Remove Valve Body From Transmission

1 - VALVE BODY

Fig. 34 Underdrive and Overdrive Accumulators

1 - OVERDRIVE PISTON AND SPRING
2 - UNDERDRIVE PISTON AND SPRING

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 57

AUTOMATIC TRANSMISSION - 42RLE (Continued)
