5. Remove countershaft bolt (1) from the front hous-

ing (2).

6. Remove output shaft (1) seal (2) from rear housing

(3) with a seal pick.

7. Remove output shaft (1) snap ring (2) 4x4 only.

21 - 8

MANUAL TRANSMISSION - NSG370

KJ

8. Stand transmission on the rear housing and

remove the housing bolts.

9. Remove front housing (1) from the rear housing

(2).

10. Remove shift rails (1) support plate (2) bolts.

11. Remove input shaft (1) roller bearing (2).

KJ

MANUAL TRANSMISSION - NSG370

21 - 9

12. Remove fifth gear synchronizer blocker ring (1)

from 5-6 synchronizer hub (2).

13. Remove fifth gear synchronizer friction ring (1)

from 5-6 synchronizer hub (2).

14. Set geartrain and shift rails with rear housing into

Fixture 9633.

15. Remove mainshaft (1) from rear housing bearing

with Remover/Installer 9636 (2).

21 - 10

MANUAL TRANSMISSION - NSG370

KJ

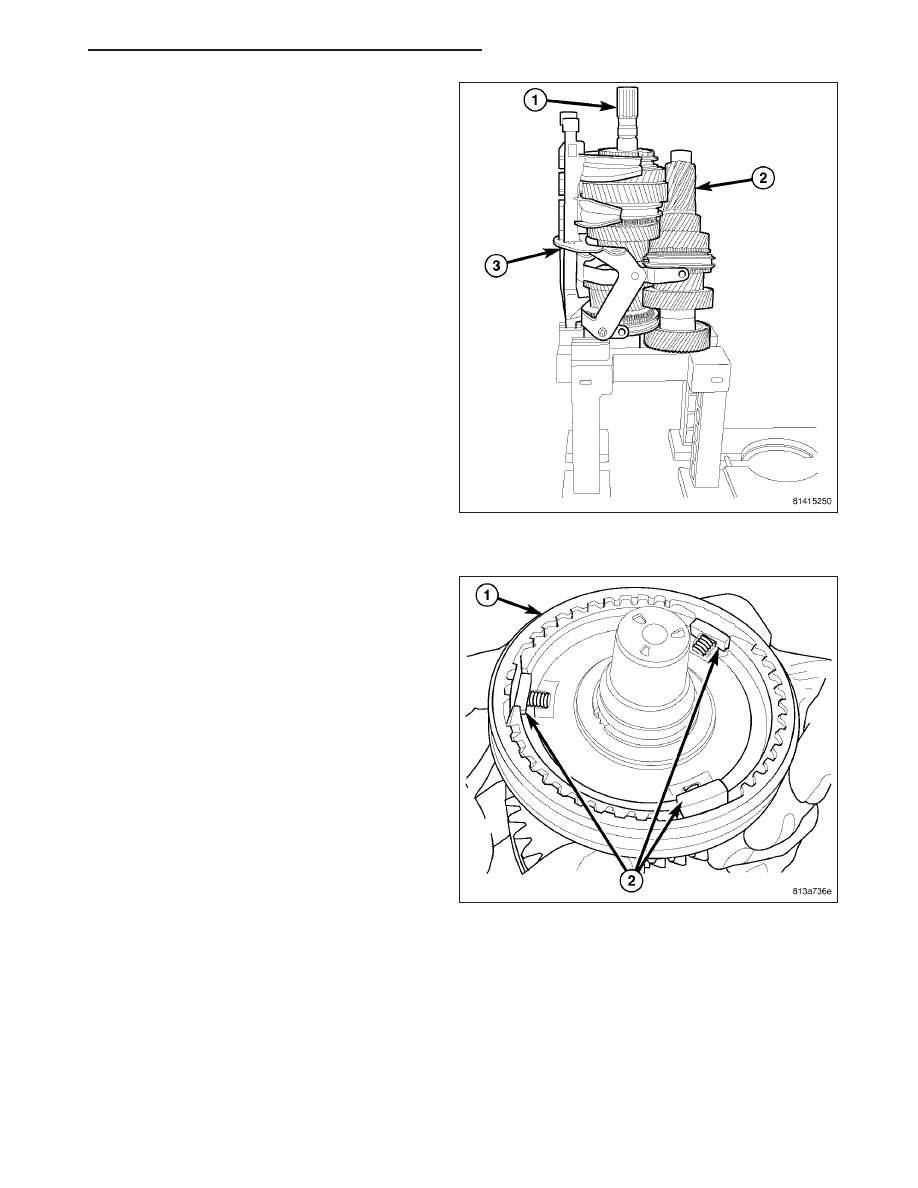

16. Remove mainshaft (1), countershaft (2) and shift

rails/forks (3) from fixture.

MAINSHAFT

1. Clamp build Fixture 9648 in a vise. Install main-

shaft with 5-6 synchronizer facing up in build Fix-
ture 9648.

2. Push 5-6 synchronizer sleeve (1) down on hub and

remove detents (2) springs and balls.

KJ

MANUAL TRANSMISSION - NSG370

21 - 11
