8. Support the engine cradle with a suitable lifting

device.

9. Using a grease pencil or equivalent, mark the loca-

tion of the engine support cradle.

10. Remove the engine cradle support bolts and

remove the engine cradle.

INSTALLATION

1. Raise and support the vehicle.

2. Using a suitable lifting device raise the engine cra-

dle into the vehicle while lining up the engine
mount through bolts.

3. Align the engine cradle to the marks made during

removal and install the mounting and inner rail
bolts.

4. Tighten the mounting front bolts to 122 N·m (90 ft.

lbs.) and tighten the rear bolts to 115 N·m (85 ft.
lbs.).

5. Tighten the engine mount through bolts to 88 N·m

(65 ft. lbs.).

13 - 16

FRAME & BUMPERS

KJ

6. Install the power steering rack (Refer to 19 -

STEERING/GEAR - INSTALLATION).

7. Install the front axle, if equipped (Refer to 3 - DIF-

FERENTIAL

&

DRIVELINE/FRONT

AXLE

-

INSTALLATION).

8. Install the stabilizer bar (Refer to 2 - SUSPEN-

SION/FRONT/STABILIZER BAR - INSTALLATION).

9. Install the lower control arms (Refer to 2 - SUS-

PENSION/FRONT/LOWER

CONTROL

ARM

-

INSTALLATION).

KJ

FRAME & BUMPERS

13 - 17

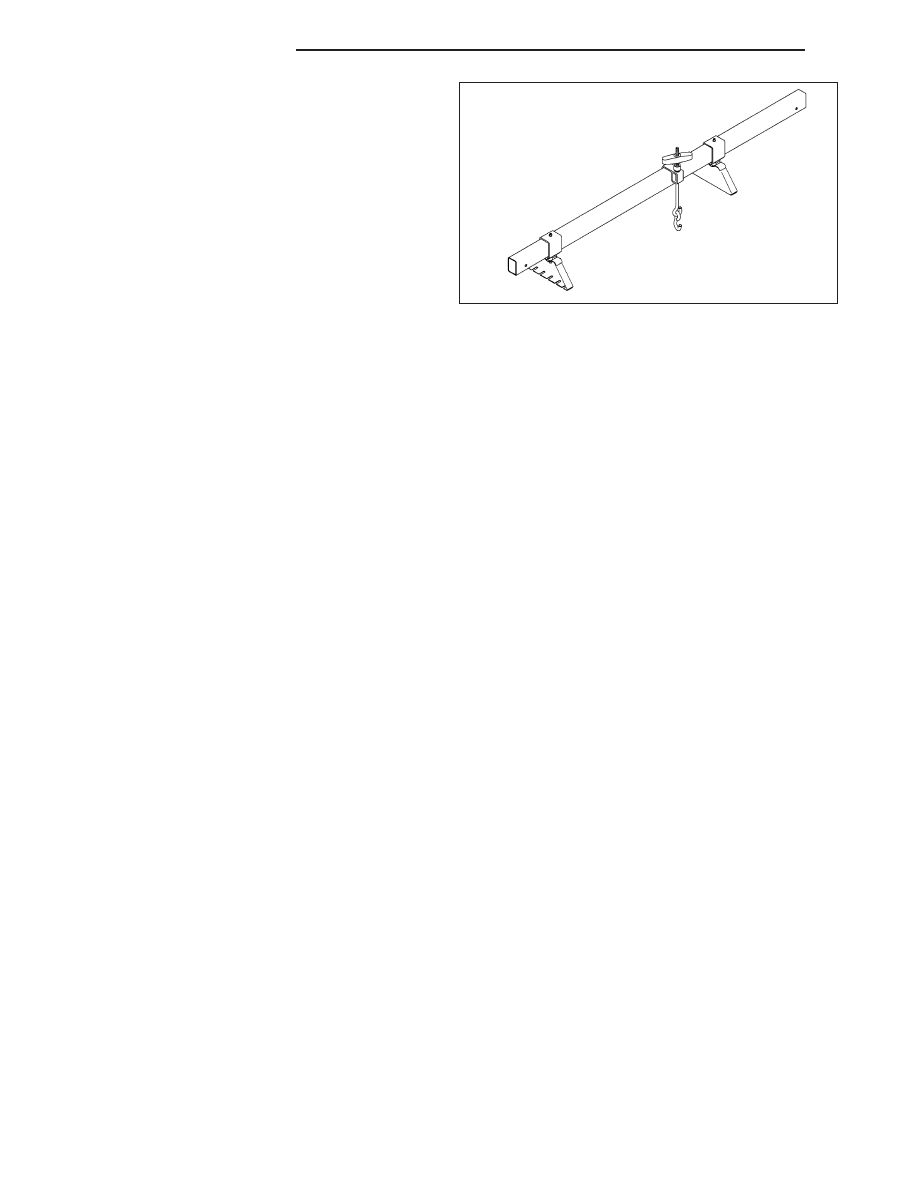

10. Lower the vehicle and remove the engine support

tool.

13 - 18

FRAME & BUMPERS

KJ

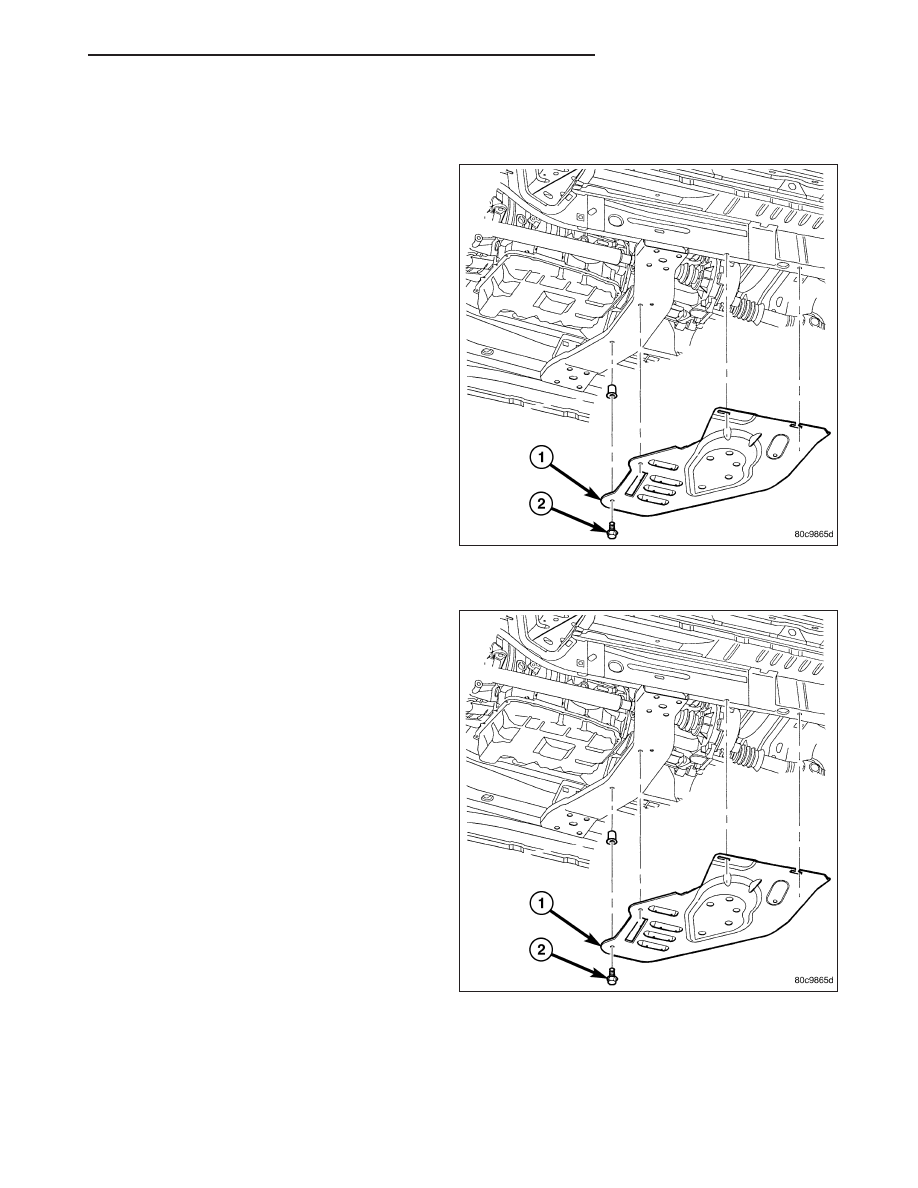

TRANSFER CASE SKID PLATE

REMOVAL

1. Remove the bolts (2) and remove the skid plate

(1).

INSTALLATION

1. Install the skid plate.

2. Install the bolts and tighten to 34 N·m (25 ft. lbs.).

KJ

FRAME & BUMPERS

13 - 19
