When Monitored:
With vehicle speed above 11 km/h (7 m.p.h.), but not if the sensor signal is invalid.
Or, during skidding.
Or, when driving in reverse.

•

Set Condition:
If the Anti-Lock Brakes Module detects implausible Dynamics Sensor values.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

IMPROPERLY INSTALLED DYNAMICS SENSOR

(G94) DYNAMICS SENSOR GROUND CIRCUIT OPEN

DYNAMICS SENSOR INSTALLATION

DYNAMICS SENSOR

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: If present, diagnose and repair DTC C2114–DYNAMICS SENSOR SUPPLY VOLTAGE LOW or DTC
C2115–DYNAMICS SENSOR SUPPLY VOLTAGE HIGH before diagnosing this DTC.
Turn the ignition on.

With the scan tool, read and record ABS DTCs.

With the scan tool, read and record Environmental Data (EV Data).

With the scan tool, erase ABS DTCs.

Cycle the ignition switch.

WARNING: Ensure brake capability is available before road testing.
Test drive the vehicle by turning the vehicle left or right in a curving manner at a velocity between 10 and 20 km/hr
(6 and 12 m.p.h.).

Park the vehicle.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Go To 2

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

CHECK THE DYNAMICS SENSOR INSTALLATION

NOTE: Dynamics Sensor installation and mounting bolt torque is crucial for proper operation.
Turn the ignition off.

Check the Dynamics Sensor for damaged, modified, and bent mounting brackets.

Check the Dynamics Sensor mounting bolts for a loose or over tightened condition.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

5 - 160

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

3.

INSPECT RELATED WIRING HARNESS, TERMINALS, & CONNECTORS

Visually inspect the related wiring harness. Look for any pinched, chafed, pierced, and partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, and corroded terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 4

4.

REPLACE DYNAMICS SENSOR & VERIFY IF DTC IS STILL ACTIVE

Replace the Dynamics Sensor in accordance with the Service Information.

Turn the ignition on.

With the scan tool, erase ABS DTCs.

WARNING: Ensure brake capability is available before road testing.
Test drive the vehicle by turning the vehicle left or right in a curving manner at a velocity between 10 and 20 km/hr
(6 and 12 m.p.h.).

Park the vehicle.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Replace the Anti-Lock Brakes Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

KJ

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 161

C123F–STEERING ANGLE SENSOR COMPARATIVE PERFORMANCE

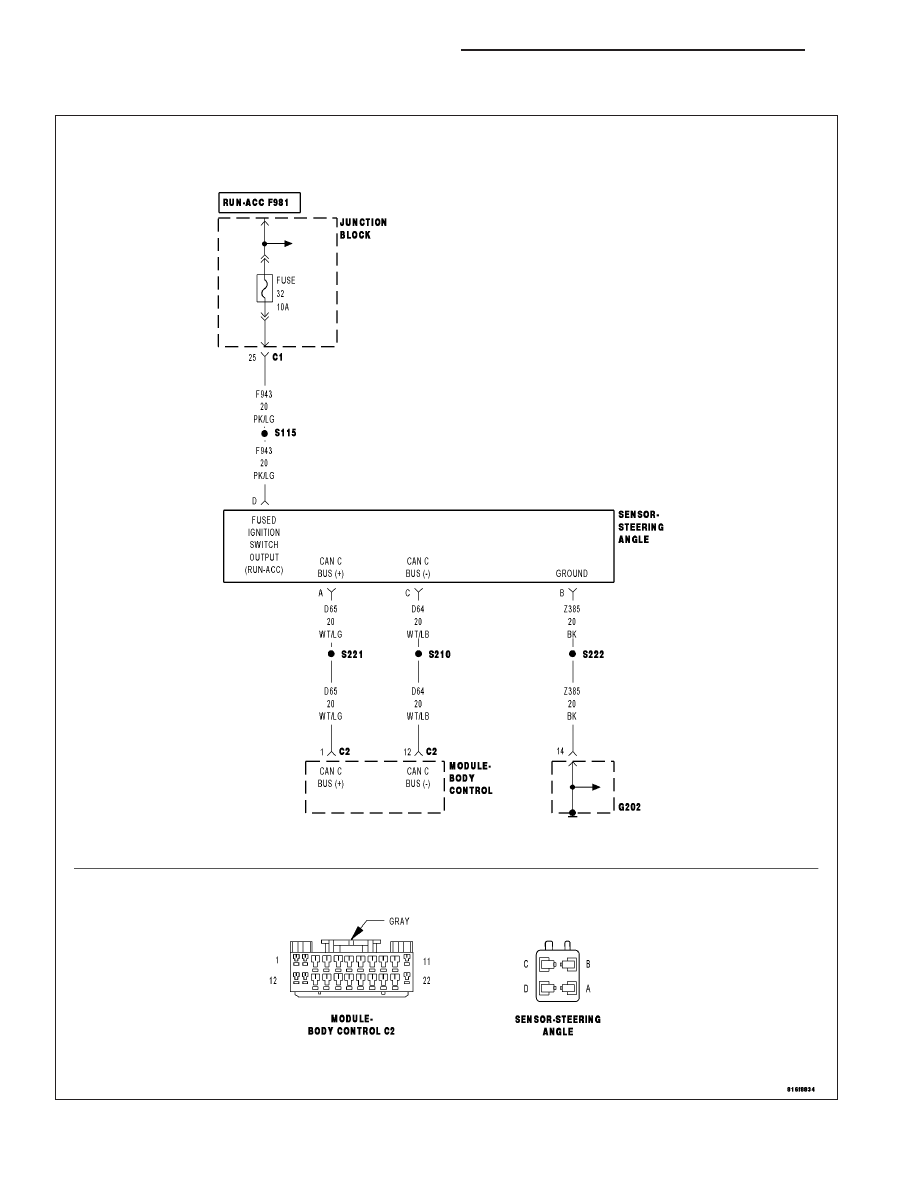

For a complete wiring diagram Refer to Section 8W.

5 - 162

BRAKES - ABS ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
With ignition on, but not if a checksum failure of the stored offset values is detected.
Or, a CAN timeout failure is detected.
Or, a failure is detected by the Steering Angle Sensor.

•

Set Condition:
If the Anti-Lock Brakes Module detects that either the calculated steering wheel angle signal or the steering
wheel angle signal measured output is out of range.

Possible Causes

VEHICLE DAMAGE

STEERING COLUMN / INTERMEDIATE SHAFT DAMAGE

CLOCKSPRING IMPROPERLY INSTALLED

STEERING ANGLE SENSOR LOOSE

STEERING ANGLE SENSOR IMPROPERLY INSTALLED (WRONG MOUNTING POSITION)

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

(F943) FUSED IGNITION SWITCH OUTPUT (RUN-ACC) CIRCUIT HIGH RESISTANCE

(Z385) GROUND CIRCUIT HIGH RESISTANCE

STEERING ANGLE SENSOR

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

PERFORM TEST DRIVE & VERIFY DTC IS STILL ACTIVE

Turn the ignition on.

With the scan tool, erase ABS DTCs.

Cycle the ignition switch.

WARNING: Ensure brake capability is available before road testing.
Test drive the vehicle by turning the vehicle left or right in a curving manner at a velocity between 10 and 25 km/hr
(6 and 15 m.p.h.).

Park the vehicle.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Go To 2

No

>> Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

CHECK STEERING ANGLE SENSOR OUTPUT

Start the engine.

Center the steering wheel.

With the scan tool, read the Steering Angle Sensor Position.

Is the Steering Angle Sensor Position either +15° or more or

2

15° or more?

Yes

>> Go To 3

No

>> Go To 9
