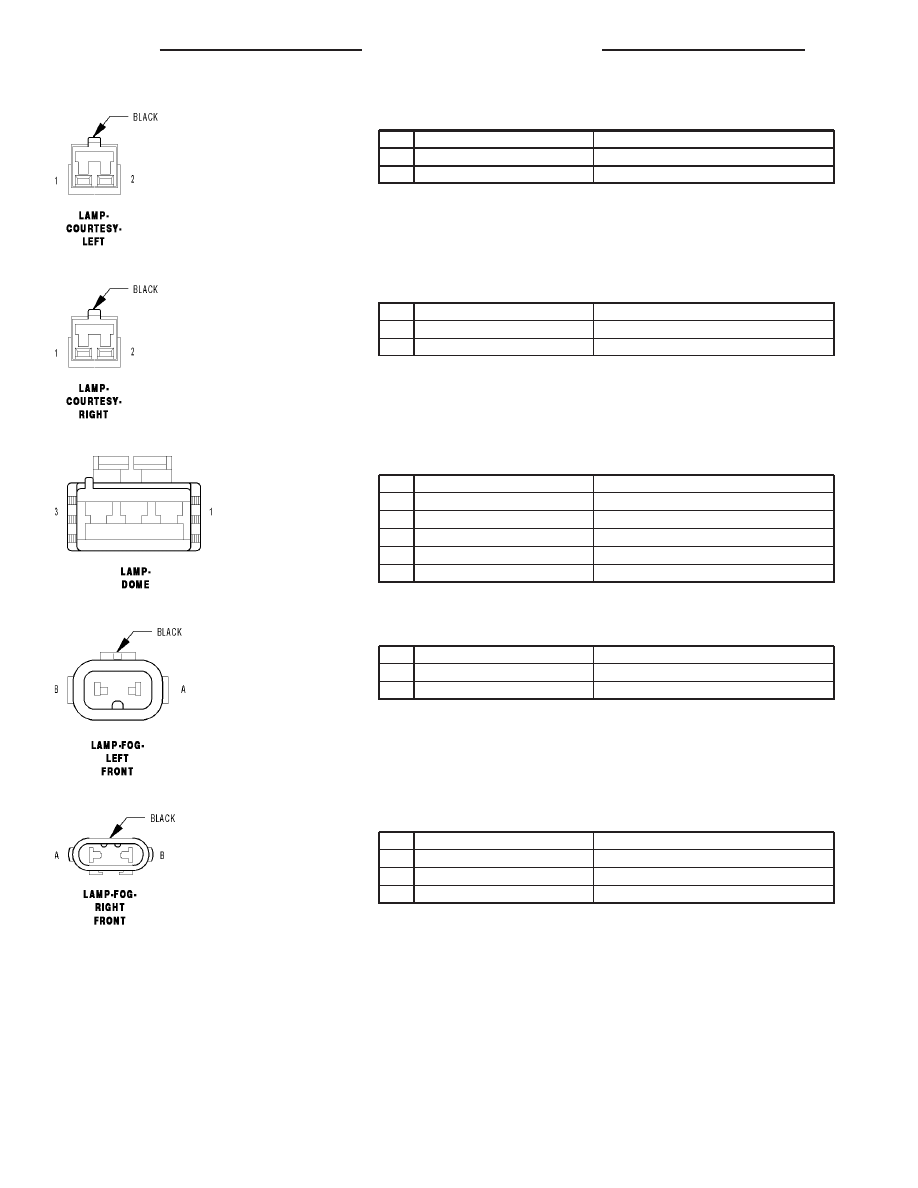

LAMP-COURTESY-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A908 20RD

FUSED B(+)

2

Z327 20BK/WT

GROUND

LAMP-COURTESY-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A908 20RD

FUSED B(+)

2

Z327 20BK/WT

GROUND

LAMP-DOME - 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z327 20BK/WT (EXCEPT BASE)

GROUND

2

A908 18RD (BASE)

FUSED B(+)

2

M20 20YL/LB (EXCEPT BASE)

COURTESY LAMP LOAD SHED

3

Z327 20RD (BASE)

GROUND

3

A908 20RD (EXCEPT BASE)

FUSED B(+)

LAMP-FOG-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z931 16BK

GROUND

B

L89 16WT/YL

FRONT FOG LAMP RELAY OUTPUT

LAMP-FOG-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z932 16BK

GROUND

A

Z932 16BK (EXPORT)

GROUND

B

L89 16WT/YL

FRONT FOG LAMP RELAY OUTPUT

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

KJ

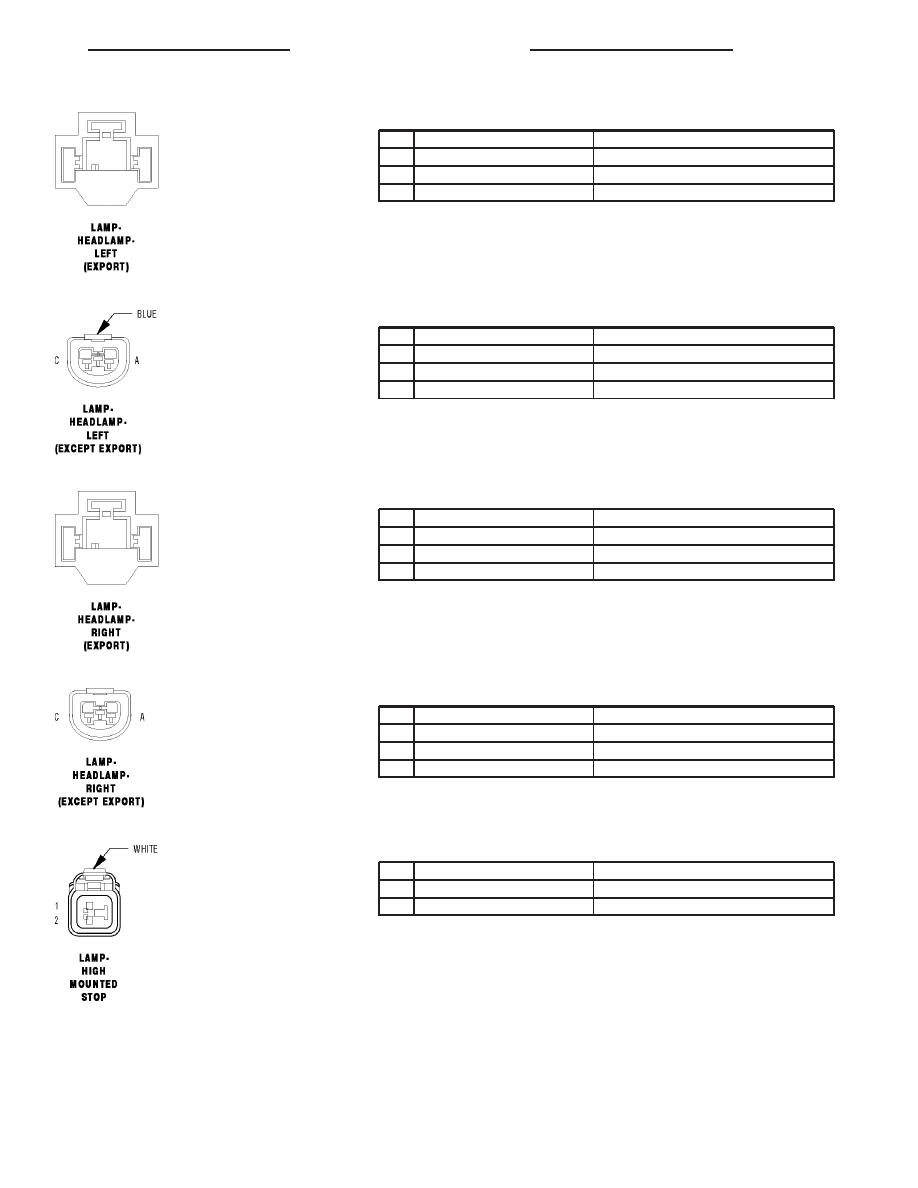

LAMP-HEADLAMP-LEFT (EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

L33 18WT/LG

FUSED LEFT HIGH BEAM OUTPUT

2

L43 18WT/DB

FUSED LEFT LOW BEAM OUTPUT

3

Z931 16BK

GROUND

LAMP-HEADLAMP-LEFT (EXCEPT EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

L43 18WT/DB

FUSED LEFT LOW BEAM OUTPUT

B

Z931 16BK

GROUND

C

L33 18WT/LG

FUSED LEFT HIGH BEAM OUTPUT

LAMP-HEADLAMP-RIGHT (EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

L34 18WT/GY

FUSED RIGHT HIGH BEAM OUTPUT

2

L44 18WT/TN

FUSED RIGHT LOW BEAM OUTPUT

3

Z932 16BK

GROUND

LAMP-HEADLAMP-RIGHT (EXCEPT EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

L44 18WT/TN

FUSED RIGHT LOW BEAM OUTPUT

B

Z932 16BK

GROUND

C

L34 18WT/GY

FUSED RIGHT HIGH BEAM OUTPUT

LAMP-HIGH MOUNTED STOP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

A1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

A2

Z255 18RD

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

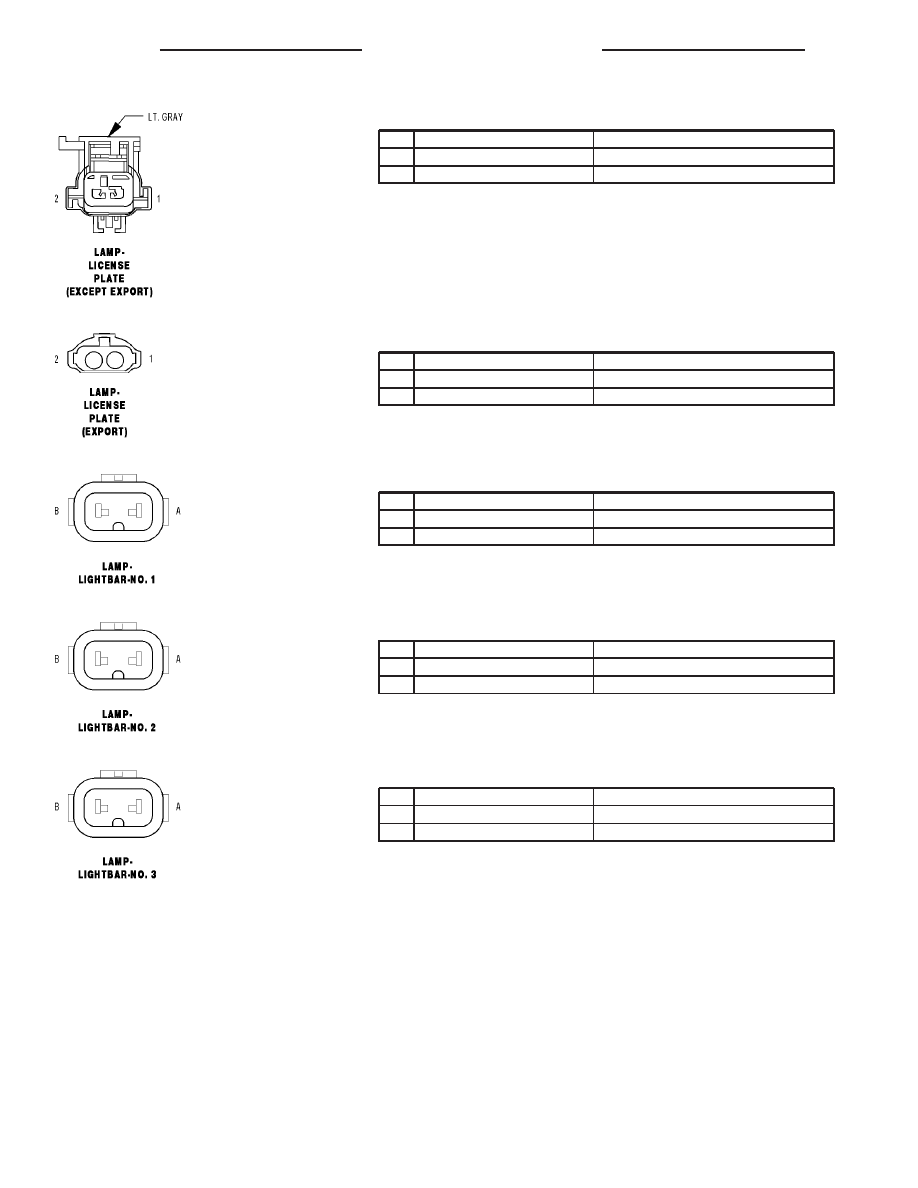

LAMP-LICENSE PLATE (EXCEPT EXPORT) - LT GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

2

Z934 16BK

GROUND

LAMP-LICENSE PLATE (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

2

Z213 18BK/OR

GROUND

LAMP-LIGHTBAR-NO. 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

L8 14WT/DG

LIGHTBAR SWITCHED OUTPUT

LAMP-LIGHTBAR-NO. 2 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

L8 14WT/DG

LIGHTBAR SWITCHED OUTPUT

LAMP-LIGHTBAR-NO. 3 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

L8 14WT/DG

LIGHTBAR SWITCHED OUTPUT

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

KJ

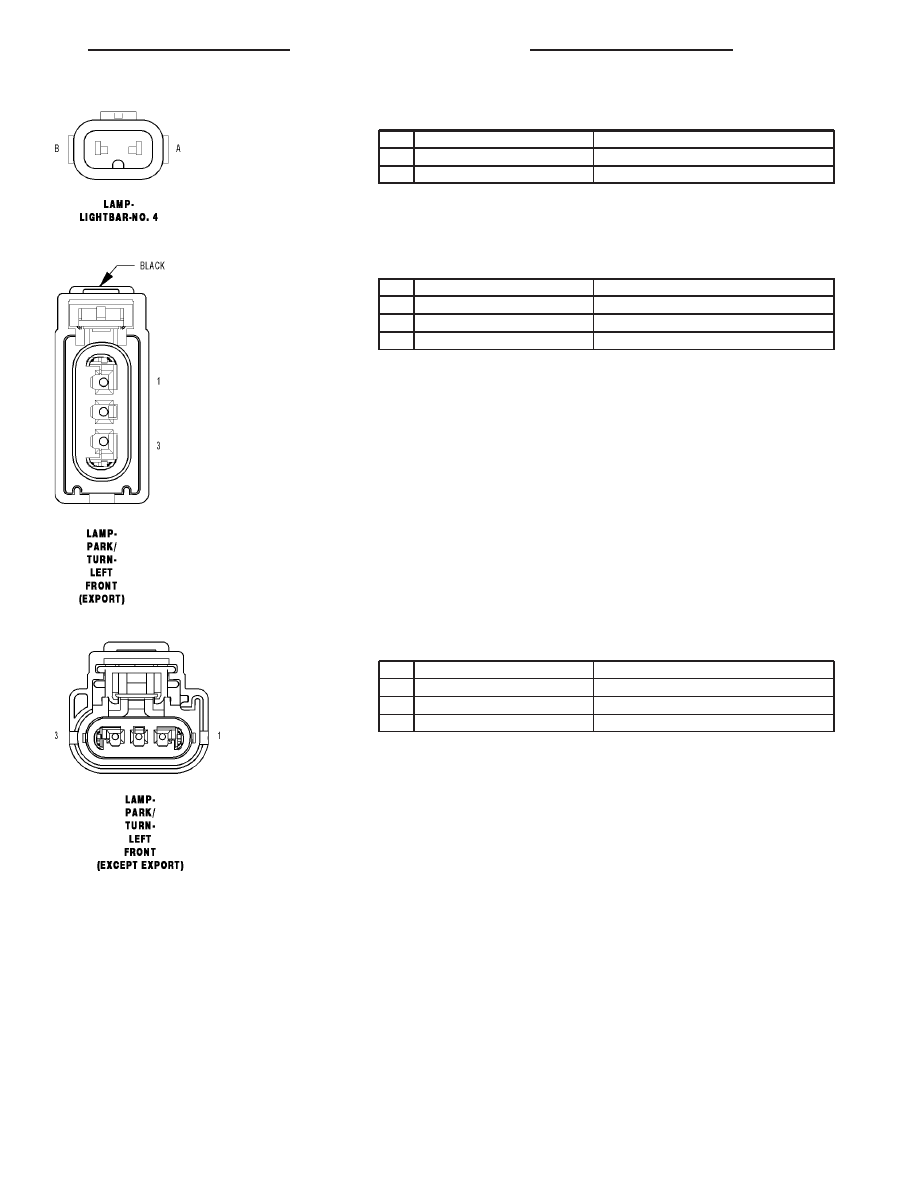

LAMP-LIGHTBAR-NO. 4 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z946 16BK

GROUND

2

L8 14WT/DG

LIGHTBAR SWITCHED OUTPUT

LAMP-PARK/TURN-LEFT FRONT (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L63 18WT/DG

LEFT TURN SIGNAL

2

-

-

3

Z931 16BK

GROUND

LAMP-PARK/TURN-LEFT FRONT (EXCEPT EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

L63 18WT/DG

LEFT TURN SIGNAL

2

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

3

-
