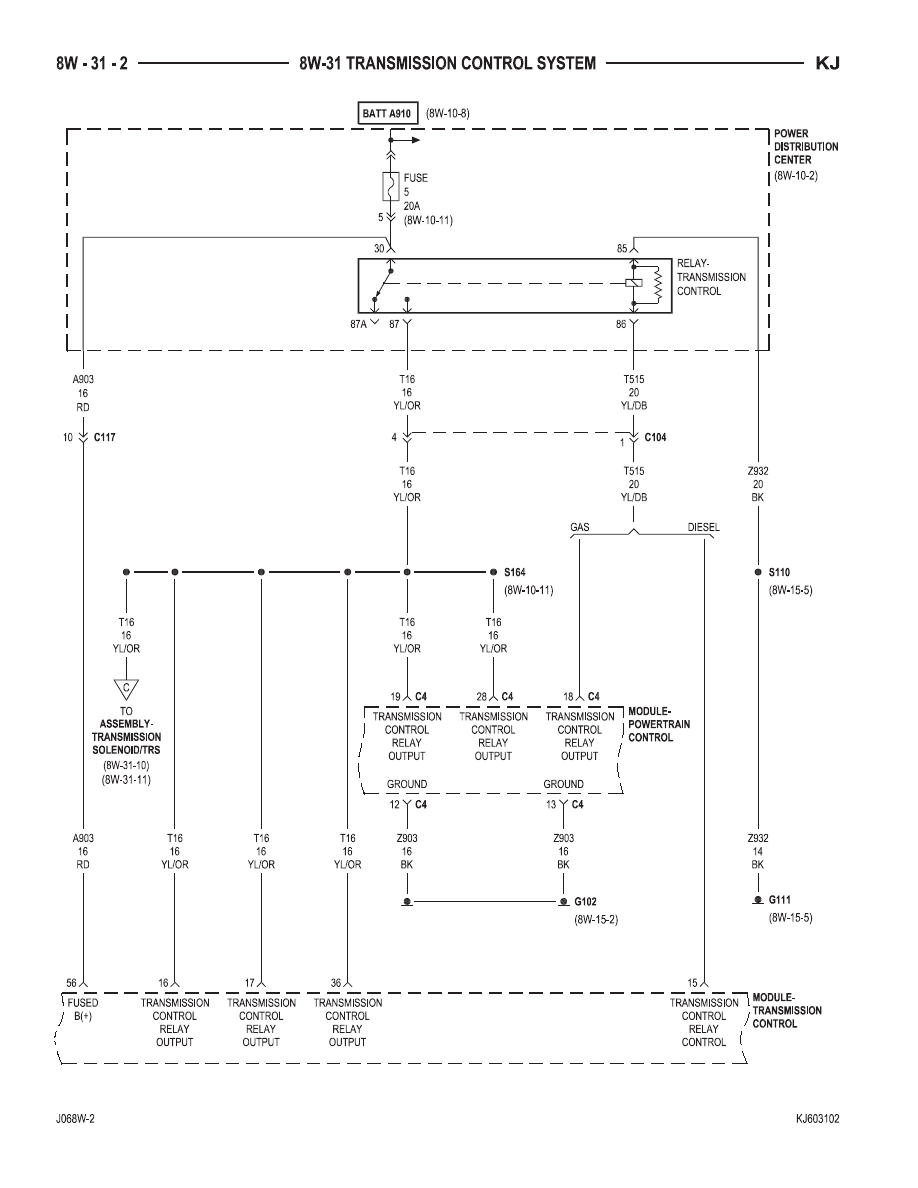

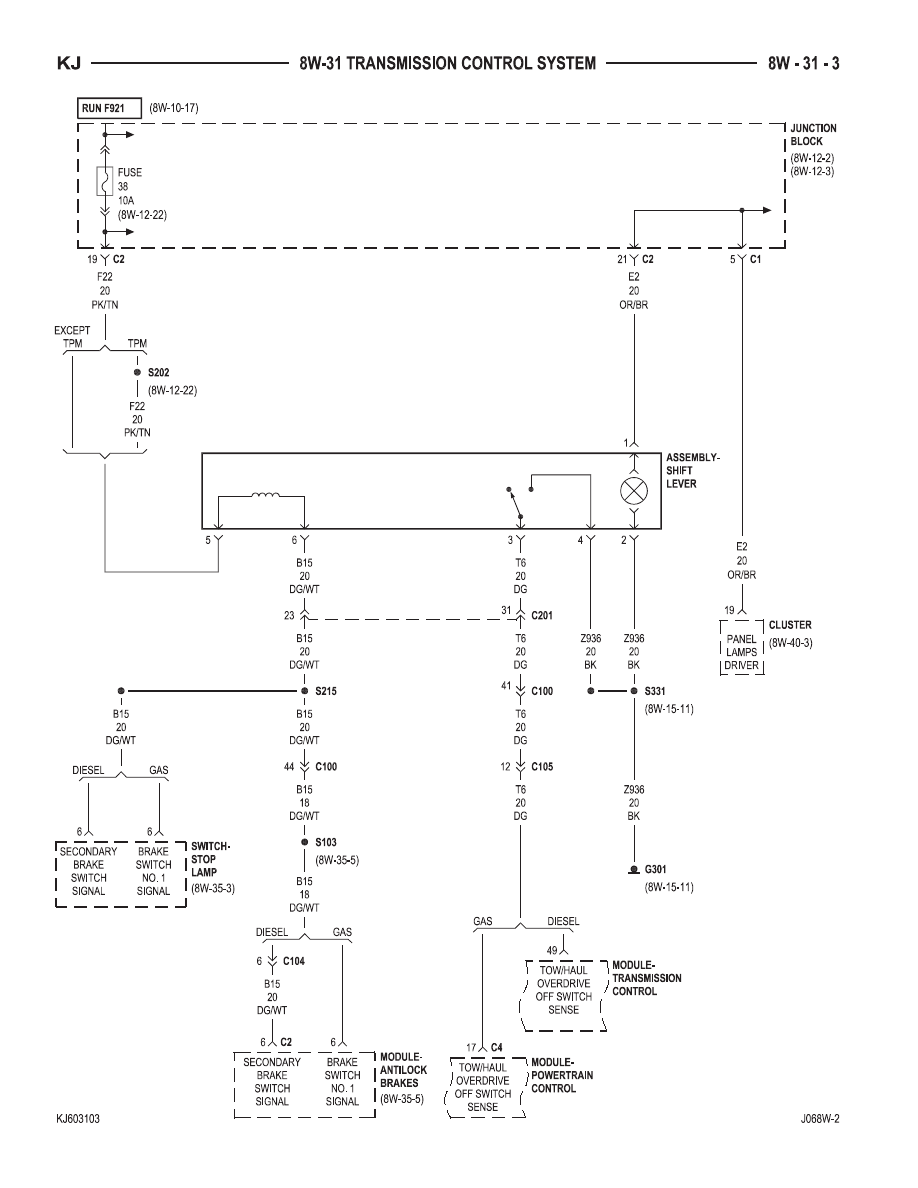

8W-31 TRANSMISSION CONTROL SYSTEM

Component

Page

Assembly-Shift Lever . . . . . . . . . . . . . . . . . 8W-31-3
Assembly-Transmission Solenoid/Pressure

Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-7

Assembly-Transmission

Solenoid/TRS . . . . . . . . . . . . 8W-31-2, 5, 6, 10, 11

Cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Data Link Connector . . . . . . . . . . . . . . . . . 8W-31-9
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-9
Fuse 28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-9
Fuse 38 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Fuse 39 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-6
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2, 7, 8
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-10
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
G111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-2
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31-3
Junction Block . . . . . . . . . . . . . . . . . . 8W-31-3, 6, 9
Lamp-Tail/Stop/Turn-Left . . . . . . . . . . . . . . 8W-31-6

Component

Page

Lamp-Tail/Stop/Turn-Right . . . . . . . . . . . . . 8W-31-6
Mirror-Inside Rearview . . . . . . . . . . . . . . . 8W-31-6
Module-Antilock Brakes . . . . . . . . . . . . . . . 8W-31-3
Module-Body Control . . . . . . . . . . . . . . . . . 8W-31-4
Module-Engine Control . . . . . . . . . . 8W-31-4, 10, 11
Module-Powertrain Control . . . 8W-31-2, 3, 5, 6, 7, 8
Module-Transmission

Control . . . . . . . . . . . . 8W-31-2, 3, 4, 5, 9, 10, 11

Power Distribution Center . . . . . . . 8W-31-2, 7, 8, 9
Relay-Transmission Control . . . . . . . . 8W-31-2, 7, 8
Sensor-Input Speed . . . . . . . . . . . . . . . . . . 8W-31-5
Sensor-Line Pressure . . . . . . . . . . . . . . . . 8W-31-10
Sensor-Output Speed . . . . . . . . . . . . . . . . . 8W-31-5
Sensor-Transfer Case Position . . . . . . . . . . 8W-31-4
Sensor-Transmission Range . . . . . . . . . . 8W-31-5, 6
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . . 8W-31-3
Wiring-Trailer Tow . . . . . . . . . . . . . . . . . . . 8W-31-6

KJ

8W-31 TRANSMISSION CONTROL SYSTEM

8W - 31 - 1
