Jeep Liberty KJ. Manual - part 160





5.

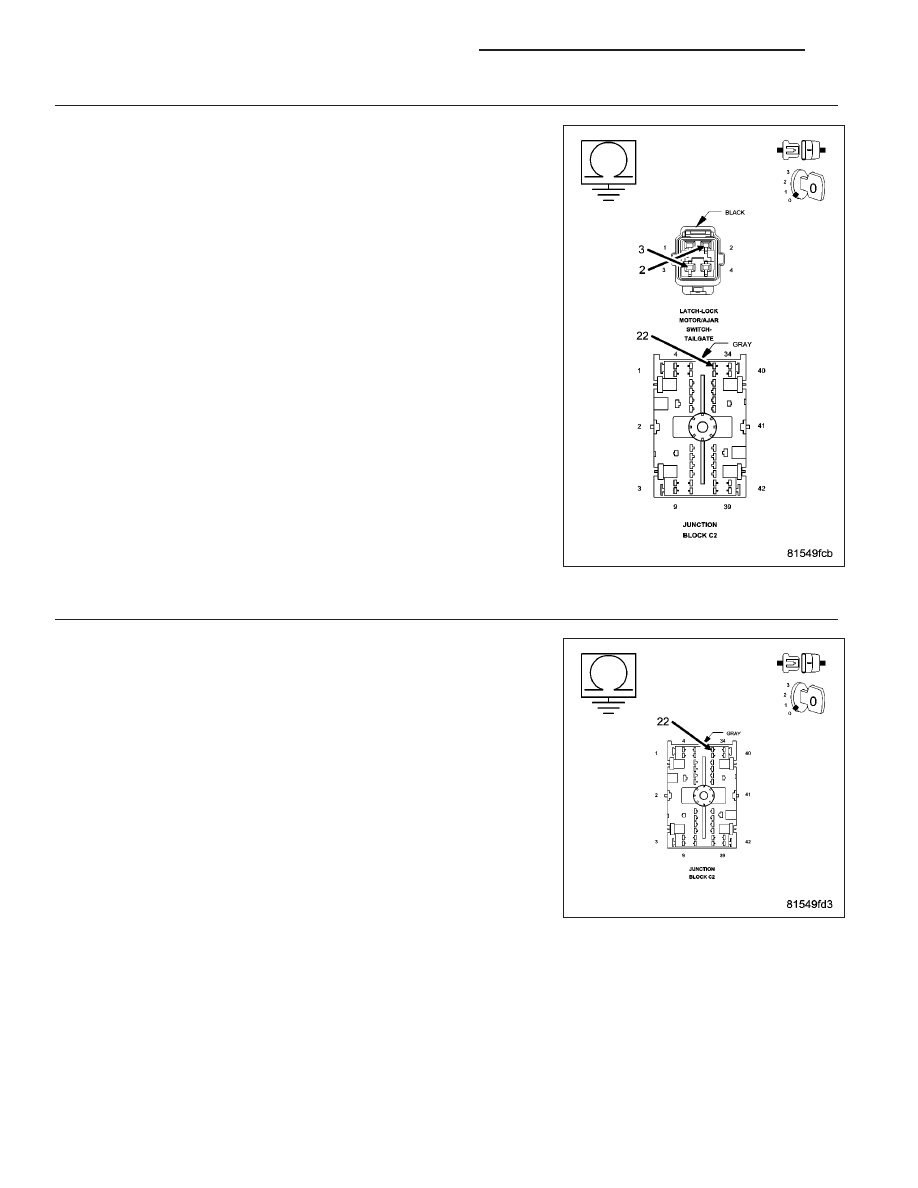

CHECK (P30) TAILGATE LOCK DRIVER CIRCUIT FOR A SHORT TO GROUND

Disconnect the Jumper wire installed in the previous step.

Measure the resistance between ground and the (P30) Tailgate Lock
Driver circuit in the Junction Block C2 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P30) Tailgate Lock Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 6

6.

CHECK (P31) TAILGATE UNLOCK DRIVER CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (P31) Tailgate Unlock
Driver circuit in the Junction Block C2 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P31) Tailgate Unlock Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 7

8N - 62

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

7.

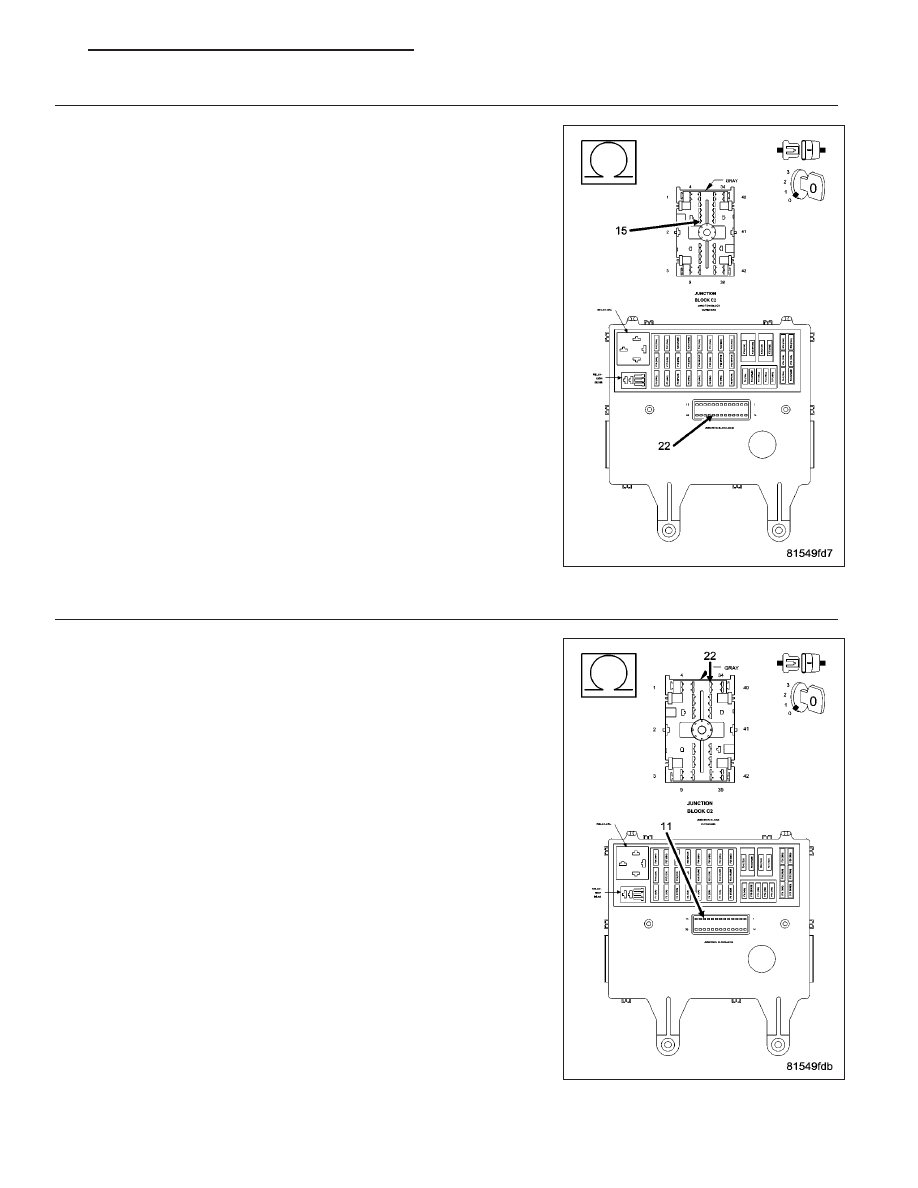

CHECK JUNCTION BLOCK (P30) TAILGATE LOCK DRIVER CIRCUIT FOR AN OPEN

Remove the Junction Block.

Remove the Body Control Module from the Junction Block.

Measure the resistance of the (P30) Tailgate Lock Driver circuit between
Junction Block C2 connector and the Junction Block - BCM connector.

Is the resistance below 1.0 ohm?

Yes

>> Go To 8

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Junction Block in accordance with service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8.

CHECK JUNCTION BLOCK (P31) TAILGATE UNLOCK DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (P31) Tailgate Unlock Driver circuit
between Junction Block C2 connector and the Junction Block - BCM
connector.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Junction Block in accordance with service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 63

8N - 64

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

POWER LOCKS

TABLE OF CONTENTS

page

page

POWER LOCKS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
DIAGNOSIS AND TESTING - POWER LOCKS . . . 68

DOOR LOCK / UNLOCK SWITCH

DIAGNOSIS AND TESTING - DOOR LOCK/

UNLOCK SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

DOOR LOCK MOTOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
DIAGNOSIS AND TESTING - DOOR LOCK

MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

FLIP-UP GLASS RELEASE SWITCH

DIAGNOSIS AND TESTING - FLIP-UP GLASS

RELEASE SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . 73

DOOR LOCK RELAY

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

REMOTE KEYLESS ENTRY MODULE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
DIAGNOSIS AND TESTING - REMOTE

KEYLESS ENTRY MODULE . . . . . . . . . . . . . . . . . . 75

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

REMOTE KEYLESS ENTRY TRANSMITTER

DIAGNOSIS AND TESTING - REMOTE

KEYLESS ENTRY TRANSMITTER . . . . . . . . . . . . 77

STANDARD PROCEDURE

STANDARD PROCEDURE - RKE

TRANSMITTER CUSTOMER
PREFERENCES

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

STANDARD PROCEDURE - RKE

TRANSMITTER PROGRAMING

. . . . . . . . . . . . . . . 78

STANDARD PROCEDURE - RKE

TRANSMITTER BATTERIES

. . . . . . . . . . . . . . . . . . 78

SPECIFICATIONS - REMOTE KEYLESS

ENTRY TRANSMITTER . . . . . . . . . . . . . . . . . . . . . . 78

TAILGATE CYLINDER LOCK SWITCH

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
DIAGNOSIS AND TESTING - TAILGATE

CYLINDER LOCK SWITCH . . . . . . . . . . . . . . . . . . . 79

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

KJ

POWER LOCKS

8N - 65
