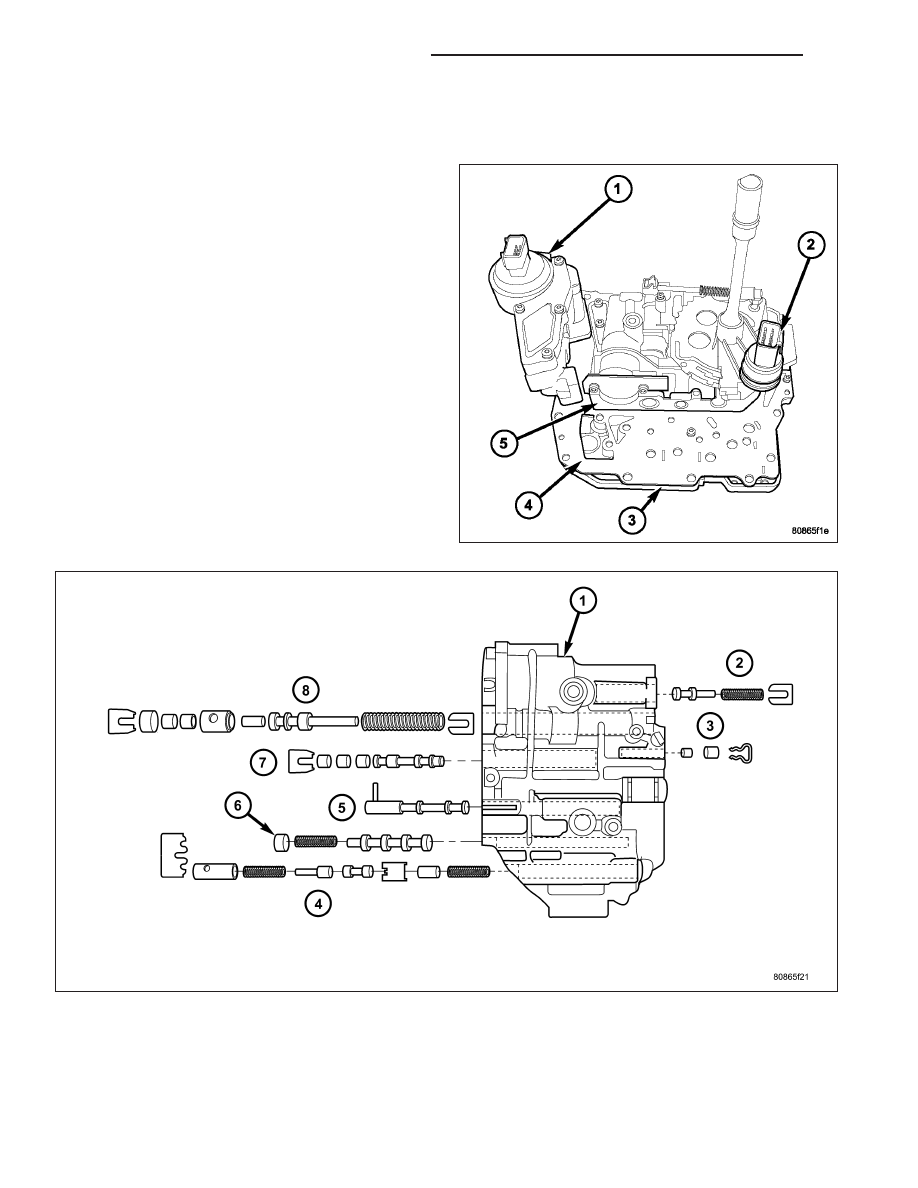

VALVE BODY

DESCRIPTION

The valve body assembly consists of a cast aluminum
valve body (5), separator plate (4), and transfer plate
(3). The valve body contains valves and check balls
that control fluid delivery to the torque converter
clutch, solenoid/pressure switch assembly, and fric-
tional clutches.

Also mounted to the valve body assembly are the
solenoid/pressure switch assembly and the transmis-
sion range sensor (2).

The valves contained within the valve body (1) include the following :

•

Regulator valve (8)

•

Solenoid switch valve (7)

•

Manual valve (5)

•

Converter clutch switch valve (6)

•

Converter clutch control valve (4)

•

Torque converter regulator valve (2)

21 - 404

AUTOMATIC TRANSMISSION - 42RLE

KJ

•

Low/Reverse switch valve (3)

In addition, the valve body also contains the thermal valve, #2, 3, 4 & 5 check balls and the 2/4 accumulator assem-
bly.

OPERATION

NOTE: (Refer to 21 - TRANSMISSION/AUTOMATIC - 42RLE - SCHEMATICS AND DIAGRAMS) for a visual aid
in determining valve location, operation and design.

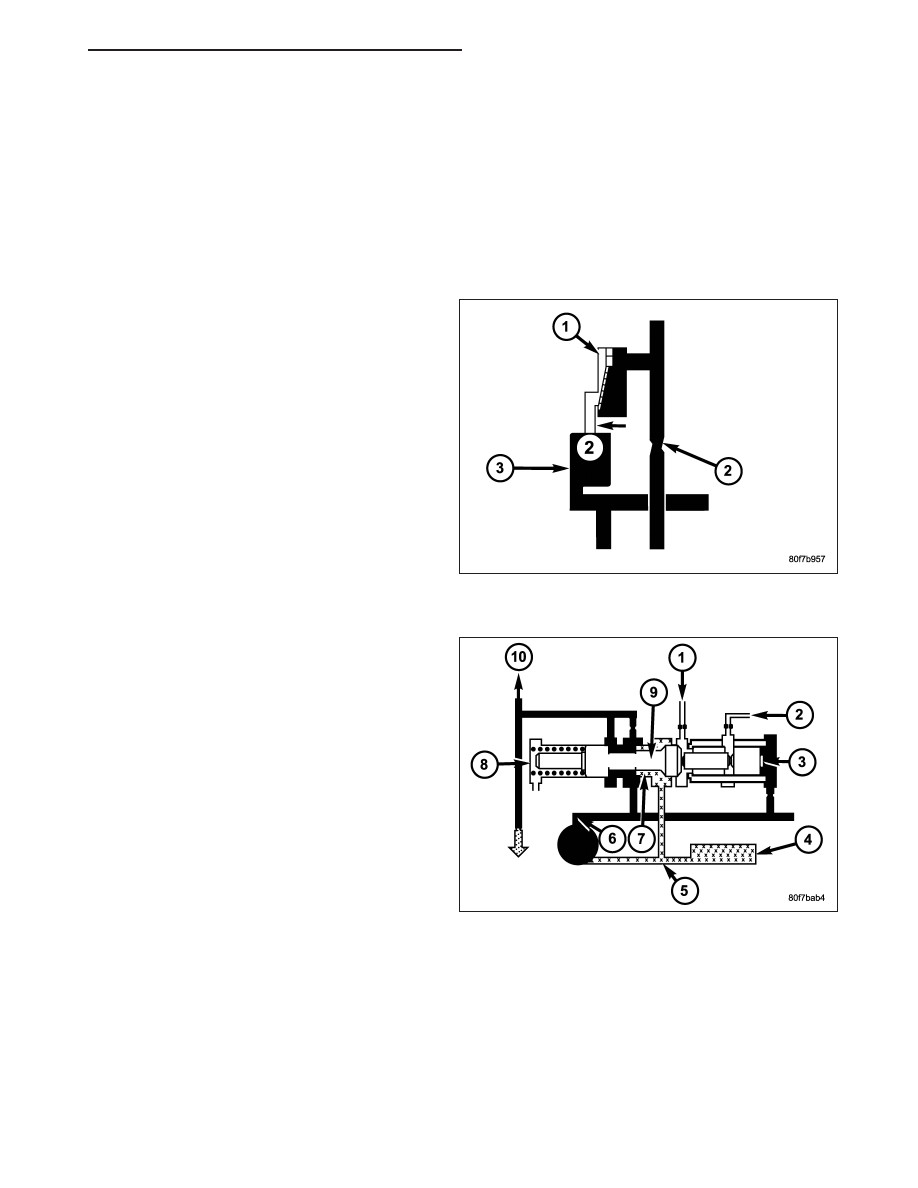

THERMAL VALVE

The thermal valve (1) is a bi-metallic shudder valve
that helps control the venting rate of oil pressure in
the underdrive clutch passage during release of the
clutch. When the oil temperature is approximately 20
degrees Fahrenheit or less, the valve is fully open to
assist in venting oil past the U1 orifice (2). At temper-
atures above 20 degrees, the valve starts to close and
becomes fully closed at approximately 140 degrees.
The thermal valve is located in the transfer plate of
the valve body.

REGULATOR VALVE

The regulator valve (9) controls hydraulic pressure in
the transmission. It receives unregulated pressure
from the pump (6), which works against spring tension
(8) to maintain oil at specific pressures. A system of
sleeves and ports allows the regulator valve to work at
one of three predetermined pressure levels. Regulated
oil pressure is also referred to as “line pressure.”

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 405

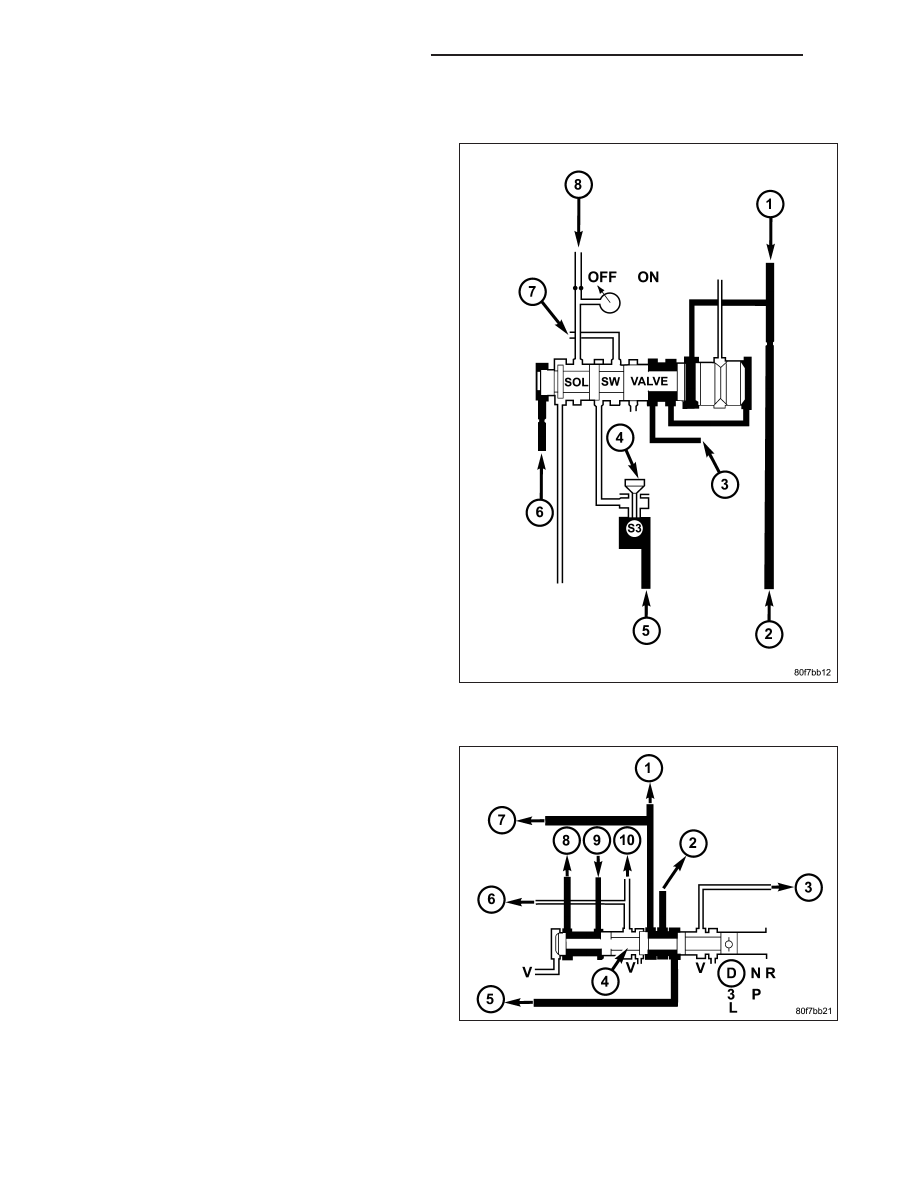

SOLENOID SWITCH VALVE

The solenoid switch valve controls line pressure from
the LR/CC solenoid (4). In one position, it allows the
low/reverse clutch to be pressurized. In the other, it
directs line pressure to the converter control and con-
verter clutch valves (7).

MANUAL VALVE

The manual valve (4) is operated by the mechanical
shift linkage. Its primary responsibility is to send line
pressure to the appropriate hydraulic circuits and sole-
noids. The valve has three operating ranges or
positions.

21 - 406

AUTOMATIC TRANSMISSION - 42RLE

KJ

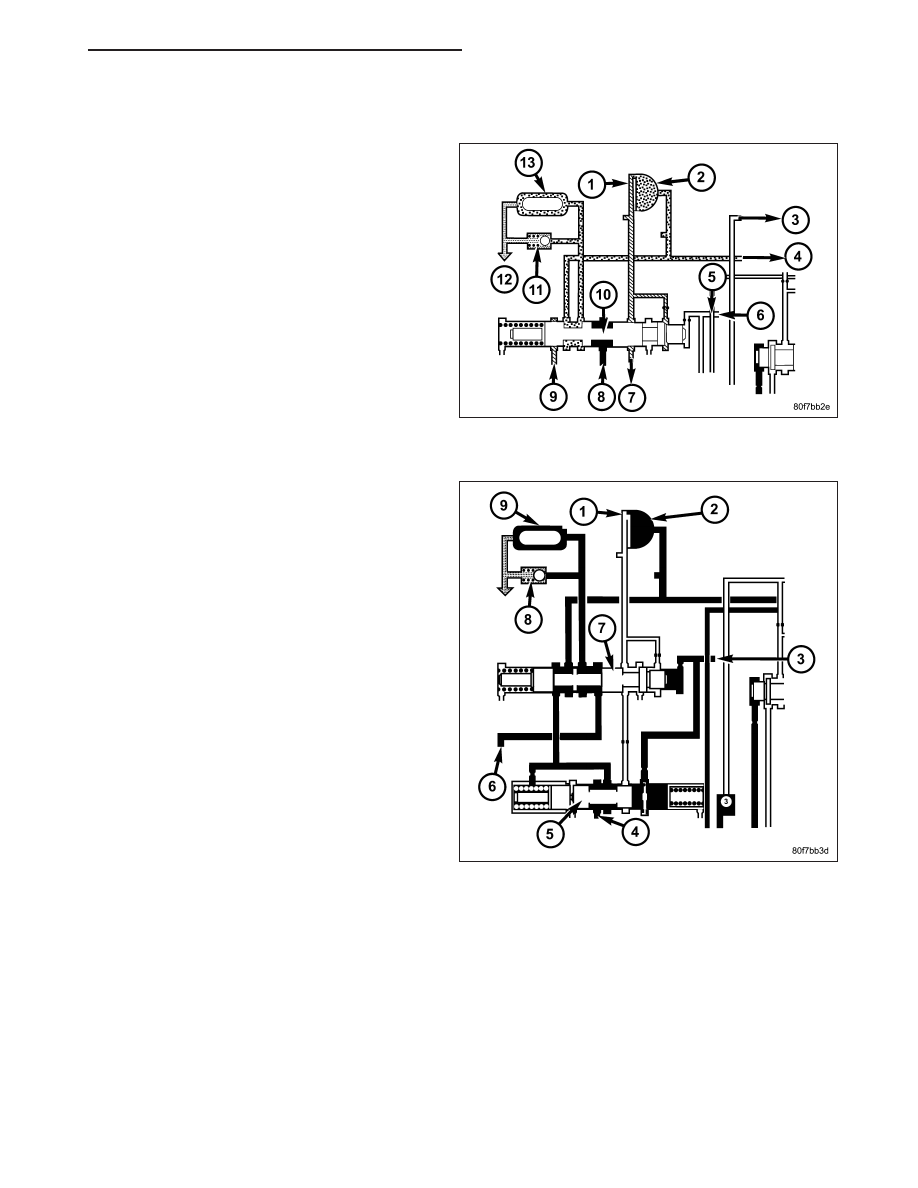

CONVERTER CLUTCH SWITCH VALVE

The main responsibility of the converter clutch switch
valve (10) is to control hydraulic pressure applied to
the front (off) side of the converter clutch piston. Line
pressure from the regulator valve (5) is fed to the
torque converter regulator valve (8). The pressure is
then directed to the converter clutch switch valve (10)
and to the front side of the converter clutch piston.
This pressure pushes the piston back and disengages
the converter clutch.

CONVERTER CLUTCH CONTROL VALVE

The converter clutch control valve (5) controls the
back (on) side of the torque converter clutch (1).
When the controller energizes or modulates the
LR/CC solenoid to apply the converter clutch piston,
both the converter clutch control valve (5) and the
converter control valve move, allowing pressure to be
applied to the back side of the clutch.

T/C REGULATOR VALVE

The torque converter regulator valve slightly regulates the flow of fluid to the torque converter.

LOW/REVERSE SWITCH VALVE

The low/reverse clutch is applied from different sources, depending on whether low (1st) gear or reverse is selected.
The low/reverse switch valve alternates positions depending on from which direction fluid pressure is applied. By
design, when the valve is shifted by fluid pressure from one channel, the opposing channel is blocked. The switch
valve alienates the possibility of a sticking ball check, thus providing consistent application of the low/reverse clutch
under these operating conditions.
