4. Install shift rails and forks (1) onto Build Fixture

9633 (2) and countershaft/mainshaft.

5. Install rear housing on mainshaft (1) with Installer

9636 (2).

21 - 44

MANUAL TRANSMISSION - NSG370

KJ

6. Remove rear housing with mainshaft, countershaft

and shift rails from fixture. Set assembly on rear
housing with shafts pointing up.

7. Install 5-6 synchronizer hub (1) detents, springs,

and balls (2).

8. Install fifth gear synchronizer friction ring (1) on 5-6

synchronizer hub (2).

9. Install fifth gear blocker ring (1) on 5-6 synchro-

nizer hub (2). Then hold blocker ring and center
synchronizer sleeve.

KJ

MANUAL TRANSMISSION - NSG370

21 - 45

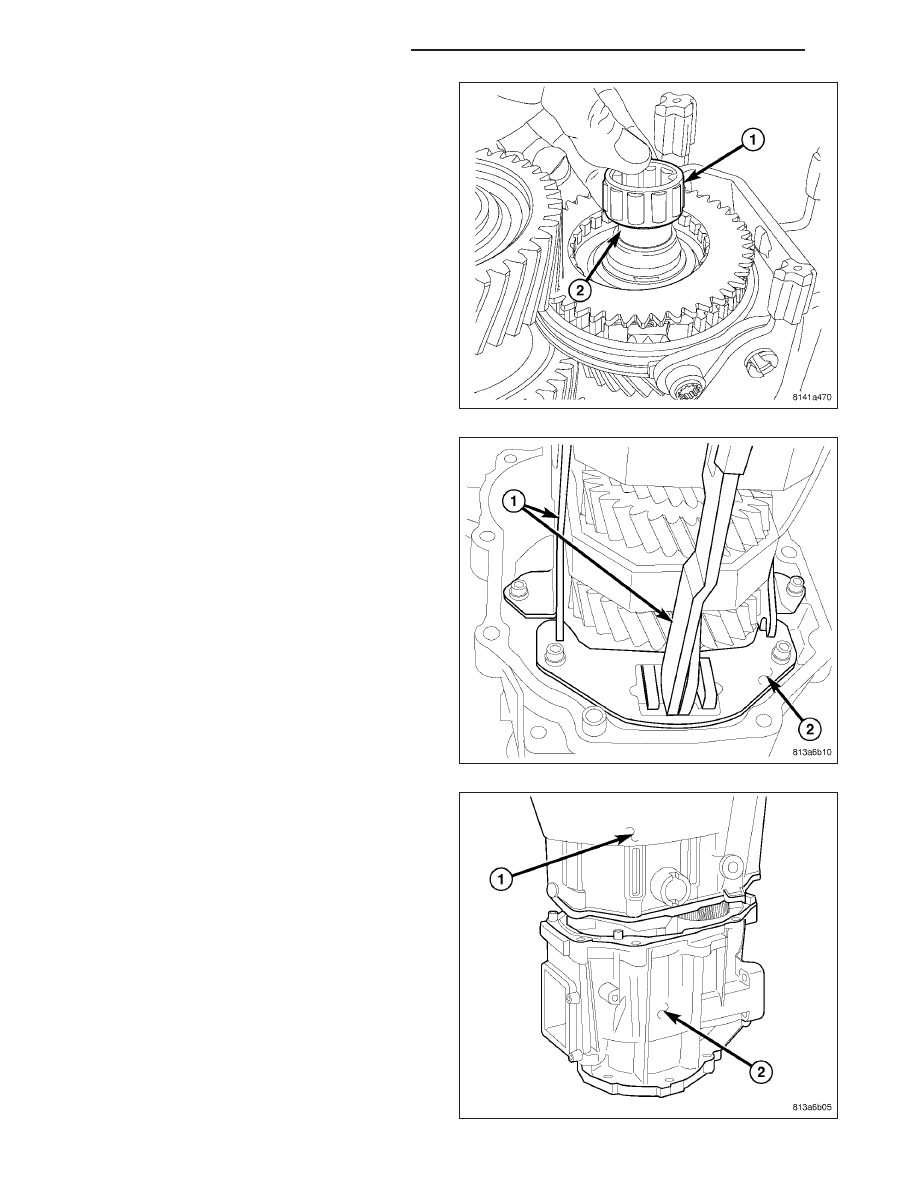

10. Install input shaft roller bearing (1) on mainshaft

(2).

11. Install shift rail (1) support plate (2) bolts and

tighten to 8 N·m (71 in. lbs.).

12. Apply MOPAR

T

Gasket Maker to front housing.

13. Install front housing (1) on rear housing (2) and

tighten bolts to 28 N·m (21 ft. lbs.).

21 - 46

MANUAL TRANSMISSION - NSG370

KJ

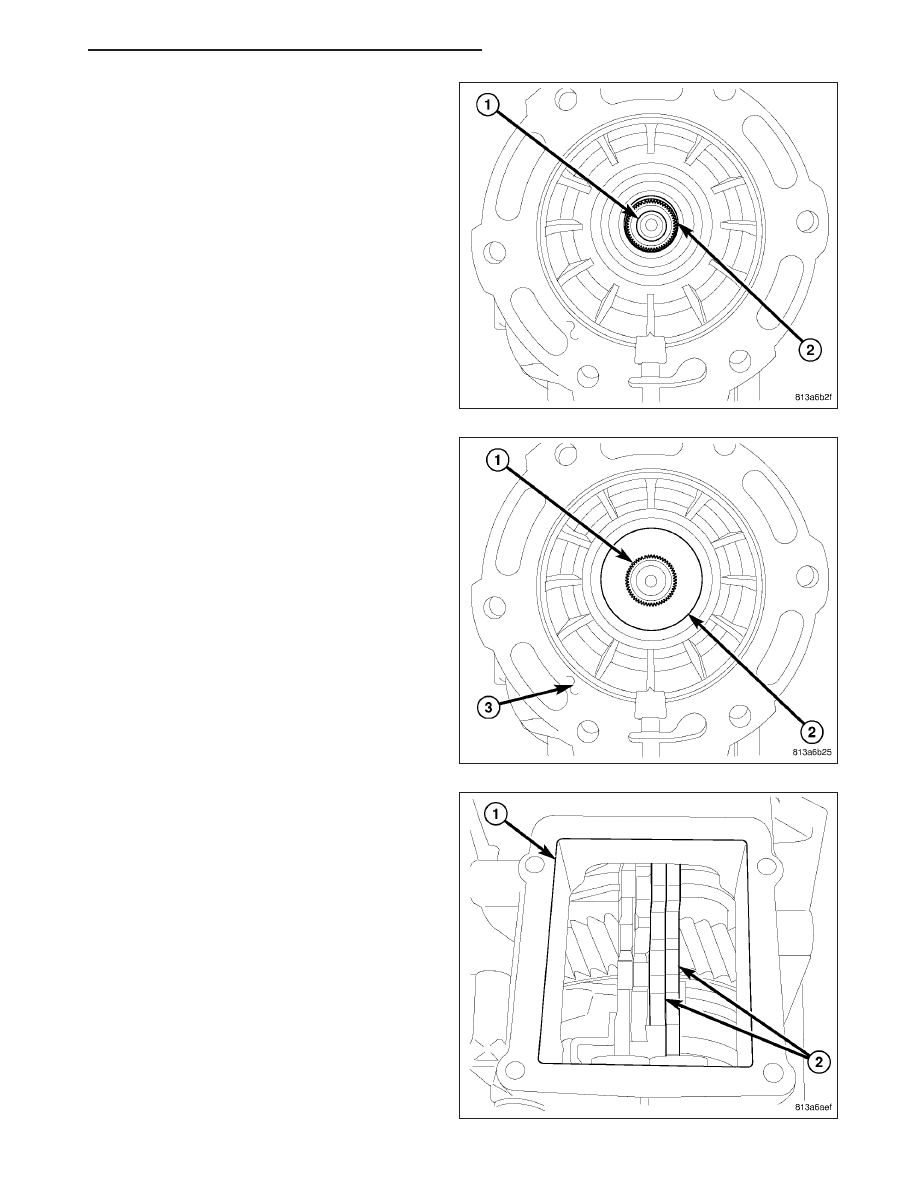

14. Install output shaft (1) snap ring (2) 4x4 only.

15. Install output shaft (1) seal (2) in rear housing

with Installer 9638.

16. Through the shift tower opening (1) move two

shift rails (2) forward to lock the transmission in
two gear.

KJ

MANUAL TRANSMISSION - NSG370

21 - 47
