B1612-PANEL ILLUMINATION CONTROL CIRCUIT (CONTINUED)

2.

CHECK THE UPPER SWITCH BANK FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Upper Switch Bank harness connector.

Turn the ignition on.

Activate the Panel Illumination.

With the scan tool, read DTCs.

Does the scan tool display- B1612-PANEL ILLUMINATION CON-
TROL CIRCUIT?

Yes

>> Go To 3

No

>> Replace the Upper Switch Bank in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

3.

CHECK THE LOWER SWITCH BANK FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Lower Switch Bank harness connector.

Turn the ignition on.

Activate the Panel Illumination.

With the scan tool, read DTCs.

Does the scan tool display- B1612-PANEL ILLUMINATION CON-
TROL CIRCUIT?

Yes

>> Go To 4

No

>> Replace the Upper Switch Bank in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8J - 26

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

WK

B1612-PANEL ILLUMINATION CONTROL CIRCUIT (CONTINUED)

4.

CHECK THE A/C HEATER CONTROL FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control harness connector.

Turn the ignition on.

Activate the Panel Illumination.

With the scan tool, read DTCs.

Does the scan tool display- B1612-PANEL ILLUMINATION CON-
TROL CIRCUIT?

Yes

>> Go To 5

No

>> Replace the A/C Control in accordance with the service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

5.

CHECK THE TRANSFER CASE SWITCH FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect theTransfer Case Switch harness connector.

Turn the ignition on.

Activate the Panel Illumination.

With the scan tool, read DTCs.

Does the scan tool display- B1612-PANEL ILLUMINATION CON-
TROL CIRCUIT?

Yes

>> Go To 6

No

>> Replace the Transfer Case Switch in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

WK

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 27

B1612-PANEL ILLUMINATION CONTROL CIRCUIT (CONTINUED)

6.

CHECK THE SHIFTER ASSEMBLY FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Shifter Assembly harness connector.

Turn the ignition on.

Activate the Panel Illumination.

With the scan tool, read DTCs.

Does the scan tool display- B1612-PANEL ILLUMINATION CON-
TROL CIRCUIT?

Yes

>> Go To 7

No

>> Replace the Shifter Assembly in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

7.

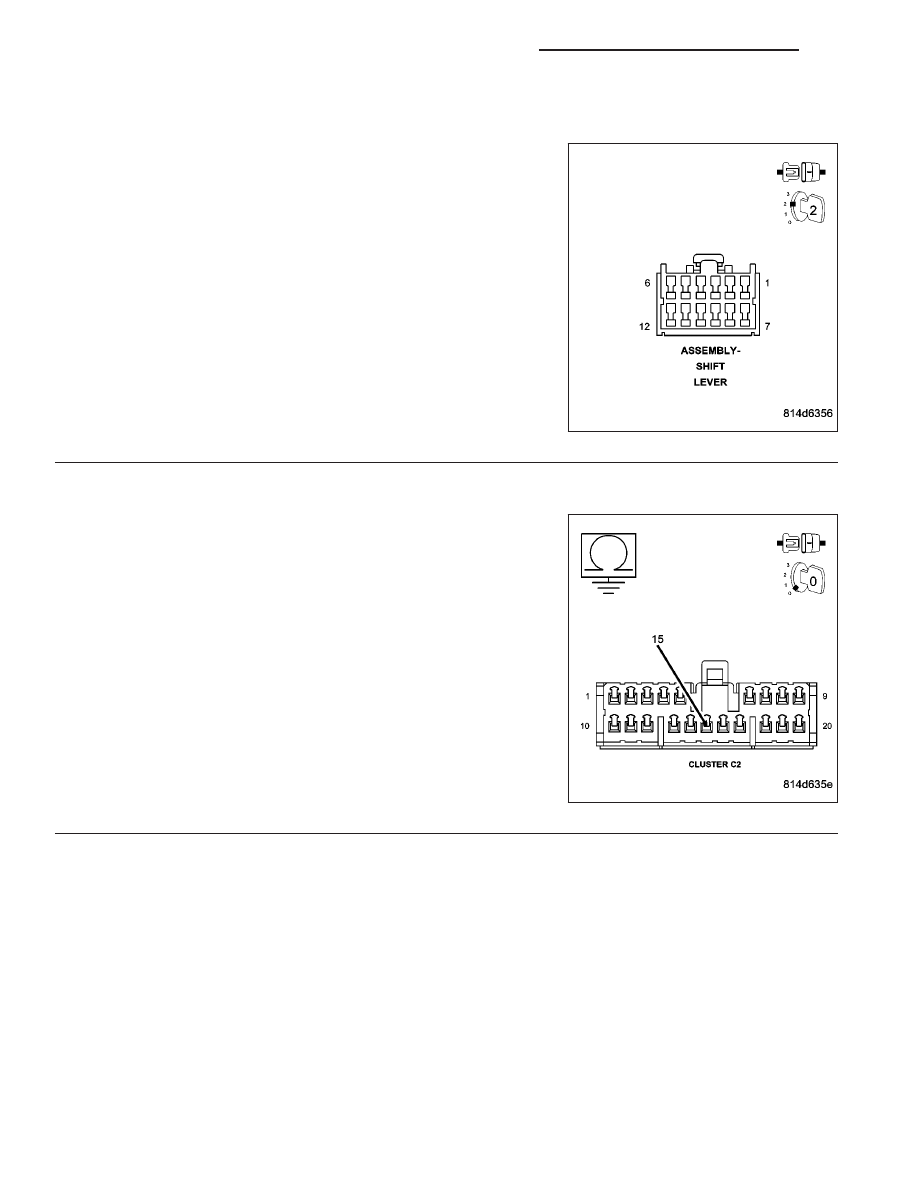

CHECK THE (E2) PANEL LAMPS DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C2 harness connector.

With all the above components disconnected, measure the resistance
to ground of the (E2) Panel Lamps Driver Circuit from the Instrument
Cluster C2 harness connector.

Is the resistance less than 10K ohms?

Yes

>> Repair the (E2) Panel Lamps Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 8

8J - 28

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

WK

B1612-PANEL ILLUMINATION CONTROL CIRCUIT (CONTINUED)

8.

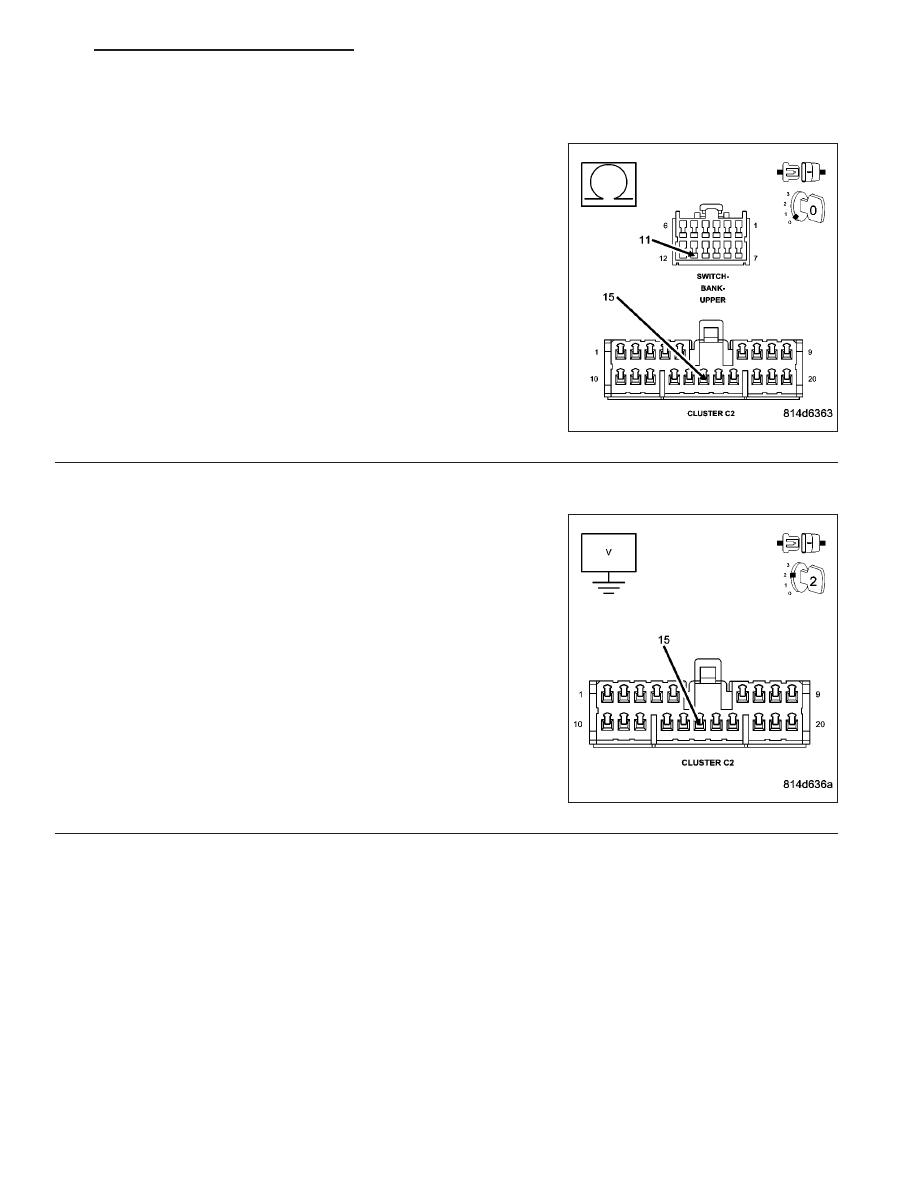

CHECK THE (E2) PANEL LAMPS DRIVER CIRCUIT FOR AN OPEN

With all the above components disconnected, measure the resistance
of the (E2) Panel Lamps Driver Circuit between the Instrument Cluster
C2 harness connector and the Upper Switch Bank harness connector.

Is the resistance greater than 10K ohms?

Yes

>> Repair the (E2) Panel Lamps Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Go To 9

9.

CHECK THE (E2) PANEL LAMPS DRIVER CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition on.

With all the above components disconnected, measure the voltage of
the (E2) Panel Lamps Driver Circuit from the Instrument Cluster C2
harness connector.

Is the voltage above 5.0 volts?

Yes

>> Repair the (E2) Panel Lamps Driver circuit for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Instrument Cluster in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

WK

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 29
