CAUTION: Use extreme caution when crankshaft polishing is necessary to remove minor nicks and
scratches. The crankshaft seal flange is especially machined to complement the function of the rear oil seal.

6. For bubbles that remain steady with shaft rotation, no further inspection can be done until disassembled.

OIL

STANDARD PROCEDURE - ENGINE OIL SERVICE

The engine oil level indicator (2) is located at the right
rear of the engine on the 4.7L engines.

CRANKCASE OIL LEVEL INSPECTION

CAUTION: Do not overfill crankcase with engine oil, pressure loss or oil foaming can result.

Inspect engine oil level approximately every 800 kilometers (500 miles). Unless the engine has exhibited loss of oil
pressure, run the engine for about five minutes before checking oil level. Checking engine oil level on a cold engine
is not accurate.

To ensure proper lubrication of an engine, the engine oil must be maintained at an acceptable level. The acceptable
levels are indicated between the ADD and SAFE marks on the engine oil dipstick.

1. Position vehicle on level surface.

2. With engine OFF, allow approximately ten minutes for oil to settle to bottom of crankcase, remove engine oil

dipstick.

3. Wipe dipstick clean.

4. Install dipstick and verify it is seated in the tube.

5. Remove dipstick, with handle held above the tip, take oil level reading.

6. Add oil only if level is below the ADD mark on dipstick.

ENGINE OIL CHANGE

Change engine oil at mileage and time intervals described in Maintenance Schedules.

Run engine until achieving normal operating temperature.

1. Position the vehicle on a level surface and turn engine off.

2. Hoist and support vehicle on safety stands.

3. Remove oil fill cap.

4. Place a suitable drain pan under crankcase drain.

9 - 1396

ENGINE - 4.7L SERVICE INFORMATION

WK

5. Remove drain plug from crankcase and allow oil to drain into pan. Inspect drain plug threads for stretching or

other damage. Replace drain plug if damaged.

6. Install drain plug in crankcase.

7. Lower vehicle and fill crankcase with specified type and amount of engine oil described in this section.

8. Install oil fill cap.

9. Start engine and inspect for leaks.

10. Stop engine and inspect oil level.

NOTE: Care should be exercised when disposing used engine oil after it has been drained from a vehicle
engine. Refer to the WARNING at beginning of this section.

FILTER - ENGINE OIL

REMOVAL

All engines are equipped with a high quality full-flow,
disposable type oil filter. DaimlerChrysler Corporation
recommends a Mopar

T

or equivalent oil filter be used.

1. Position a drain pan under the oil filter.

2. Using a suitable oil filter wrench loosen filter.

3. Rotate the oil filter counterclockwise to remove it

from the cylinder block oil filter boss.

4. When filter separates from cylinder block oil filter

boss, tip gasket end upward to minimize oil spill.
Remove filter from vehicle.

NOTE: Make sure filter gasket was removed with
filter.

5. With a wiping cloth, clean the gasket sealing sur-

face of oil and grime.

INSTALLATION

1. Lightly lubricate oil filter gasket (2) with engine oil.

2. Thread filter (3) onto adapter nipple. When gasket

makes contact with sealing surface, hand tighten
filter one full turn, do not over tighten.

3. Add oil, verify crankcase oil level and start engine.

Inspect for oil leaks.

WK

ENGINE - 4.7L SERVICE INFORMATION

9 - 1397

PAN - ENGINE OIL

DESCRIPTION

The engine oil pan is made of laminated steel and has a single plane sealing surface. The sandwich style oil pan
gasket has an integrated windage tray and steel carrier. The sealing area of the gasket is molded with rubber and
is designed to be reused as long as the gasket is not cut, torn or ripped.

REMOVAL

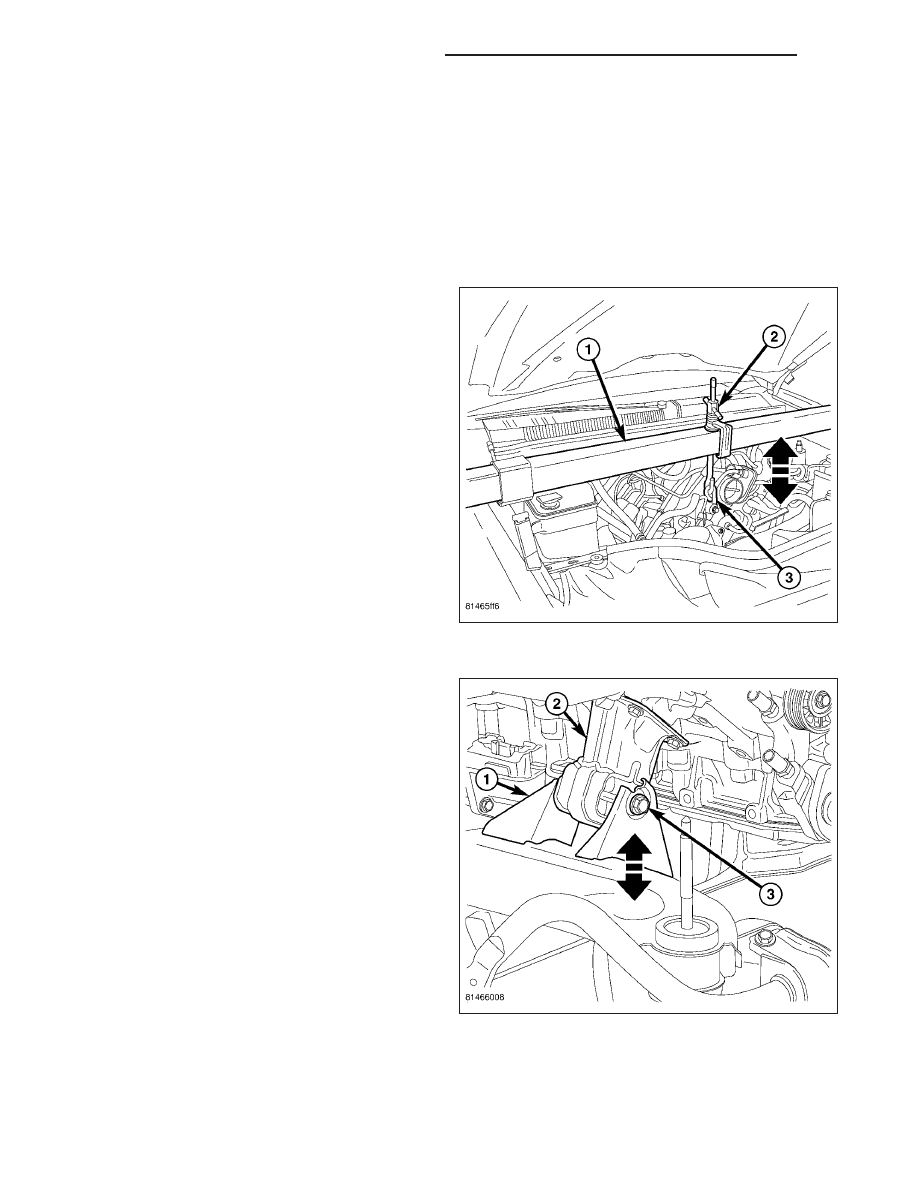

1. Disconnect the negative battery cable.

2. Install engine support fixture (1) special tool #

8534. Do not raise engine at this time.

3. Loosen both left and right side engine mount

through bolts (3). Do not remove bolts.

9 - 1398

ENGINE - 4.7L SERVICE INFORMATION

WK

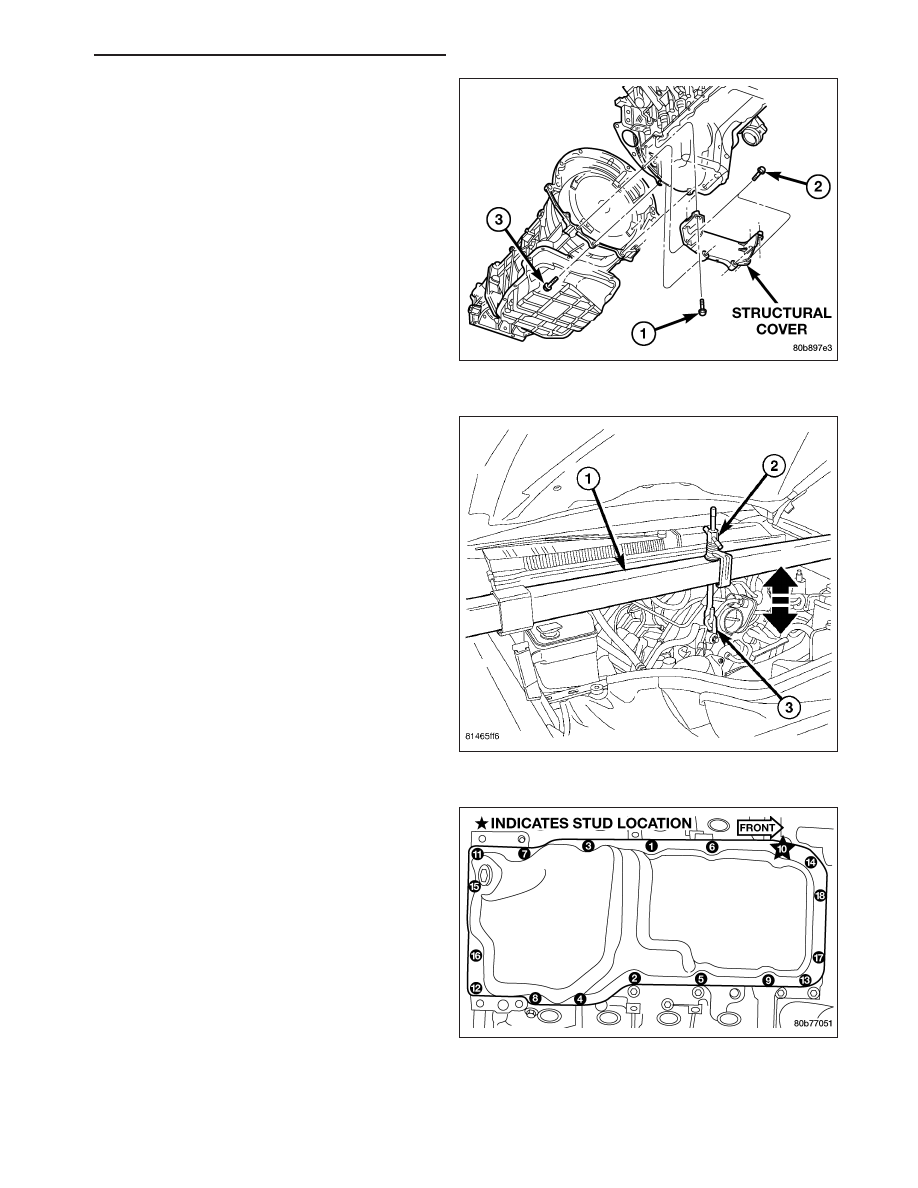

4. Remove the structural dust cover.

5. Drain engine oil.

CAUTION: Only raise the engine enough to pro-
vide clearance for oil pan removal. Check for
proper clearance at fan shroud to fan and cowl to
intake manifold.

6. Raise engine using special tool (1) # 8534 to pro-

vide clearance to remove oil pan.

NOTE: Do not pry on oil pan or oil pan gasket.
Gasket is integral to engine windage tray and does
not come out with oil pan.

7. Remove the oil pan mounting bolts and oil pan.

8. Unbolt oil pump pickup tube and remove tube.

9. Inspect the integral windage tray and gasket and

replace as needed.

CLEANING

1. Clean oil pan in solvent and wipe dry with a clean cloth.

2. Clean the oil pan gasket surface. DO NOT use a grinder wheel or other abrasive tool to clean sealing surface.

3. Clean oil screen and tube thoroughly in clean solvent.

WK
