*NO CRANK CONDITION

9 - 1144

ENGINE ELECTRICAL DIAGNOSTICS

WK

*NO CRANK CONDITION (CONTINUED)

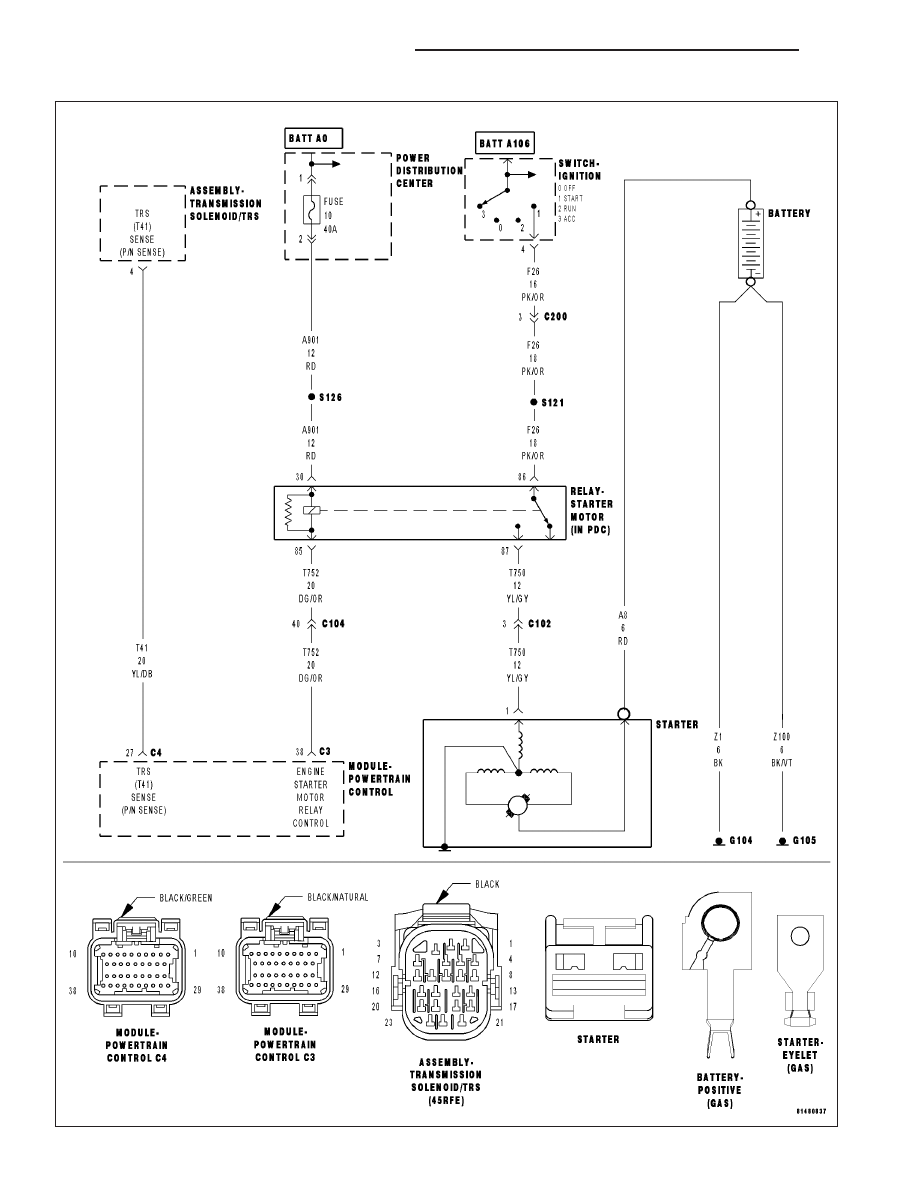

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

Possible Causes

MECHANICAL CONDITION

BATTERY CIRCUIT RESISTANCE TOO HIGH

(F26) FUSED IGNITION SWITCH OUTPUT CIRCUIT

(A901) FUSED B+ CIRCUIT OPEN

(T752) STARTER RELAY CONTROL CIRCUIT OPEN

(T750) STARTER RELAY OUTPUT CIRCUIT OPEN

TRANSMISSION RANGE SENSOR

STARTER RELAY

STARTER

Diagnostic Test

1.

MECHANICAL CONDITION

NOTE: Verify the battery is fully charged and capable of passing a load test before continuing.

WARNING: Make sure the battery is disconnected, then wait two minutes before proceeding. Failure to do
so may result in personal injury or possible death.
Turn the engine over by hand to make sure the engine is not seized.

Is the engine able to turn over?

Yes

>> Go To 2

No

>> Repair the mechanical condition preventing the starter motor from cranking.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

TRANSMISSION RANGE SENSOR

Turn the ignition off.

Disconnect the TRS harness connectors.

Move the Gear selector through all gear positions, from Park to 1st
and back.

While moving the gear selector through each gear, measure the resis-
tance between ground and the TRS (T41) Sense (P/N Sense) circuit
at the TRS connector.

NOTE: The circuit is grounded in Park and Neutral and open in
the other positions.

Did the resistance change from above 100 kohms (open) to
below 10.0 ohms (grounded) ?

Yes

>> Go To 3

No

>> Replace the Transmission Range Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 1145

*NO CRANK CONDITION (CONTINUED)

3.

EXCESSIVE RESISTANCE IN THE BATTERY CIRCUIT

Turn the ignition off.

Check the Battery Cables for excessive resistance using the service information procedure.

Did either Battery Cable have a voltage drop greater than 0.2 of a volt?

Yes

>> Repair the excessive resistance in the Battery circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

STARTER RELAY

Turn ignition off.

Remove the Starter Relay from IPM.

CAUTION: The Parking Brake must be on and the Transmission must be in park for a vehicle equipped with
an automatic transmission.

WARNING: When the engine is operating, do not stand in direct line with the fan. Do not put your hands
near the pulleys, belts, or fan. Do not wear loose clothing. Failure to follow these instructions can result in
personal injury or death.
Briefly connect a jumper wire between (A901) Fused B+ circuit and the (T750) Starter Relay Output circuit.

Did the Starter Motor crank the engine?

Yes

>> Go To 5

No

>> Go To 7

5.

(F26) FUSED IGNITION SWITCH OUTPUT CIRCUIT

Ignition on, engine not running.

Using a 12-volt test light, probe the (F26) Fused Ignition Switch Output circuit in the Starter Relay connector.

While observing 12-volt test light, hold ignition key in the start position.

Does the test light illuminate brightly?

Yes

>> Go To 6

No

>> Repair the excessive resistance in the (F26) Fused Ignition Switch Output circuit. Inspect related fuses

and repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

6.

(T752) STARTER RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Remove the Starter Relay from the IPM.

Disconnect the C3 PCM harness connector.

Measure the resistance in the (T752) Starter Relay Control circuit from the Relay terminal to the appropriate termi-
nal of special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Starter Motor Relay.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Repair the open in the (T752) Starter Relay Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1146

ENGINE ELECTRICAL DIAGNOSTICS

WK

*NO CRANK CONDITION (CONTINUED)

7.

(A901) FUSED B+ CIRCUIT

Turn the ignition off.

Using a 12-volt test light connected to ground, probe the (A901) Fused B+ circuit at the Starter Relay terminal.

Does the test light illuminate brightly?

Yes

>> Go To 8

No

>> Repair the excessive resistance or short to ground in the (A901) Fused B+ circuit. Inspect related fuses

and repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

8.

(T750) STARTER RELAY OUTPUT CIRCUIT OPEN

Disconnect the Starter Relay Output connector from the Starter Solenoid.

Measure the resistance of the (T750) Starter Relay Output circuit between the Relay and the Solenoid harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 9

No

>> Repair the open in the Starter Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9.

STARTER

If there are no other possible causes remaining, review repair.

Repair

Replace the Starter.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
