STANDARD PROCEDURE

BRAKE FLUID LEVEL

Always clean the master cylinder reservoir (4) and cap
before checking fluid level. If not cleaned, dirt could
enter the fluid.

The fluid fill level is indicated on the side of the master
cylinder reservoir (4).

The correct fluid level is to the MAX indicator on the
side of the reservoir. If necessary, add fluid to the
proper level.

SPECIFICATIONS

BRAKE FLUID

The brake fluid used in this vehicle must conform to DOT 3 specifications and SAE J1703 standards. No other type
of brake fluid is recommended or approved for usage in the vehicle brake system. Use only Mopar brake fluid or an
equivalent from a tightly sealed container.

CAUTION: Never use reclaimed brake fluid or fluid from an container which has been left open. An open
container of brake fluid will absorb moisture from the air and contaminate the fluid.

CAUTION: Never use any type of a petroleum-based fluid in the brake hydraulic system. Use of such type
fluids will result in seal damage of the vehicle brake hydraulic system causing a failure of the vehicle brake
system. Petroleum based fluids would be items such as engine oil, transmission fluid, power steering fluid,
etc.

5 - 26

BRAKES - BASE - SERVICE INFORMATION

WK

FLUID RESERVOIR

REMOVAL

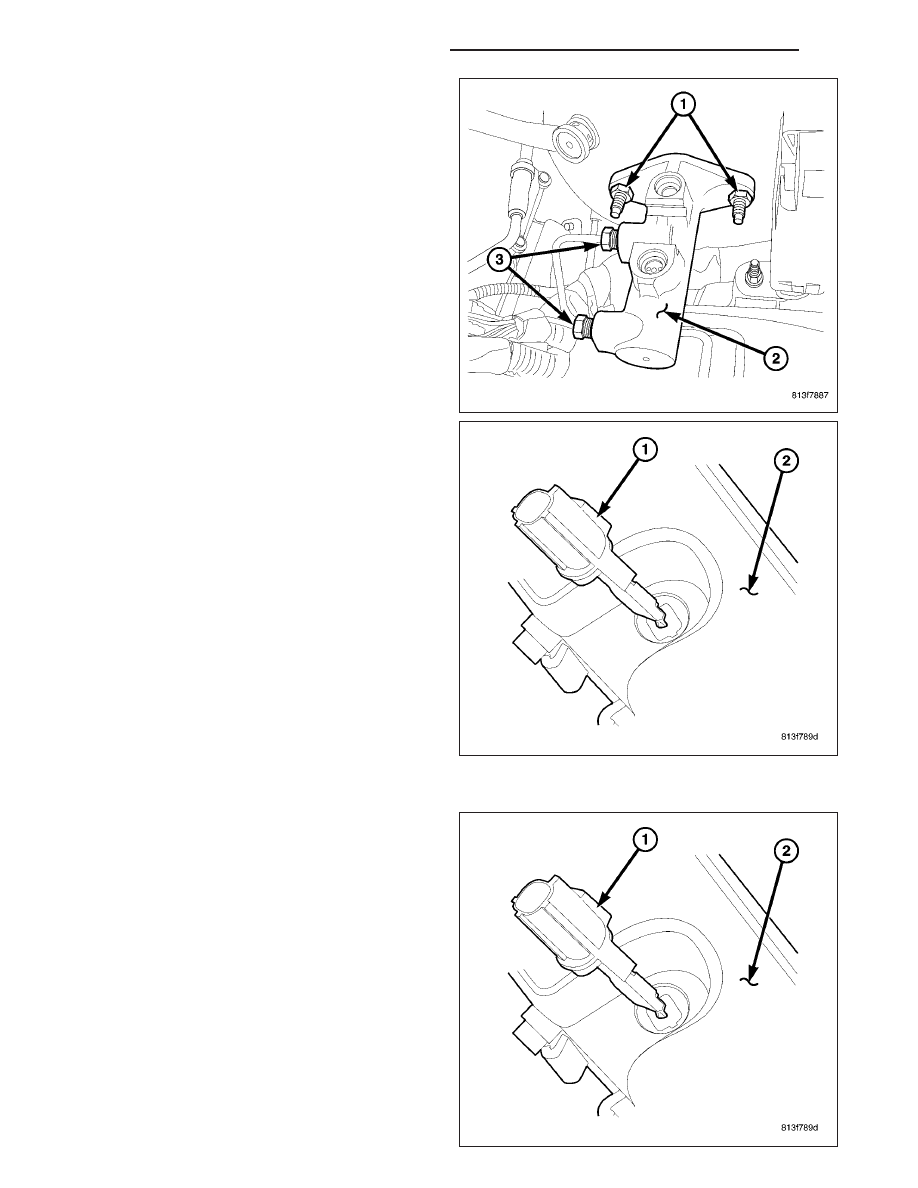

1. Install a brake pedal prop rod.

2. Remove reservoir cap and remove fluid with a

cleansuction gun.

3. Remove the wire connector from the brake fluid

level sensor (2).

4. Remove the fluid reservoir (1) from the master cyl-

inder (3).

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 27

5. Pull the reservoir straight up out of the cylinder (2).

6. Remove and discard grommets from the cylinder

body (2).

7. Remove the fluid level sensor (1) from the reservoir

(2) if needed.

INSTALLATION

1. Install the fluid level sensor (1) into the reservoir

(2) if removed.

5 - 28

BRAKES - BASE - SERVICE INFORMATION

WK

2. Lubricate new o-rings (2) with clean brake fluid.

CAUTION: Do not use tools to install the o-rings.
Tools may cut, or tear the o-rings. Install the
o-rings using finger pressure only.

3. Start reservoir in o-rings then press the reservoir

straight down to seat the reservoir into the cylinder
o-rings.

CAUTION: Do not rock the reservoir during instal-
lation.

4. Verify retaining tabs are seated.

5. Install the wire connector to the brake fluid level

sensor (2).

6. Remove brake pedal prop rod.

7. Fill master cylinder.
