INSTALLATION - PRIMARY/SECONDARY BRAKE TUBES

1. Install the primary or secondary brake tubes to the master cylinder.

2. Install the primary or secondary brake tubes to the HCU.

3. Remove the brake pedal prop rod.

4. Fill and bleed the brake system.

BRAKE PADS / SHOES

REMOVAL

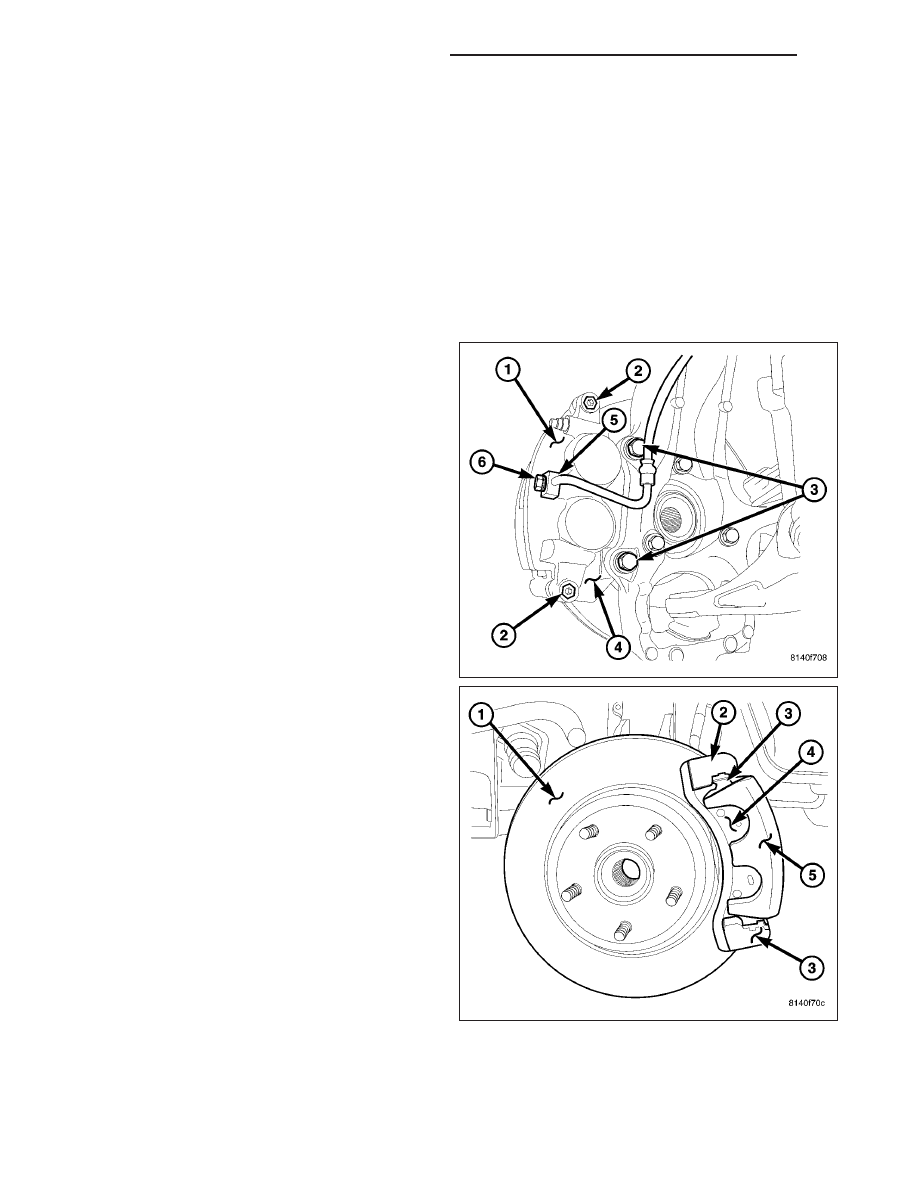

FRONT DISC BRAKE SHOES

1. Raise and support vehicle.

2. Remove wheel and tire assembly.

3. Drain small amount of fluid from master cylinder

brake reservoir with clean suction gun.

4. Remove the 2 caliper mounting bolts (2).

5. Compress the caliper and remove from the adaptor

(4).

6. Secure caliper (1) to nearby suspension part with

wire. Do not allow brake hose to support caliper
weight.

7. Remove the inboard and outboard brake pads (4)

from the caliper adapter (2).

8. Remove the anti-rattle clips (3) from the brake cal-

iper adapter (2).

5 - 14

BRAKES - BASE - SERVICE INFORMATION

WK

REAR DISC BRAKE PADS

1. Raise and support vehicle.

2. Remove rear wheel and tire assembly.

3. Drain small amount of fluid from master cylinder brake reservoir with a clean suction gun.

4. Bottom caliper pistons into the caliper by prying the

caliper over.

5. Remove the caliper slide pins (4).

6. Remove caliper (1) from the anchor.

7. Secure caliper (1) to nearby suspension part with

wire. Do not allow brake hose to support caliper
weight.

8. Remove the inboard & outboard brake pads from

the caliper.

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 15

INSTALLATION

FRONT DISC BRAKE SHOES

1. Remove and clean all rust and debris from the anti-

rattle clip mounting surfaces (3) on the brake cali-
per adapter (2).

2. Install new anti-rattle clips (3) into the caliper

adapter (2).

3. Install the inboard and outboard brake pads (4)

onto the caliper adapter (2).

4. Install caliper (5) on the caliper adapter (2).

5. Install the caliper slide pin bolts (2) and tighten to

72 N·m (53 ft. lbs.).

6. Install wheel and tire assembly.

7. Remove support and lower vehicle.

8. Pump brake pedal until caliper pistons and brake

pads are seated and a firm brake pedal is
obtained.

9. Fill brake fluid.

5 - 16

BRAKES - BASE - SERVICE INFORMATION

WK

REAR DISC BRAKE PADS

1. Install the inboard & outboard brake pads onto the

caliper.

2. Lubricate the slide pins and slide pin bushings with

caliper slide grease or the grease provided with the
brake pads.

3. Install caliper (1) on the anchor.

4. Install the caliper slide pin bolts (4) and tighten to

25 N·m (18 ft. lbs.).

5. Install wheel and tire assembly.

6. Remove support and lower vehicle.

7. Pump brake pedal until caliper piston and brake

pads are seated and a firm brake pedal is
obtained.

8. Fill brake fluid level if necessary.

DISC BRAKE CALIPERS

DESCRIPTION

The calipers are a single piston type in the rear and dual piston type in the front. The calipers are free to slide
laterally, this allows continuous compensation for lining wear.
