4. Install differential bushing bolt and nut. Tighten nut

to 95 N·m (70 ft. lbs.)

5. Install differential vent hose.

6. Install half shaft into axle and knuckles. Verify axle

are engaged in the axle.

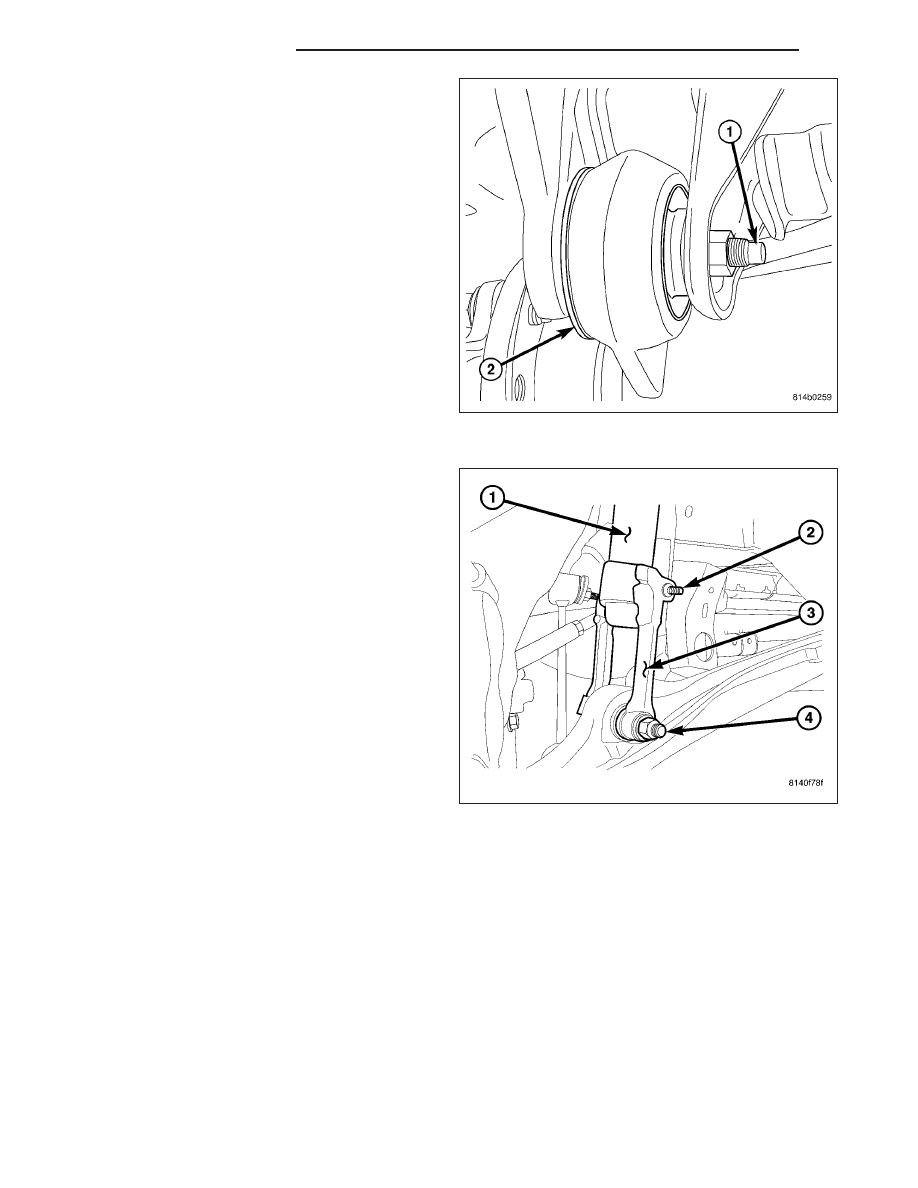

7. Install clevis (3) bolt and nut (4) on lower control

arms and tighten to specification.

3 - 66

FRONT AXLE - C200F

WK

8. Install upper control arms on knuckles and tighten

ball joint nuts to specifications.

9. Install tie rod ends (4) and nuts (5) on knuckles

and tighten to specifications.

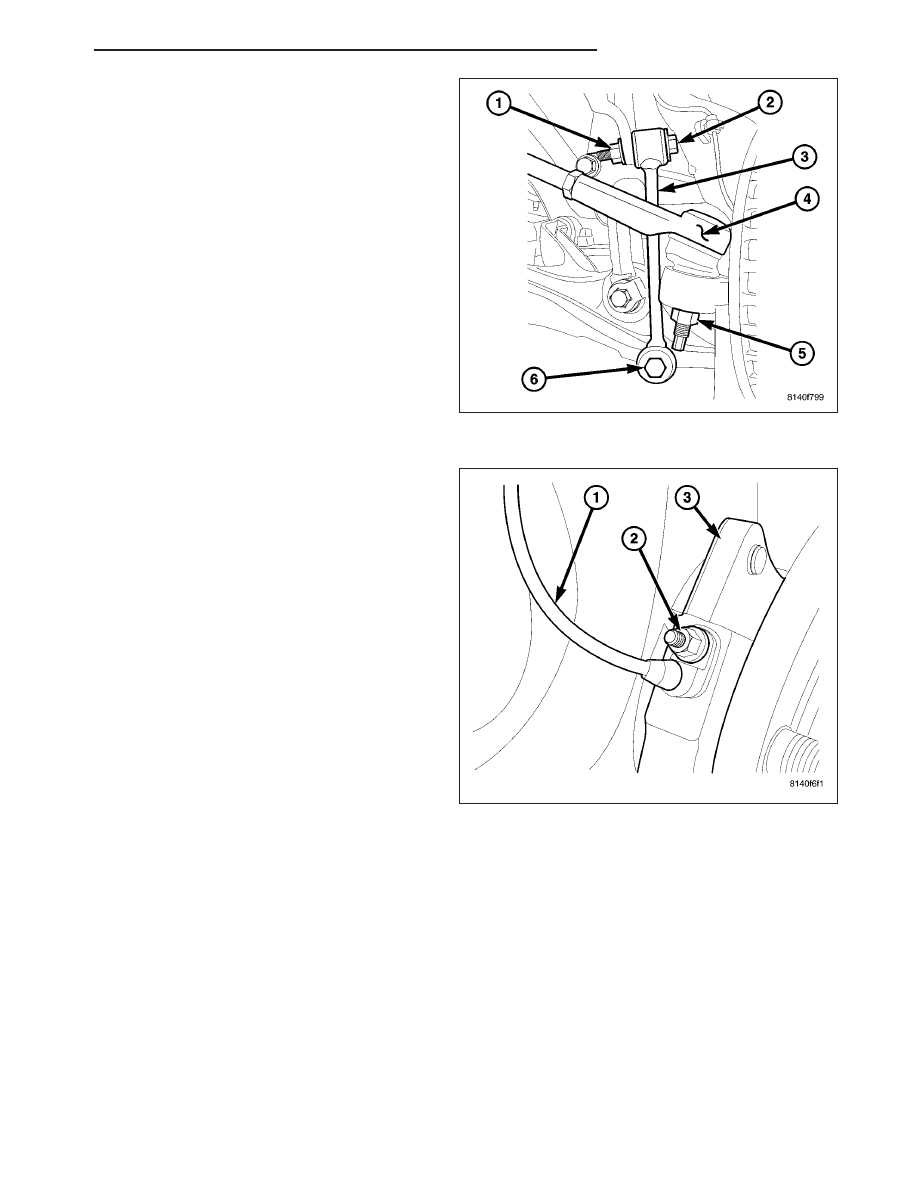

10. Install stabilizer bar links (2) and bolts (6) on

lower control arms and tighten to specifications.

11. Install brake calipers on knuckles.

12. Install wheel speed sensor (1) on hub/bearing (3).

13. Install half shaft hub nuts and tighten to 135 N·m

(100 ft. lbs.).

14. Install propeller shaft on pinion flange with refer-

ence marks aligned.

15. Install drain plug and tighten to 60 N·m (44 ft.

lbs.).

16. Fill differential housing and install fill plug. Tighten

plug to 60 N·m (44 ft. lbs.).

17. Install skid plate.

WK

FRONT AXLE - C200F

3 - 67

ADJUSTMENTS

ADJUSTMENT

PINION DEPTH MEARSUREMENT

NOTE:

Take

measurement

with

pinion

shim

removed and rear bearing cup in place.

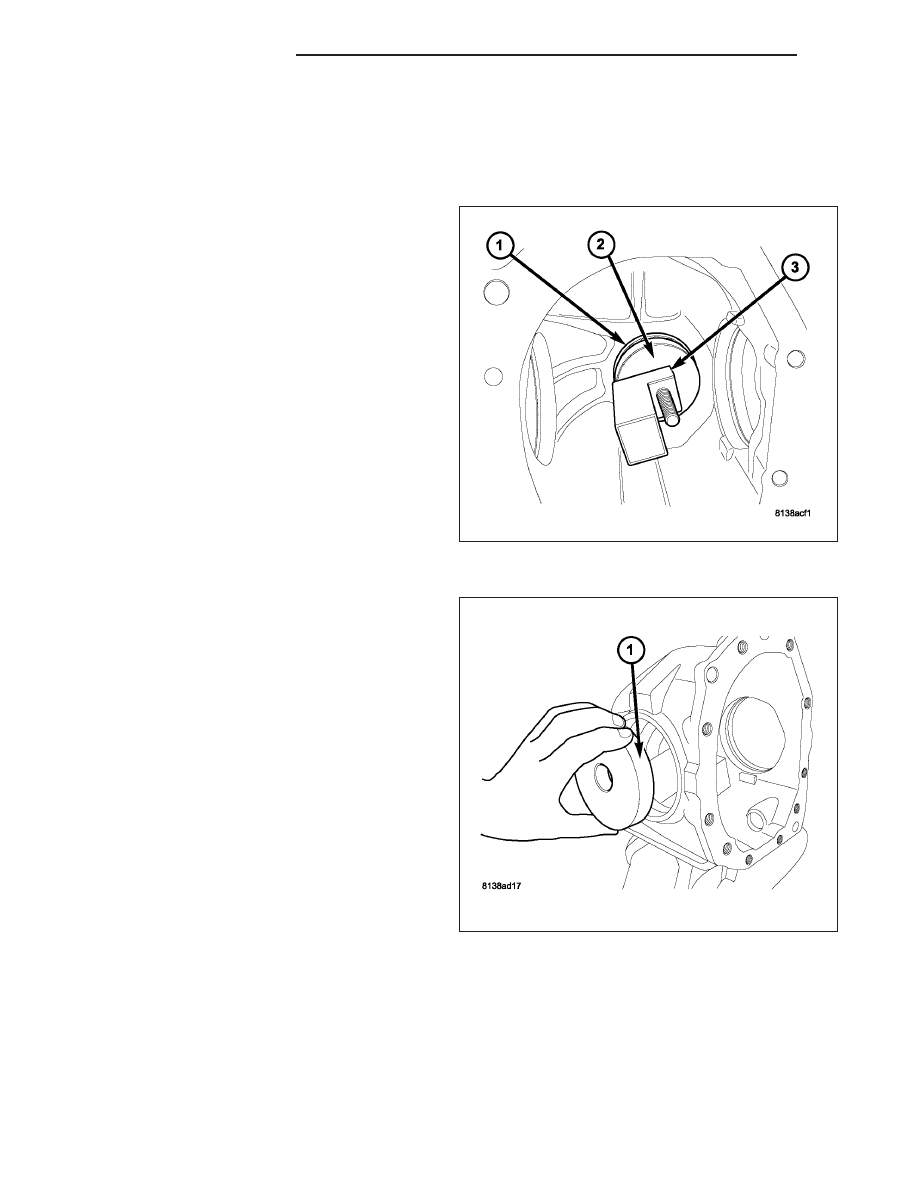

1. Install Pinion Height Block 6739 (3), Pinion Block

9534 (2), and pinion head bearing cone (1) onto
Screw 6741. Install assembly into axle housing and
through bearing and cups.

2. Install pinion front bearing and Cone 6740. Tighten

Cone 6740 by hand until 3.4 N·m (30 in. lbs.) of
rotating torque is measured at Screw 6741.

3. Install Arbor Discs 9538 (1).

3 - 68

FRONT AXLE - C200F

WK

4. Install Arbor Bar D-115-3 (1).

5. Verify pinion depth setup is as shown.

WK

FRONT AXLE - C200F

3 - 69
