REMOVAL AND INSTALLATION

Fig. 1 Sunroof Assembly

23 - 10

BODY

WJ

SUNROOF WIND DEFLECTOR

REMOVAL

(1) Open sunroof glass panel.
(2) Push down one corner of the wind deflector and

let the other corner rise up (Fig. 2).

(3) Push the low corner towards the opposite side

of the vehicle until tab on sunshade clears the body.
Then raise the corner up.

(4) Repeat the procedure to the other corner.
(5) Lift wind deflector to 90% of the way.
(6) Push the attaching ends of the deflector to the

rear of the vehicle to disengage the deflector.

INSTALLATION

(1) Place wind deflector at 90% in the vertical posi-

tion to the sunroof. With the sunroof open.

(2) Push ends of the deflector towards the front of

the vehicle to engage ends.

(3) Lower wind deflector to normal position.
(4) Push one corner to the opposite side of the

vehicle until tab clears vehicle body and lower deflec-
tor for that corner.

(5) Push the side that was just installed com-

pletely down.

(6) Push the opposite corner cross vehicle until tab

clears the body. Then lower deflector to position.

(7) Test sunroof operation.

SUNROOF GLASS PANEL

REMOVAL

(1) Slide sunshade rearward to the open position.
(2) Move the glass panel to the fully closed posi-

tion.

(3) Remove the four attaching screws (Fig. 3).
(4) Lift off glass panel and remove from vehicle.

INSTALLATION

NOTE:

Sunroof glass must be set in place and

attached as close as possible to flush with the roof
surface. For wind noise reasons, care must be
taken to ensure that the glass is not remounted
either a) Overflush to the roof surface at the front
edge of the glass, or b) Underflush to the roof sur-
face at the rear edge of the glass.

(1) Position glass panel in to opening.
(2) Start the four attaching screws.
(3) Tighten screws.
(4) Verify sunroof operation and alignment. Check

fit and adjust as necessary, refer to Sunroof Glass
Panel Adjustment for proper procedures.

DRAIN TUBE

REMOVAL

(1) Remove the headliner to access clamps attach-

ing drain tube to sunroof (Fig. 4).

1 – SUNSHADE
2 – EXPRESS MODULE
3 – DRIVE MOTOR
4 – FRAME ASSEMBLY

5 – WIND DEFLECTOR
6 – GLASS PANEL
7 – DRAIN CHANNEL

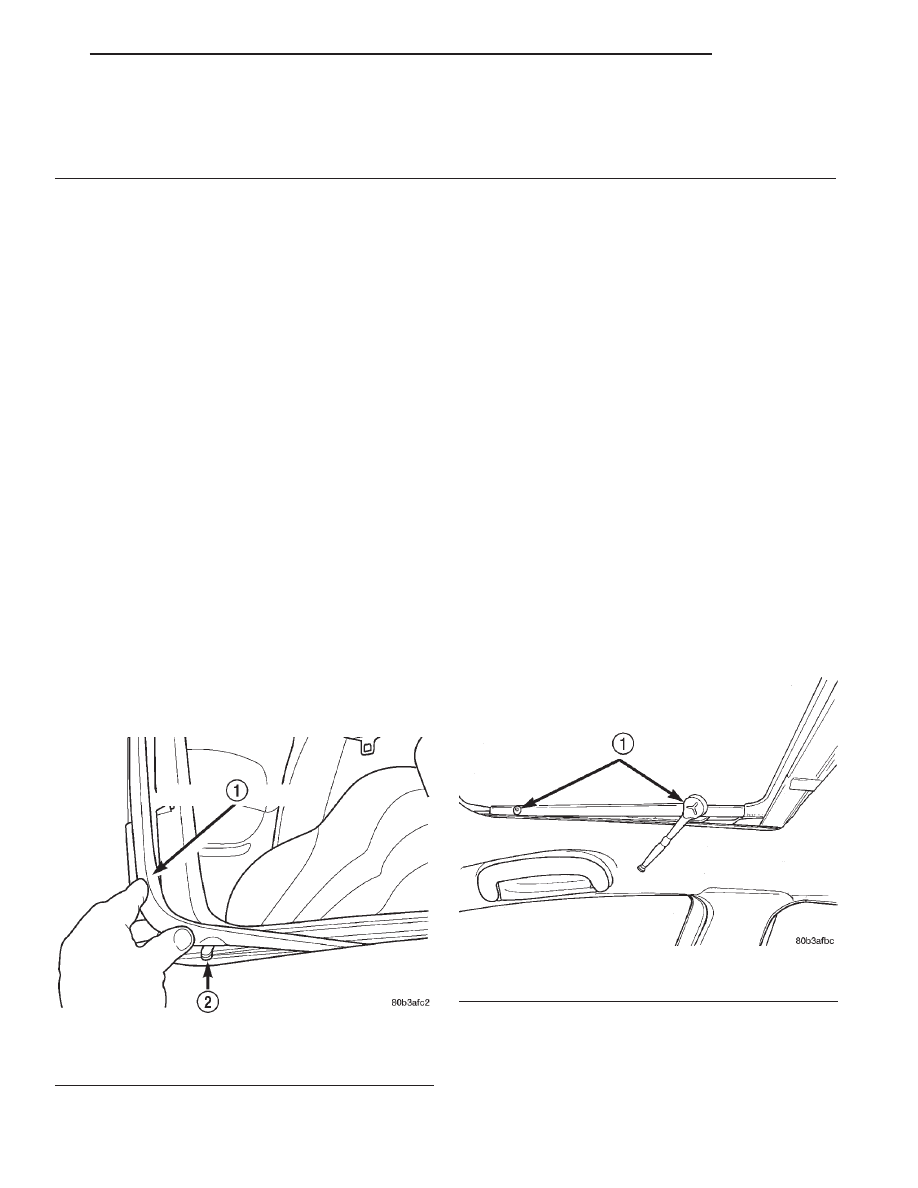

Fig. 2 Wind Deflector

1 – WIND DEFLECTOR
2 – TAB

Fig. 3 Sunroof Glass Panel Removal

1 – ATTACHING SCREW

WJ

BODY

23 - 11

REMOVAL AND INSTALLATION (Continued)

(2) Disengage clamps attaching drain tube to sun-

roof.

(3) Tape the end of the old drain tube to the new

drain tube. Ensure that the tape build up on the tube
ends is not excessive.

(4) Remove front/rear trim panels as necessary to

disengage clamps securing drain tube to body.

(5) Remove the drain tube plug from the underside

of the vehicle.

(6) From the underside of the vehicle carefully,

pull/route the drain tube through the body panel.
Applying a soapy water solution to the new tube may
aid in this procedure.

INSTALLATION

(1) Install the plug adapter to the bottom of the

drain tube.

(2) Engage clamps securing drain tube to body

(Fig. 4).

(3) Install front/rear trim panels as necessary.
(4) Install drain tube to sunroof and engage clamp.
(5) Install the headliner.

SUNROOF EXPRESS MODULE

REMOVAL

(1) Move the glass panel to the fully closed posi-

tion.

(2) Remove A-pillar trim, sun visors, and map

lamp/mini console.

(3) Lower headliner as necessary to gain access to

the sunroof express module.

(4) Disconnect the express module wire harness

connectors.

(5) Remove express module screw.
(6) Remove express module from the keyway by

sliding module towards the center of the vehicle.

INSTALLATION

(1) Insert sunroof express module in the keyway

located in the sunroof module and slide the module
outward to lock it into position.

(2) Install the sunroof express module screw.
(3) Connect the wire connectors to the sunroof

express module.

(4) Install the headliner into position.

Fig. 4 Sunroof Drain Hose Routing

1 – DRAIN HOSE
2 – CLAMPS
3 – PLUG

4 – FLOOR
5 – CLAMPS
6 – DRAIN HOSE

23 - 12

BODY

WJ

REMOVAL AND INSTALLATION (Continued)

(5) Install the A-pillar trim, sun visors, and map

lamp/mini console.

(6) Test sunroof operation, adjust if necessary.

SUNROOF DRIVE MOTOR

REMOVAL

NOTE: The sunroof system is timed from the fac-
tory so that the motor shuts off automatically when
the sunroof window reaches a certain position.
Extreme care must be taken when removing the
motor, timing may be thrown off causing possible
damage to the sunroof system. Anytime the motor
is removed from the sunroof assembly the sunroof
glass panel must be in the FULLY CLOSED POSI-
TION or the unit will be out of timing. The drive
motor cannot be reset to the park position after
being removed.

CAUTION: The sunroof motor should only be pow-
ered through the vehicle battery and sunroof wire
harness. Applying power to the sunroof motor leads
will cause failure of the control module.

(1) Move glass panel to the fully closed position.
(2) Remove A,B,C, and D-pillar trim, sun visors,

and map lamps/mini console.

(3) Disconnect the control switch wire connector.
(4) Remove headliner as necessary to gain access

to sunroof drive motor. Refer to Headliner Removal
and Installation for proper procedures.

(5) Disconnect the drive motor wire harness con-

nectors (Fig. 5).

(6) Remove drive motor fasteners and remove

motor from the sunroof housing.

INSTALLATION

(1) Ensure that the window is in the fully closed

position before mounting the motor. If motor fails
with the window in the open position the sunroof
glass panel timing will have to be timed. The new
motor comes in the fully closed position and with a
gage for setting cable timing. Refer to Sunroof Glass
Panel Timing.

(2) Place drive motor into position on the sunroof

housing and install fasteners.

(3) Connect express module, drive motor, and con-

trol switch wire connectors.

(4) Set headliner into position.
(5) Test sunroof operation, adjust as necessary.
(6) Finish installing the headliner.
(7) Connect the control switch wire connector.
(8) Install A,B, C, and D-pillar trim, sun visors,

and map lamps/mini console.

SUNROOF GLASS PANEL TIMING

Sunroof Drive Cable Timing

NOTE: A gage comes with the new motor.

(1) If the glass panel was not in the fully closed posi-

tion, when the motor was removed, the sunroof glass panel
needs to be timed, before the new motor is installed.

(2) Remove sunroof glass panel.
(3) Set gage into the track near the rear of the open-

ing between the driver slide and the bracket (Fig. 6).

(4) Move the driver slide forward or aft to get

proper setting.

(5) Repeat the operation on the other side.
(6) Install drive motor.

SUNROOF SUNSHADE

REMOVAL

(1) Open sunroof approximately 50% of the way.
(2) Push sunshade down until tabs clear glass.
(3) Move sunshade forward of glass panel.
(4) Compress the spring loaded plungers holding

the guide blocks in the track.

(5) Slide the sunshade forward while lifting the

front through the opening until the rear guide blocks
are accessible.

CAUTION: Use care not to crease the sunshade
when removing or installing.

(6) Disengage rear guide blocks from track.

INSTALLATION

(1) Install the sunshade from outside of the vehicle

with the sunroof fully open.

(2) Put rear guide blocks into sunshade guide track.

Fig. 5 Sunroof Drive Motor and Express Module

1 – EXPRESS MODULE
2 – SCREW

WJ

BODY

23 - 13

REMOVAL AND INSTALLATION (Continued)
