Fig. 89 Gear Tooth Contact Patterns

3 - 90

198 RBI AXLE

WJ

ADJUSTMENTS (Continued)

SPECIFICATIONS

198 RBI AXLE

DESCRIPTION

SPECIFICATION

Axle Type . . . . . . . . . . . . . . . Semi–Floating Hypoid
Lubricant . . . . . . . . SAE Thermally Stable 80W–90
Lubricant Trailer Tow . . . . . . . Synthetic 75W–140
Lube Capacity . . . . . . . . . . . 1.66 L (3.50 pts.) total
Friction Modifier-w/ Trac-lok

y . . . 0.11 L (0.25 pts.)

Axle Ratios . . . . . . . . . . . . . . . 3.07, 3.55, 3.73, 4.10
Differential Bearing Preload . . . 0.1 mm (0.004 in.)
Differential Side Gear Clearance . . . . . . 0–0.15 mm

(0–0.006 in.)

Ring Gear Diameter . . . . . . . . . 19.8 cm (7.795 in.)
Ring Gear Backlash . . 0–0.15 mm (0.005–0.008 in.)
Pinion Std. Depth . . . . . . . . . . 92.08 mm (3.625 in.)
Pinion Bearing Preload-Original

Bearings . . . . . . . . . . . . 1–2 N·m (10–20 in. lbs.)

Pinion Bearing Preload-New Bearings . 1.7–3.4 N·m

(15–30 in. lbs.)

Maximum Carrier Spread . . . . 0.51 mm (0.020 in.)

198 RBI AXLE

DESCRIPTION

TORQUE

Bolt, Diff. Cover . . . . . . . . . . . . 41 N·m (30 ft. lbs.)
Bolt, Bearing Cap . . . . . . . . . . . 77 N·m (57 ft. lbs.)
Nut, Pinion . . . . . . . 271–474 N·m (200–350 ft. lbs.)
Screw, Pinion Mate Shaft Lock . . . . . . . . 16.25 N·m

(12 ft. lbs.)

Nuts, Axle Bearing Retainer Plate . . . . . . . 61 N·m

(45 ft. lbs.)

Bolt, Ring Gear . . . . 129–142 N·m (95–105 ft. lbs.)
Bolt, ABS Sensor . . . . . . . . . . . . 8 N·m (70 in. lbs.)

SPECIAL TOOLS

198 RBI AXLE

Puller—C-293-PA

Adapter—8352

Adapter—C-293-40

Plug—SP-3289

Puller—C-452

Wrench—C-3281

WJ

198 RBI AXLE

3 - 91

Installer—C-3972-A

Spanner—6958

Installer Screw—8112

Cup—8109

Handle—C-4171

Driver—C-3716-A

Installer—D-130

Installer—D-146

Remover—C-4345

3 - 92

198 RBI AXLE

WJ

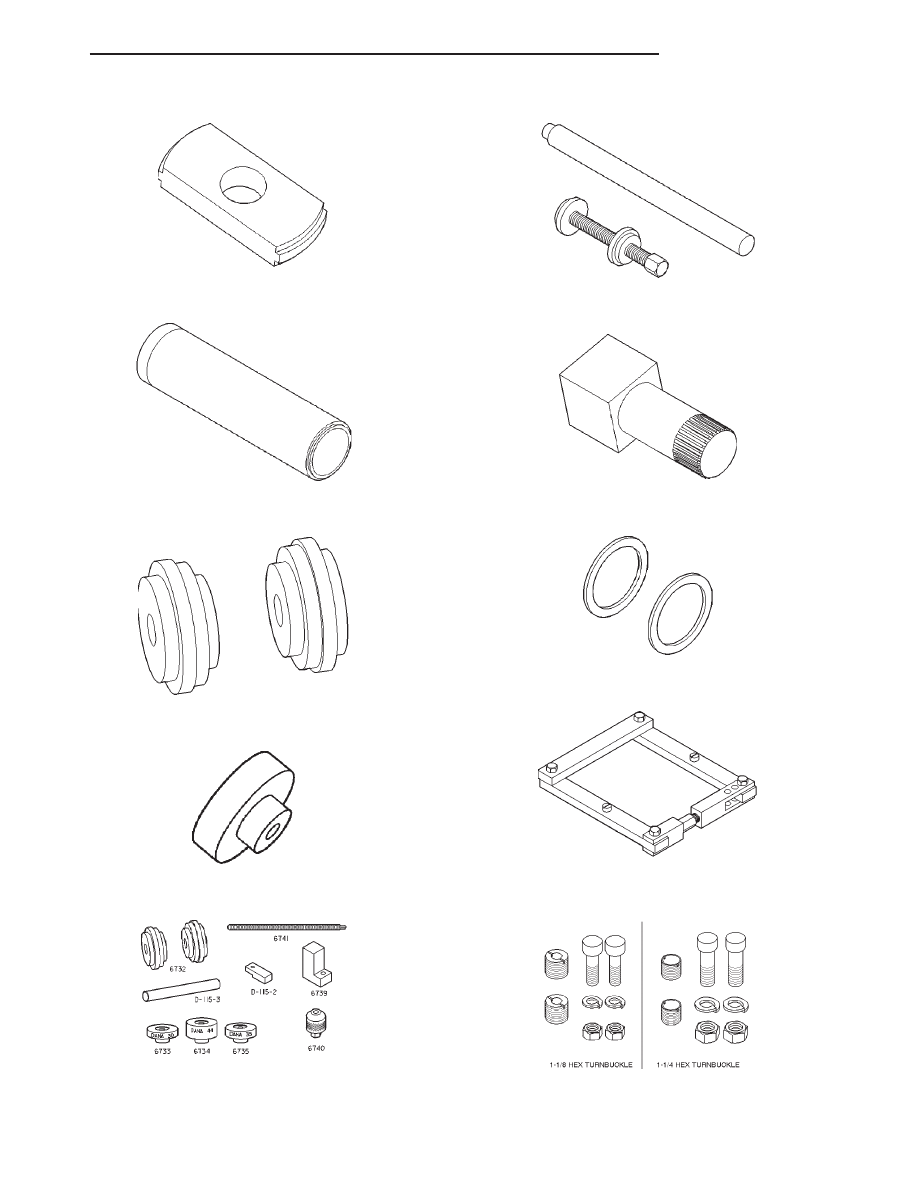

SPECIAL TOOLS (Continued)

Remover—D-149

Installer—W-262

Disc, Axle Arbor—6732

Gauge Block—6735

Tool Set, Pinion Depth—6774

Trac-lok Tool Set—6960

Holder—6965

Starting Point Shim—8107

Spreader—W-129-B

Adapter Kit—6987

WJ

198 RBI AXLE

3 - 93

SPECIAL TOOLS (Continued)
