291

Предохранители

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

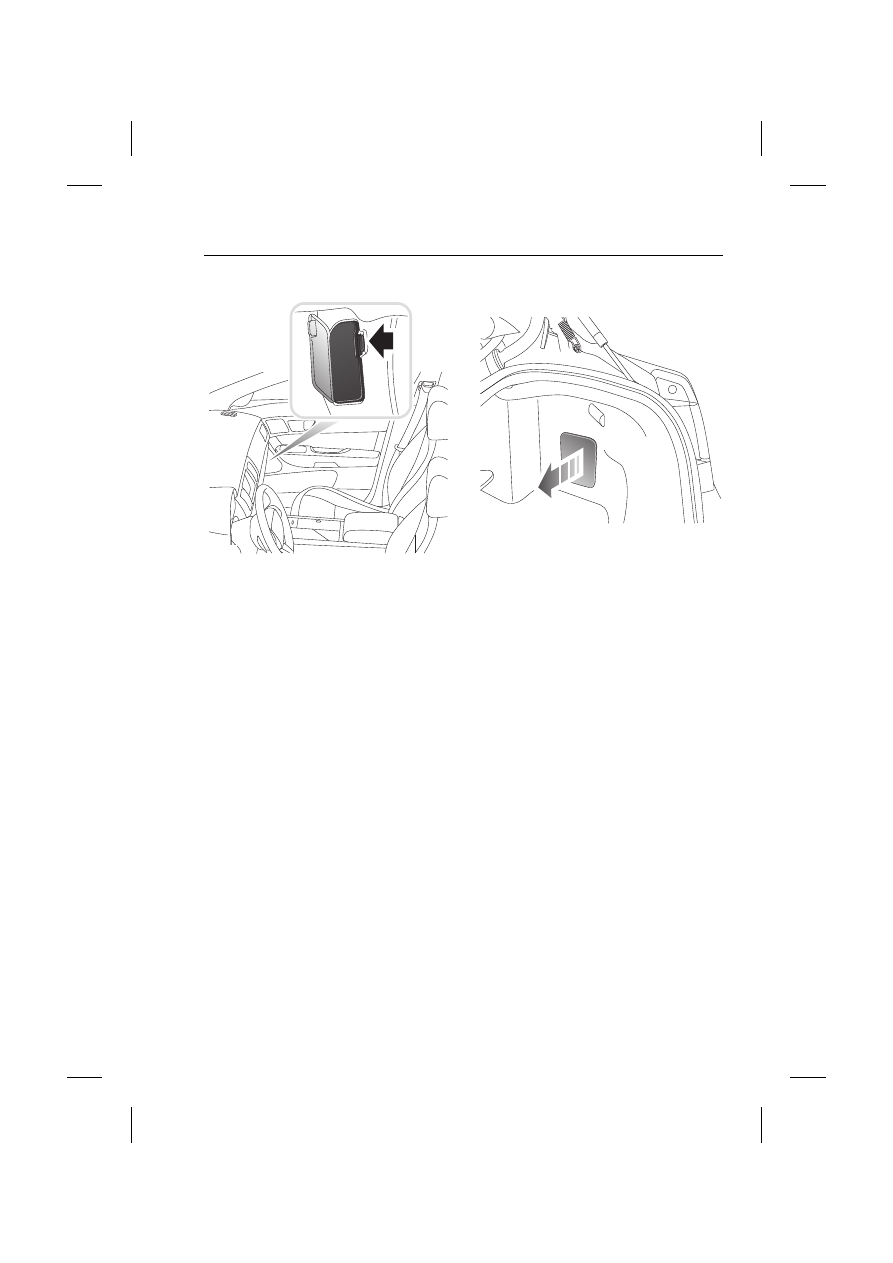

Блок предохранителей в салоне

Блок предохранителей в салоне
расположен под люком в правой нише для
ног.
Для доступа к блоку предохранителей
нажмите на защелки.

Блок предохранителей в багажном
отделении

Блок предохранителей находится под
люком с правой стороны багажного
отделения.
Нажмите на верхнюю часть люка и
откройте, чтобы получить доступ к блоку
предохранителей.

E95265

E95266

П едо

анители

292

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

Рас оло ение

едо

анителе и еле

1. Блок предохранителей в моторном

отсеке

.

2. Блок предохранителей в салоне.
3. Блок предохранителей в багажном

отделении

.

F28

F29

F30

F31

F32

F33

F34

F35

F36

F19

F10

F3

F11

F12

F13

F14

F15

F44 F43 F42 F41 F40

F39 F38 F37

F17

F18

F16

F4

F5

F6

F7

F8

F9

F1

F2

F20

F21

F22

F23

F24

F25

F26

F27

F3

F4

F5

F6

F21

F22

F23

F24

F20

F25

F14

F13

F15

F16

F1

F2

F18

F17

F19

F28

F29

F30

F36
F35
F34
F33
F32

F31

F12

F11

F10

F9

F8

F7

F26

F27

F3

F4

F5

F6

F21

F22

F23

F24

F20

F25

F14
F13

F15

F16

F1

F2

F18

F17

F19

F28

F29

F30

F36
F35
F34
F33
F32

F31

F12

F11

F10

F9

F8

F7

JAG1533

1

2

3

F26

F27

F45

293

Предохранители

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

ТАБЛИЦА ХАРАКТЕРИСТИК ПРЕДОХРАНИТЕЛЕЙ

Блок предохранителей в моторном отсеке

№ предох-

ранителя

Номинал

(A)

Цвет предох-

ранителя

Цепь

F1

–

–

Резерв.

F2

–

–

Резерв.

F3

20 A

Голубой

Выпускная система (только для бензиновых
двигателей).

F4

20 A

Голубой

Выпускная система (только для бензиновых
двигателей).

F5

40 A

Зеленый

Насос насос антиблокировочной системы
тормозов.

F6

30 A

Розовый

Насос омывателя.

F7

–

–

Резерв.

F8

–

–

Резерв.

F9

50 A

Красный

Блок управления двигателем.

F10

–

–

Резерв.

F11

–

–

Резерв.

F12

50 A

Красный

Подача дополнительного воздуха (только на
бензиновых двигателях).

F13

30 A

Розовый

Стеклоочистители.

F14

30 A

Розовый

Соленоид стартера.

F15

40 A

Зеленый

Обогреватель лобового стекла.

F16

40 A

Зеленый

Обогреватель лобового стекла.

F17

80 A

Черный

Вентилятор радиатора (только для
автомобилей с бензиновыми двигателями V6).

F18

60 A

Желтый

Сигнализатор включения свечей накаливания
(

только для а/м с дизельным двигателем).

F19

–

–

Резерв.

F20

15 A

Голубой

Звуковой сигнал.

F21

25 A

Прозрачный

Антиблокировочная система тормозов.

F22

15 A

Голубой

Прикуриватель.

F23

–

–

Резерв.

F24

5 A

Желто-коричневый Адаптивный круиз-контроль.

F25

10 A

Красный

Антиблокировочная система тормозов.

F26

10 A

Красный

Блок управления двигателем. Селектор
JaguarDrive.

Блок управления коробкой

передач.

Предохранители

294

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

F27

5 A

Желто-коричневый Дизельный двигатель – система управления

двигателем.

F27

5 A

Желто-коричневый Бензиновый двигатель – подача

дополнительного воздуха.

F28

–

–

Резерв.

F29

–

–

Резерв.

F30

–

–

Резерв.

F31

–

–

Резерв.

F32

–

–

Резерв.

F33

–

–

Резерв.

F34

–

–

Резерв.

F35

5 A

Желто-коричневый Электромагнитная муфта компрессора

кондиционера.

F36

15 A

Голубой

Система управления двигателем (только а/м с
дизельными двигателями).

20 A

Голубой

Система управления двигателем (только а/м с
бензиновыми двигателями V8).

F37

15 A

Голубой

Система зажигания (только бензиновый
двигатель).

F38

5 A

Желто-коричневый Гидроусилитель рулевого управления.

F39

5 A

Желто-коричневый Система коррекции положения фар.

F40

15 A

Голубой

Насос охлаждающей жидкости (только на
автомобилях с компрессором).

F41

5 A

Желто-коричневый Дизельный двигатель – система выпуска.

10 A

Красный

Бензиновый двигатель – система управления
двигателем.

F42

30 A

Зеленый

Дизельный двигатель – система управления
двигателем. Питание системы зажигания.

10 A

Красный

Бензиновый двигатель – система управления
двигателем. Питание системы зажигания.
Вентилятор системы охлаждения.

F43

5 A

Желто-коричневый Дизельный двигатель – топливная система.

10 A

Красный

Бензиновый двигатель – система управления
двигателем. Система снижения токсичности
отработавших газов.

№ предох-

ранителя

Номинал

(A)

Цвет предох-

ранителя

Цепь
