Jaguar X-Type Sedan and Estate (Wagon). Manual - part 663

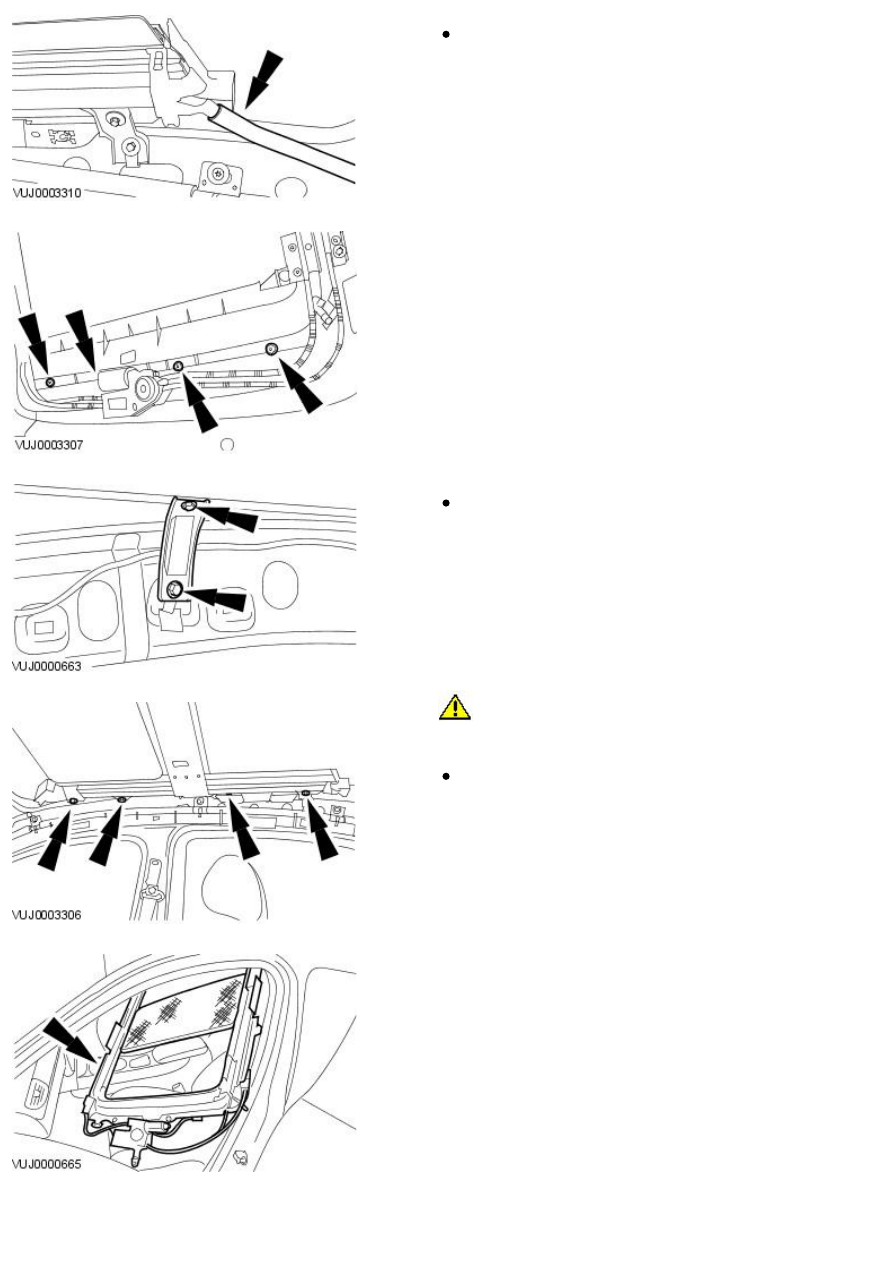

7. Detach the roof opening panel rear drain hoses.

Right-hand side shown, left-hand side similar.

8. Detach the roof opening panel frame.

9. Remove the roof opening panel frame retaining brackets.

Right-hand side shown, left-hand side similar.

10.

CAUTION: Take care to support roof opening panel frame as final

bolts are removed.

Detach the roof opening panel frame.

Right-hand side shown, left-hand side similar.

11. Remove the roof opening panel frame.

12. Remove the roof opening panel motor.

13. Remove the air deflector.

Right-hand side shown, left-hand side similar.

14. Detach the control arms.

Right-hand side shown, left-hand side similar.

15. Remove the lifter arm retaining plates.

Right-hand side shown, left-hand side similar.

16. Detach the lifter arms.

Right-hand side shown, left-hand side similar.

17. Remove the lifter arms.

Right-hand side shown, left-hand side similar.

Installation

1. To install, reverse the removal procedure.

Tighten to 9 Nm.

2. Tighten to 9 Nm.

3. Tighten to 9 Nm.

4. Tighten to 3 Nm.

5.

CAUTION: If motor oscillation is detected, loosen the motor

screws, operate the roof opening panel, then retighten the motor screws.
If necessary repeat this procedure.

Syncronize the roof opening panel motor. Refer to

Motor Synchronization

—Calibration

.

6. Check, and if necessary, adjust the roof opening panel alignment. For

additional information, refer to

Roof Opening Panel Alignment

.
