Jaguar X-Type Sedan and Estate (Wagon). Manual - part 648

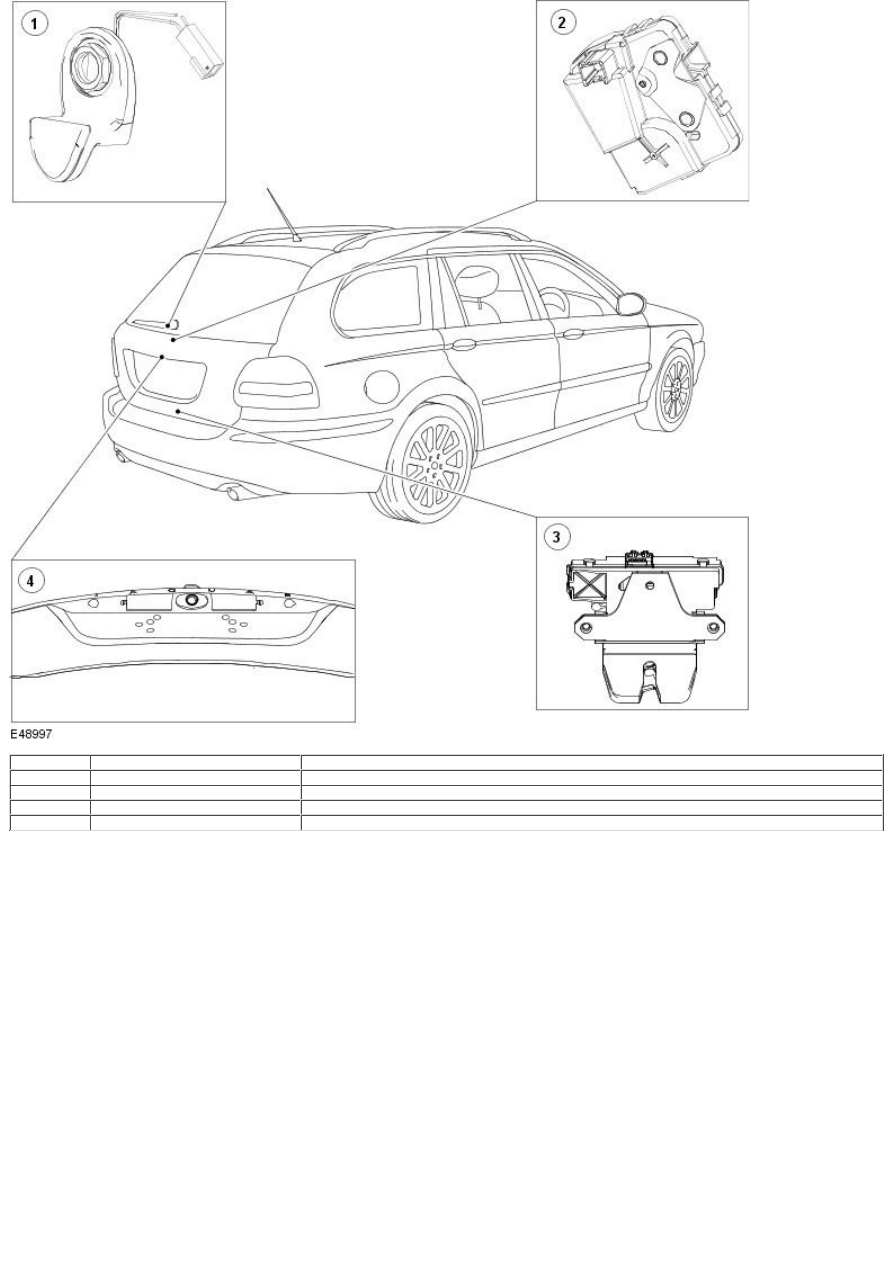

Item

Part Number

Description

1

-

Liftgate window glass release switch

2

-

Liftgate window latch actuator

3

-

Liftgate latch actuator

4

-

Liftgate release switch

For most markets excluding North America and Japan, the remote central locking system incorporates a double locking facility for optimum
security. All locks use the Tibbe key system, using 6 elements and 4 cuts. The keys include 'in-key' transponders which are programmed to
the vehicle engine immobilization system by using the Jaguar approved diagnostic system.

The central locking system employs single key access to the driver door, ignition switch and steering column lock.

When the vehicle is not locked, each door latch can be externally released by the corresponding exterior door handle which is operated by a
single rod. When unlocked, or central locked, the door latches can also be released by the interior door handles, each of which are operated
by a single cable. Operation of the front door interior handles will also unlock the rear doors. Use of the key in the driver door lock cylinder
operates the lock by a short rod to provide locking of the door latch. This in turn locks all other doors and the luggage compartment through
the central locking system. These locking functions can also be achieved by use of the integrated key remote entry transmitter.

For most markets, vehicles with 2.0L, 2.5L and 3.0L engines have a 'drive-away door locking' feature which automatically central locks all
doors and the luggage compartment when the vehicle exceeds 7 km/h (4 mile/h).

Key operation

To central unlock or lock the vehicle, the key is inserted in the driver door lock cylinder, turned towards the front or rear of the vehicle
respectively, and released. Holding the key in the lock position for 1.5 seconds will close all windows. Releasing the key stops all
operations. Central locking of the vehicle locks all doors and the luggage compartment and sets the alarm system. In addition to all of the
above functions, double locking prevents the doors opening from the interior. To 'double lock' the vehicle, the key is inserted in the driver
door lock cylinder and turned to the unlock (forward) position, then within three seconds, turned to the lock (rearward) position and
released. The same procedure is required to unlock a 'double locked' vehicle as with a central locked vehicle. The key is inserted in the
driver door lock cylinder and turned to the unlock (forward) position. This function can also be activated using the remote transmitter.

If an attempt is made to lock the vehicle from either front doors through the driver or passenger interior door handles, when a door, hood or
luggage compartment is ajar, will result in all doors being locked and then unlocked. If an attempt is made to lock the vehicle from either
rear doors through the interior door handles, or when the hood, a door or the luggage compartment is ajar or open, will result in only that
specific rear door to lock.

The fuel filler flap release lever is used to allow the driver to release the fuel filler flap from inside the vehicle. This function can be used at
all times.

Keyless Entry

The integrated key remote transmitter operates the following functions:

unlocking the driver door
unlocking/locking all doors
releasing the luggage compartment lid
activate/deactivate the double locking
arms/disarms the anti-theft alarm system, interior scanning system and the inclination sensor (if equipped)
activates global closing
deactivates a triggered alarm
headlamp convenience
remote panic alarm (standard on North American specification vehicles and as a dealer option in other markets)

Inputs and Outputs

The keyless entry/computer operated lock system receives inputs from the following:

ignition switch (ACC and ON positions)
door ajar switches
hood switch
luggage compartment switch
remote transmitter

The Generic electronics module (GEM) distributes outputs to the following:

door lock actuators
double locking motors
turn signals
alarm horn
luggage compartment latch
power window motors for global closing

Transmitter, Keyless Entry Remote

The keyless entry/remote operated lock system is completely independent in function but fully integrated within the GEM. The remote
control system consists of a transmitter and an antenna (radio frequency system).

The remote control transmitter for the radio frequency system will operate without the transmitter being directed at the vehicle. The normal
range between the transmitter and the antenna will be up to 10 meters for the USA, Canada and the rest of the world. The normal range
between transmitter and antenna will be up to five meters for the UK and Europe and three meters for Japan.

Before the remote control system can be used, each transmitter must be initialized to the vehicle. A maximum number of four transmitters
can be initialized to any vehicle. All remote transmitters must be initialized at the same time.

The keyless entry/remote operated locks will not operate when the ignition key is in the ignition switch.

Locking and Unlocking

The remote transmitter is integrated into the key and contains four buttons (lock, unlock, trunk release, headlamp convenience). To operate
the system:

Press the lock button once to activate the central locking system and the alarm system (if enabled).

Press the lock button twice within three seconds to activate the central locking system, double locking system, alarm system and the
interior scanning system (if equipped).

Press the unlock button once to deactivate the double locking, the alarm system is deactivated and only the driver door is fully unlocked
(this is programmable using the Jaguar approved diagnostic system or by pressing and holding the lock and unlock buttons simultaneously
for 4 seconds, the direction indicators will then flash to show the change of status from single point entry to central unlock).

Pressing the unlock button twice within three seconds will unlock the remaining doors (this is programmable using the Jaguar approved
diagnostic system).

Pressing the luggage compartment release button once releases the trunk. The vehicle must be unlocked and at vehicles speeds below 7
km/h (4 mile/h).

Press the headlamp convenience button once to activate the headlamp main beam function, press the headlamp convenience button again
to deactivate the headlamp main beam function. This function will automatically deactivate after 30 seconds.

Press the headlamp convenience button three times within three seconds to activate the alarm, press the headlamp convenience button
again three times within 3 seconds to deactivate the alarm.

Double Locking

Double locking prevents the interior door handles from unlocking the door.

Double locking is activated by turning the key in the driver door lock to the unlock position and then to the lock position within three
seconds or by pressing the lock button twice within three seconds on the remote transmitter.

Successful double locking is indicated by the turn signals flashing twice, one short flash followed by a long flash.

Double locking will be inhibited if the GEM senses the hood, a door or the luggage compartment is ajar or open. The GEM receives its input
from the door ajar switches.

If the vehicle battery becomes discharged after the double locking has been activated, opening the drivers door with the key will
mechanically deactivate the double locking on the drivers door only.

Published: 11-May-2011

Handles, Locks, Latches and Entry Systems - Locks, Latches and Entry Systems

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Door locks
Latch(es)
Handle(s)
Rods/linkages

Electrical connector(s)
Wiring harness for damage or corrosion
Relay(s)
Module (GEM)
Actuator(s)

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

• NOTE: Check frequently asked questions 4461 prior to door latch replacement.

• NOTE: Key transmitters will not operate if the key is in the ignition switch.

• NOTE: Carry out the checks in the table and pinpoint tests before installing a new latch.

Symptom Chart

Symtom

(General)

Symptom (Specific)

Possible Source

Action

The car or a door
fails to lock

The car or a door
fails to lock from a
transmitter

A door luggage compartment
lid or hood is ajar
Transmitter battery
Signal failure
Latch motor failure(s)

For transmitter tests, GO to Pinpoint Test

A.

.

Drive away locking
does not function

Function disabled
Signal failure
Latch motor failure(s)

Check the central locking function using the transmitter. If this
functions correctly, check that the drive away locking function is
enabled using the Jaguar approved diagnostic system. Carry out
a system test using the Jaguar approved diagnostic system.

The car or a door
fails to lock from a
key

Linkage rod
disconnected/damaged
Lock barrel operating lever
disconnected/damaged
Latch motor failure(s)

Check for resistance when the key is operated, remove the
suspect door casing and examine the components listed.

The car or a door
fails to lock from the
interior paddle(s)

Cable disconnected/damaged
Locking paddle damaged
Latch motor failure(s)

Remove the suspect door casing and examine the components
listed.

The car or a door
fails to unlock

The car or a door
fails to unlock from
a transmitter

Transmitter battery
Signal failure
Latch motor failure(s)

For transmitter tests, GO to Pinpoint Test

A.

, carry out a

system test using the Jaguar approved diagnostic system.

The car or a door
fails to unlock from
a key

Linkage rod
disconnected/damaged
Lock barrel operating lever
disconnected/damaged
Latch motor failure(s)

Check for resistance when the key is operated, remove the
suspect door casing and examine the components listed.

The car or a door
fails to unlock from
the interior
paddle(s)

Double locking engaged
Cable disconnected/damaged
Locking paddle damaged
Latch motor failure(s)
Incorrect interior door handle
fitted

Check that the vehicle is not double-locked. Remove the suspect
door casing and examine the components listed. Check that the
paddles work when the interior release is pulled (Federal
vehicles, front doors only). Check that a double-locking latch is
not fitted to a central lock specification vehicle.

The car or a door
fails to unlock from
a rear interior
paddle

Double locking engaged
Child locks engaged
Cable disconnected/damaged
Locking paddle damaged
Latch motor failure(s)

Check that the vehicle is not double-locked. Check the child lock
engagement (see owner's handbook). Remove the suspect door
casing and examine the components listed.

Door fails to
latch fully (does
not stay closed)

Door ajar

Pawl fails to latch
Striker is too far inboard

Check the pawl operation with the door open, if the pawl fails to
latch fully, install a new latch. Check/adjust the striker(s)

Door(s) difficult
to open

An individual door is
difficult to open from
the exterior handle

Striker adjustment
Operating rod
disconnected/damaged
Pawl sticking

Check the adjustment of the striker(s), remove the suspect door
casing and inspect the operating linkage. Check the pawl for
correct operation.

An individual door is
difficult to open from
the interior handle

Striker adjustment
Operating cable
disconnected/damaged
Pawl sticking

Check the adjustment of the striker(s), remove the suspect door
casing and inspect the operating linkage. Check the pawl for
correct operation.

1

1

1

1
2

1

1
2

1

Symtom

(General)

Symptom (Specific)

Possible Source

Action

Door(s) fail to
open

An individual door
fails to open from
the exterior handle

Exterior release handle
failure
Operating rod
disconnected/damaged
Pawl sticking

Check the pawl for correct operation. Check if the door opens
from the interior handle. Remove the suspect door casing and
inspect the operating linkage (pay particular attention to the
linkage clips).

An individual door
fails to open from
the interior handle

Double locking engaged
Interior release handle
failure
Operating cable
disconnected/damaged
Pawl sticking
Wrong interior handle fitted

Check that the vehicle is not double-locked. Check the pawl for
correct operation. Check if the door opens from the exterior
handle. Remove the suspect door casing and inspect the
operating linkage. Check that the interior paddle operates when
the interior release is pulled (Federal vehicles only).

An individual rear
door fails to open
from the interior
handle

Double locking engaged
Child locks engaged
Interior release handle
failure
Operating cable
disconnected/damaged
Pawl sticking

Check that the vehicle is not double-locked. Check the child lock
engagement (see owner's handbook). Check the pawl for correct
operation. Check if the door opens from the exterior handle.
Remove the suspect door casing and inspect the operating
linkage.

Vehicle locks
without request

The vehicle locks
without the
transmitter or key
being operated

Locking barrel operating lever
or linkage rod is
disconnected
Latch failure

Check that the lock functions with a key. If the system
locks/unlocks normally with a key, carry out a system test using
the Jaguar approved diagnostic system.

Vehicle unlocks
without request

The vehicle unlocks
without the
transmitter or key
being operated

Locking barrel operating lever
or linkage rod is
disconnected
Latch failure

Check the lock function with a key. If the system locks/unlocks
normally with a key, carry out a system test using the Jaguar
approved diagnostic system.

Pinpoint Tests

PINPOINT TEST A : CAR OR DOOR FAILS TO LOCK FROM A TRANSMITTER

• NOTE: Make sure all transmitters are available before testing.

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

A1: CHECK TRANSMITTER FUNCTION

Operate the remote headlight function with the transmitter.

Do the headlights operate?
Yes

GO to A2

.

No

REPEAT the test with the spare transmitters. If none of the transmitters function,

GO to A2

. . If spare transmitters

function correctly, check/replace the battery in the suspect transmitter.

A2: CHECK THE LOCKING FUNCTION WITH THE KEY

Operate the lock with the key.

Does the central locking function correctly?
Yes

CARRY OUT transmitter tests using the Jaguar approved diagnostic system.

No

GO to A3

.

A3: CHECK THE MECHANICAL FUNCTION OF THE LOCK

Operate the lock with a key.

Is resistance felt when turning the key?
Yes

GO to A4

.

No

REMOVE the door casing and check the linkage rod connection from lock barrel to latch.

A4: CHECK THE FUNCTION OF THE INTERIOR LOCKING PADDLES

Operate the lock with a key.
Observe the operation of the interior locking paddles whilst operating the key.

Do all the interior operating paddles move freely?
Yes

CARRY OUT functional tests using the Jaguar approved diagnostic system.

No

GO to A5

.

A5: CHECK LATCH FUNCTION (CLOSED)

Check that all the doors, luggage compartment and hood are firmly latched.

Do all the doors, luggage compartment and hood latch correctly?
Yes

CARRY OUT functional tests using the Jaguar approved diagnostic system.

No

GO to A6

.

A6: CHECK LATCH FUNCTION (OPEN)

Fully open whichever of the body openings did not latch correctly.
Manually operate the body opening pawl.

Does the body opening pawl latch correctly?
Yes

CHECK and adjust the body opening striker. Recheck for correct latching with the door closed.

No

GO to A7

.

A7: CHECK THE INTERIOR LOCKING PADDLE CABLES

Remove the door casing and check interior locking cable(s) for connection/damage.
