7. Tighten the hood hinge screws to 20 Nm.

8. NOTE: Right hand shown, left hand similar.

Install the lower A-pillar drainage channel.

9. NOTE: Right hand shown, left hand similar.

Install the A-pillar exterior trim.

10. Install the hood latch. For additional information, refer toSection

501-14 Handles, Locks, Latches and Entry Systems

.

Published: 11-May-2011

Body Closures - Liftgate Alignment

General Procedures

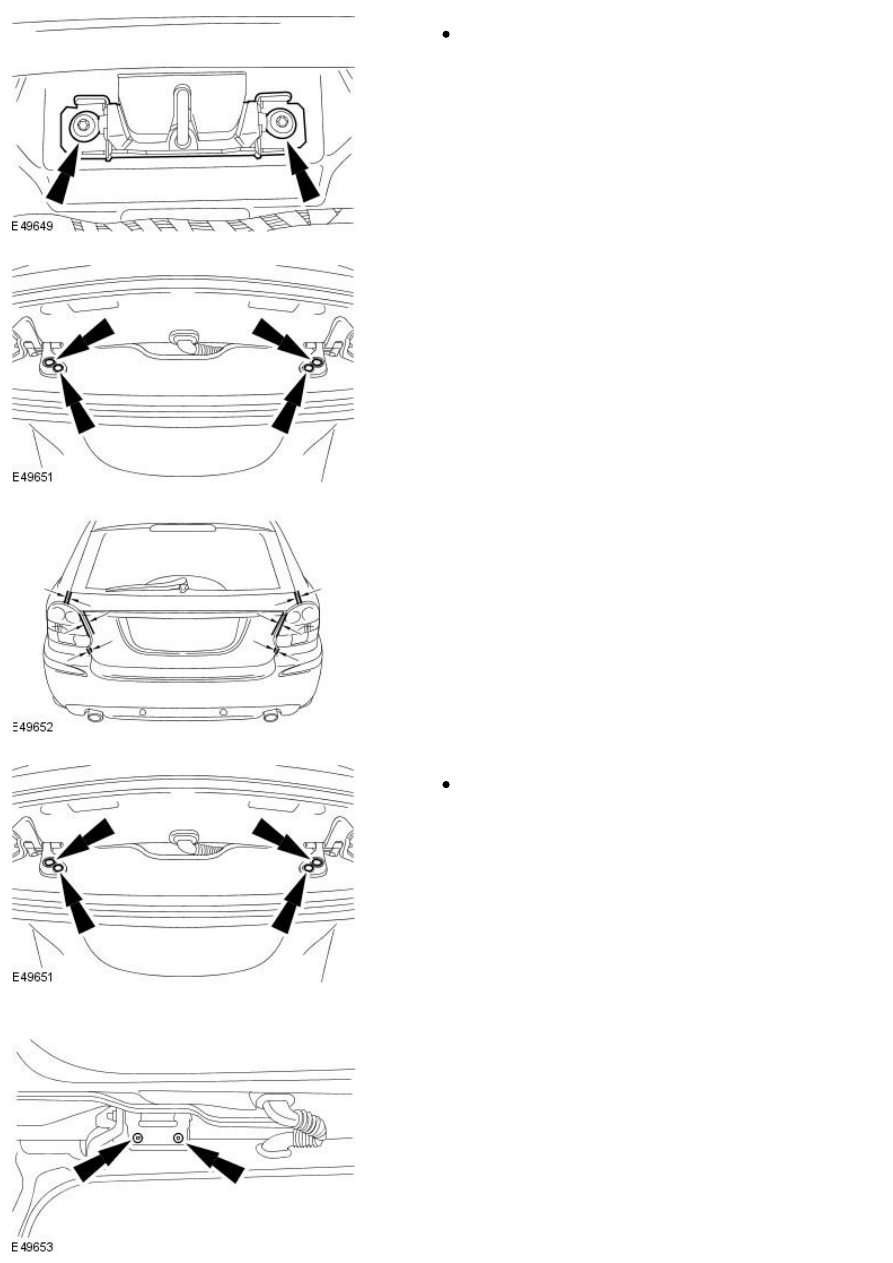

1. Open the liftgate.

2. NOTE: Left-hand shown, right-hand similar.

Adjust both liftgate bump stops counter-clockwise to their fully seated
position.

3. Remove the loadspace scuff plate trim panel.

For additional information, refer to:

Loadspace Scuff Plate Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and Installation).

4. NOTE: Left-hand shown, right-hand similar.

Remove both the liftgate gas struts.

5. Close the liftgate.

6. Open the liftgate window glass.

7. Loosen the liftgate striker retaining bolts.

8. NOTE: Make sure the liftgate aligns flush to the rear quarter panels and
rear bumper.

Set the alignment of the liftgate to the rear quarter panels and rear
bumper cover.

9. Tighten the liftgate striker retaining bolts.

Tighten to 25 Nm.

10. Loosen the upper liftgate hinge retaining bolts.

11. NOTE: Make sure the gap between the liftgate and the rear quarter
panels, rear lamp assemblies and rear bumper cover are equal.

Set the liftgate gaps to the rear quarter panels, rear lamp assemblies
and the rear bumper cover.

12. Tighten the liftgate hinge retaining bolts.

Tighten to 25 Nm.

13. Open the liftgate.

14. NOTE: Left-hand shown, right-hand similar.

Loosen both the lower liftgate hinge retaining bolts.

15. NOTE: Make sure the gaps between the liftgate and rear lamp
assemblies are equal on both sides.

Set the liftgate gaps to the rear lamp assemblies.

16. Tighten the lower liftgate hinge retaining bolts.

Tighten to 14 Nm.

17. NOTE: Left-hand shown, right-hand similar.

Install both liftgate gas struts.

18. Install the loadspace scuff plate trim panel.

For additional information, refer to:

Loadspace Scuff Plate Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and Installation).

19.

CAUTION: Do not over adjust the liftgate bump stops. Failure to

follow this instruction may result in damage to the component.

• NOTE: Left-hand shown, right-hand similar.

Using a suitable piece of paper check the clearance between the liftgate
bump stops and the liftgate, if the paper can be removed with ease
adjust the liftgate bump stops counter-clockwise equally until the paper
is lightly clamped between the bump stops and liftgate.

20. Close the liftgate.

21. NOTE: Check the liftgate window glass adjustment. If the liftgate
window glass adjustment is correct, no further adjustment is required.

Close the liftgate window glass.
