Jaguar X-Type Sedan and Estate (Wagon). Manual - part 579

Published: 11-May-2011

Navigation System - Navigation System Antenna4-Door, VIN Range: J39906->V99999

Removal and Installation

Removal

1. Fold down the rear seat backrests.

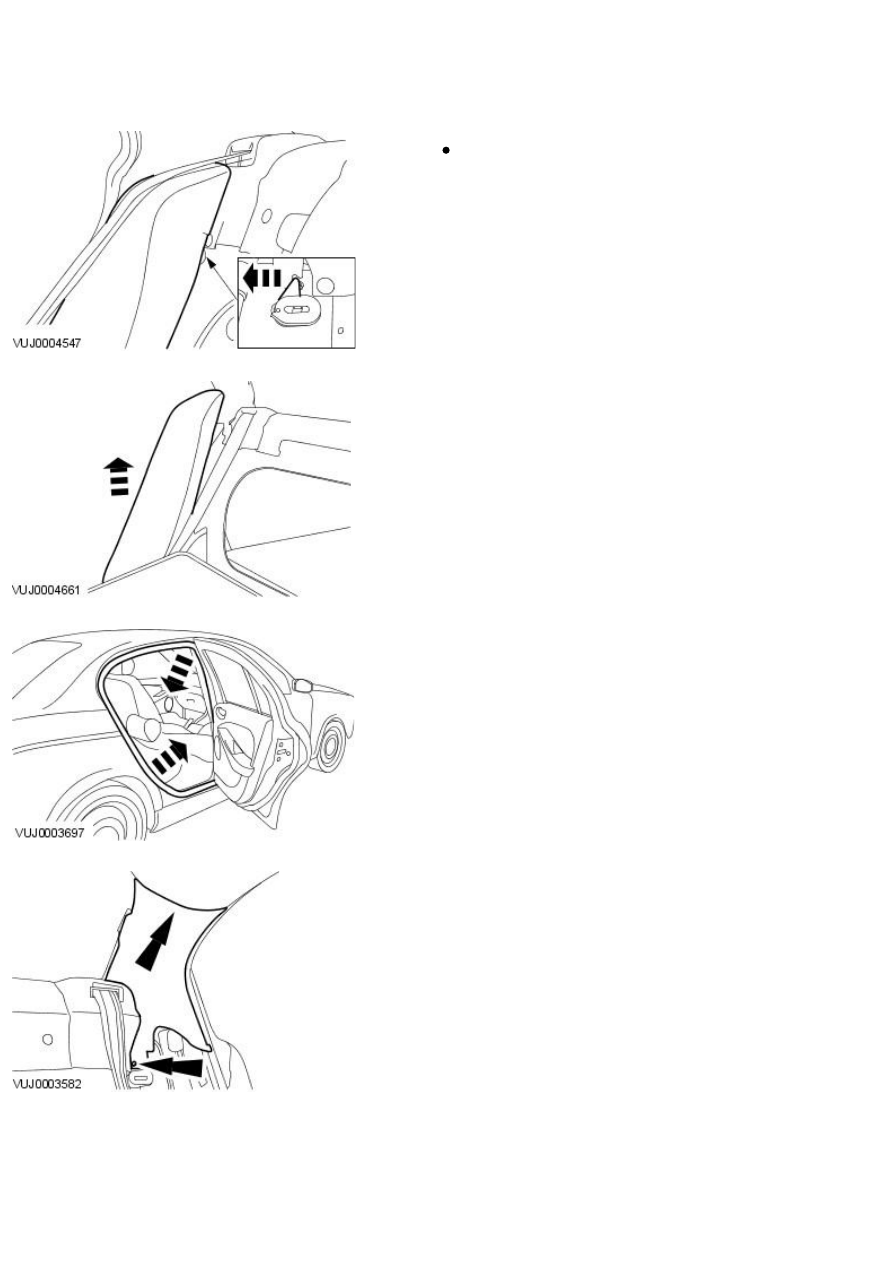

2. Detach the rear seat backrest bolsters.

Press the tangs.

3. Remove the rear seat backrest bolsters.

4. NOTE: Right-hand shown, left-hand similar.

Detach the rear door opening weather-strips.

5. NOTE: The C-pillar trim panel is secured to the top of the C-pillar by a
retaining strap. The retaining strap must be detached from the C-pillar
before the C-pillar trim panel is removed.

• NOTE: Left-hand shown, right-hand similar.

Detach the C-pillar trim panels.

6. Remove the C-pillar trim panels.

7. Detach the covers to expose the screws and remove the rear passenger

assist handles.

8. NOTE: Some variation in the illustrations may occur, but the essential
information is always correct.

Detach the rear of the headliner.

9.

CAUTION: Make sure that the latch is pressed before

disconnecting the electrical connector.

• NOTE: Some variation in the illustrations may occur, but the essential
information is always correct.

Release the global positioning sensor (GPS) antenna.

Disconnect the 2 electrical connectors.

Remove the 2 nuts.

10. NOTE: Some variation in the illustrations may occur, but the essential
information is always correct.

Remove the GPS antenna.

Release the retaining clip.

1. To install, reverse the removal procedure.

Tighten to 6 Nm.

Installation

Published: 11-May-2011

Navigation System - Navigation System AntennaWagon

Removal and Installation

Removal

1. Remove the rear spoiler

For additional information, refer to:

Rear Spoiler - Wagon

 (501-08

Exterior Trim and Ornamentation, Removal and Installation).

2. Detach the electrical connector.

3. Disconnect the electrical connector.

4. Remove the navigation system antenna.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Navigation System - Navigation System Display Module

Removal and Installation

Removal

Vehicles with automatic transmission

1. NOTE: To aid removal of the navigation module and audio unit place the
J-gate in the 'D' position.

Remove the J-gate surround.

Vehicles with manual transmission

2. Detach the gear selector surround.

All vehicles

3. Disconnect the battery ground cable. For additional information, refer to

Section

 414-01 Battery, Mounting and Cables

.

4. Remove the ashtray retaining screws.

5. Remove the ashtray

Disconnect the electrical connectors.

Remove the ashtray.
