Jaguar X-Type Sedan and Estate (Wagon). Manual - part 432

Published: 11-May-2011

Manual Transmission/Transaxle External Controls - Gearshift CablesVehicles With:
6-Speed Manual Transaxle - MMT6

Removal and Installation

Removal

1. Remove the gearshift lever.

For additional information, refer to:

Gearshift Lever - Vehicles W ith:

6-Speed Manual Transaxle - MMT6

 (308-06 Manual

Transmission/Transaxle External Controls, Removal and Installation).

2. Remove the center air duct retaining screw.

3. Reposition the center air duct upwards.

4. Detach the gearshift cable grommet.

5. Detach the gearshift cables from the transmission selector mechanism.

6. Detach the gearshift cables from the transmission retaining bracket.

7. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

8. Reposition the exhaust mounting for access to the exhaust heat shield.

Remove the retaining bolts.

9. Reposition the exhaust heat shield for access to the gearshift cables.

10. Reposition the gearshift cables from the subframe.

11.

CAUTION: Make sure the gearshift cables are fed through the

vehicle floor pan individually. Failure to follow this instruction may result
in damage to the vehicle.

• NOTE: Remove the gearshift cables from inside the vehicle.

Remove the gearshift cables.

Installation

1. To install, reverse the removal procedure.

Tighten to 10 Nm.

Published: 11-May-2011

Manual Transmission/Transaxle External Controls - Gearshift LeverVehicles With:
5-Speed Manual Transmission - MT75

Removal and Installation

Removal

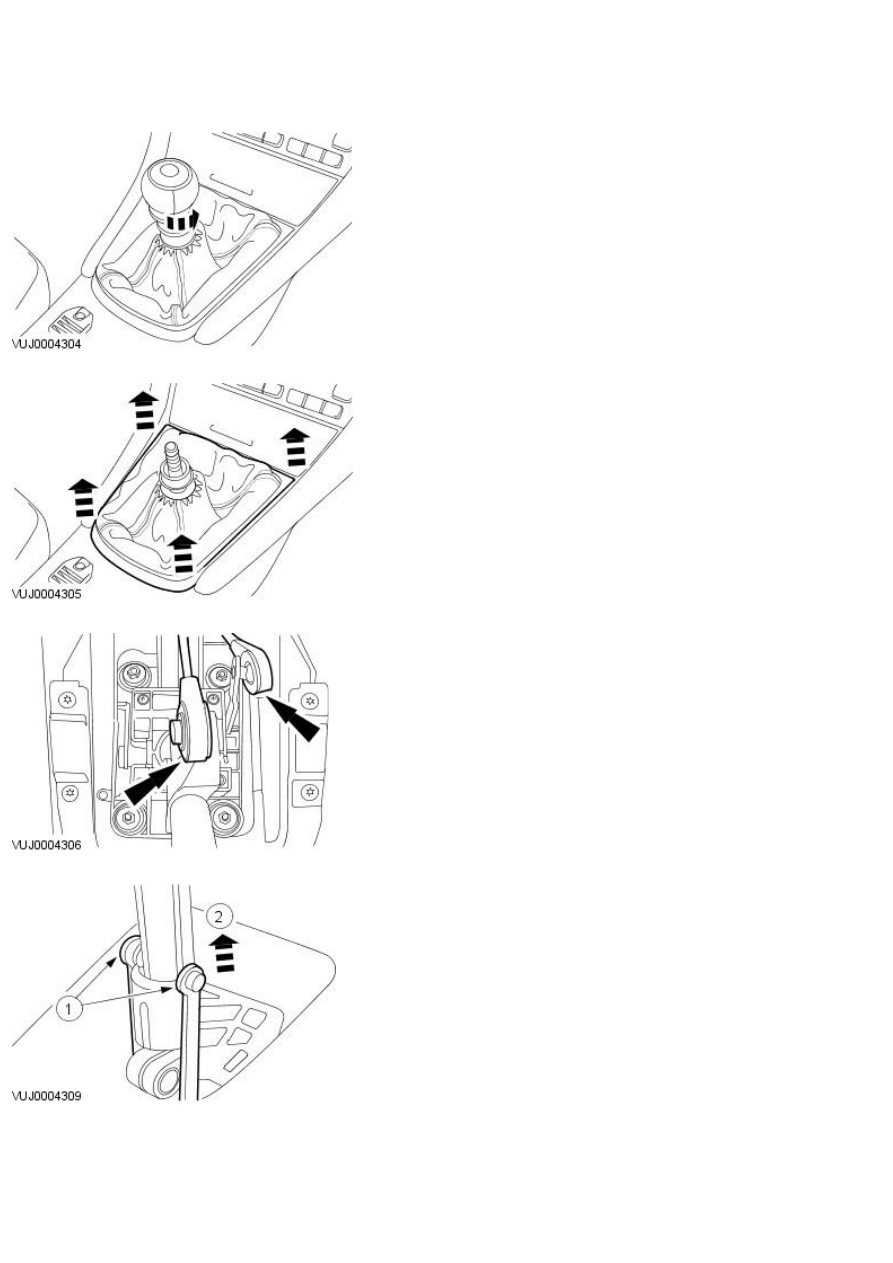

1. Remove the gearshift lever knob.

2. Detach the gearshift lever surround.

3. NOTE: Press the button to release the cable fitting before disconnecting
the cable.

Disconnect the gearshift selector cables.

4. Remove the gearshift lever surround.

1. Detach the reverse gear selector rods.

2. Remove the gearshift lever surround.
