23. Attach the gearshift cables to the transaxle.

24. NOTE: Remove the transaxle plug.

Using the special tool, install a new right-hand halfshaft seal.

25. Install a new right-hand halfshaft snap ring.

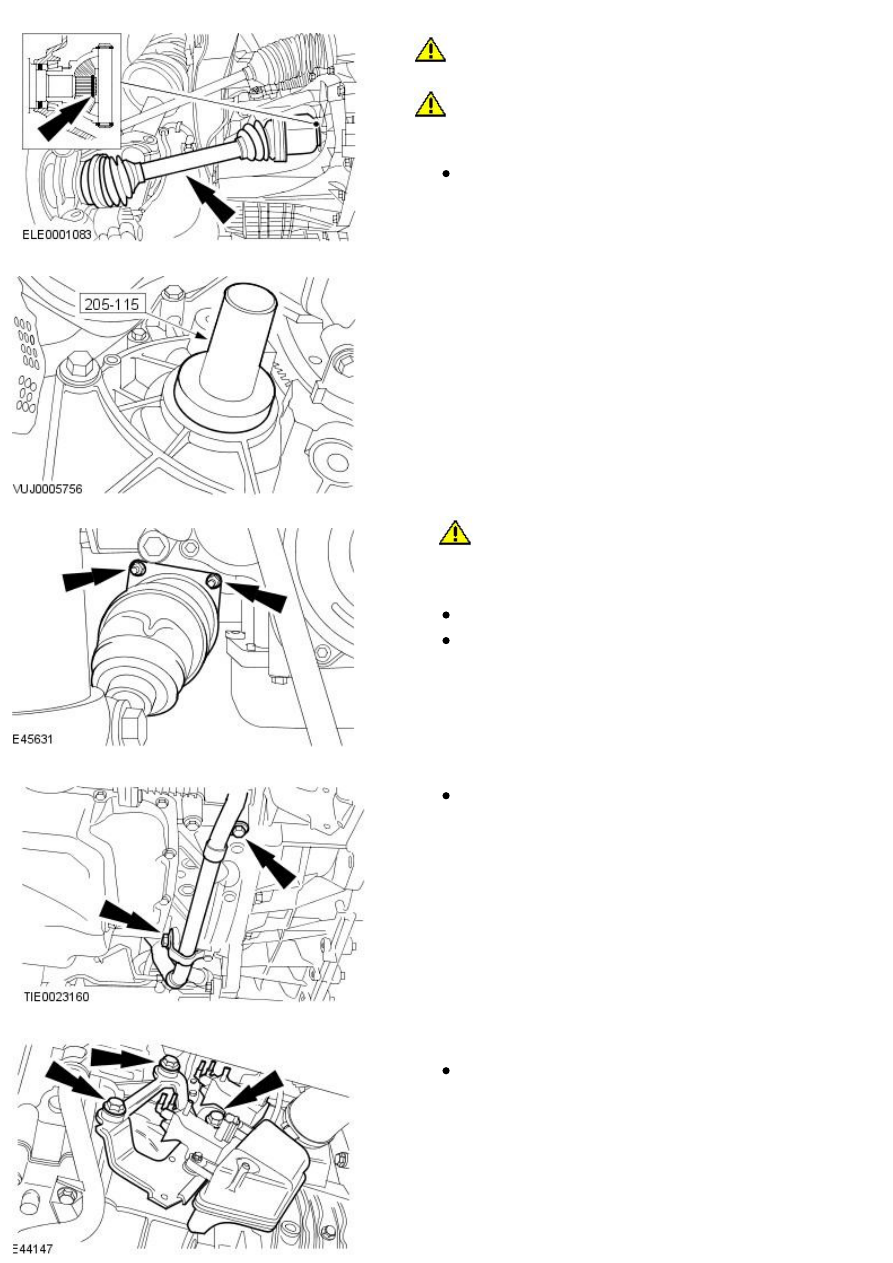

26.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Detach the right-hand halfshaft.

27. Detach the power steering fluid pipe.

28. CAUTIONS:

 Make sure the halfshaft CV joints do not over articulate. Failure to

follow this instruction may result in damage to the CV joints.

 Make sure the halfshaft seal is not damaged. Failure to follow this

instruction may result in an transaxle fluid leak.

Attach the right-hand halfshaft to the transaxle.

Make sure the halfshaft snap ring is correctly seated.

29. NOTE: Remove the transaxle plug.

Using the special tool, install a new left-hand halfshaft seal.

30.

CAUTION: Make sure the halfshaft CV joints do not over

articulate. Failure to follow this instruction may result in damage to the CV
joints.

Attach the left-hand halfshaft.

Engage the left-hand halfshaft to the transaxle.

Tighten to 25 Nm.

31. Attach the coolant pipe to the engine.

Tighten to 40 Nm.

32. Install the vacuum solenoids and vacuum reservoir mount bracket

assembly.

Tighten to 23 Nm.

33. Attach the wiring harness to the vacuum solenoids and vacuum

reservoir mount bracket.

34. Connect the vacuum solenoid valves electrical connectors.

35. Connect the vacuum pipes to the vacuum solenoid valves and the

vacuum reservoir.

36. Install the front subframe.

For additional information, refer to:

Front Subframe - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and Installation).

37. NOTE: Left-hand shown, right-hand similar.

Tighten the shock absorber and spring assembly securing nuts.

Tighten to 25 Nm.

38. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

39. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

40. Fill the manual transaxle to the correct oil level.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 6-Speed Manual Transaxle - MMT6

 (308-03 Manual

Transmission/Transaxle, General Procedures).

Published: 11-May-2011

Manual Transmission/Transaxle - Transaxle2.2L Duratorq-TDCi (110kW/150PS) -
Puma

Installation

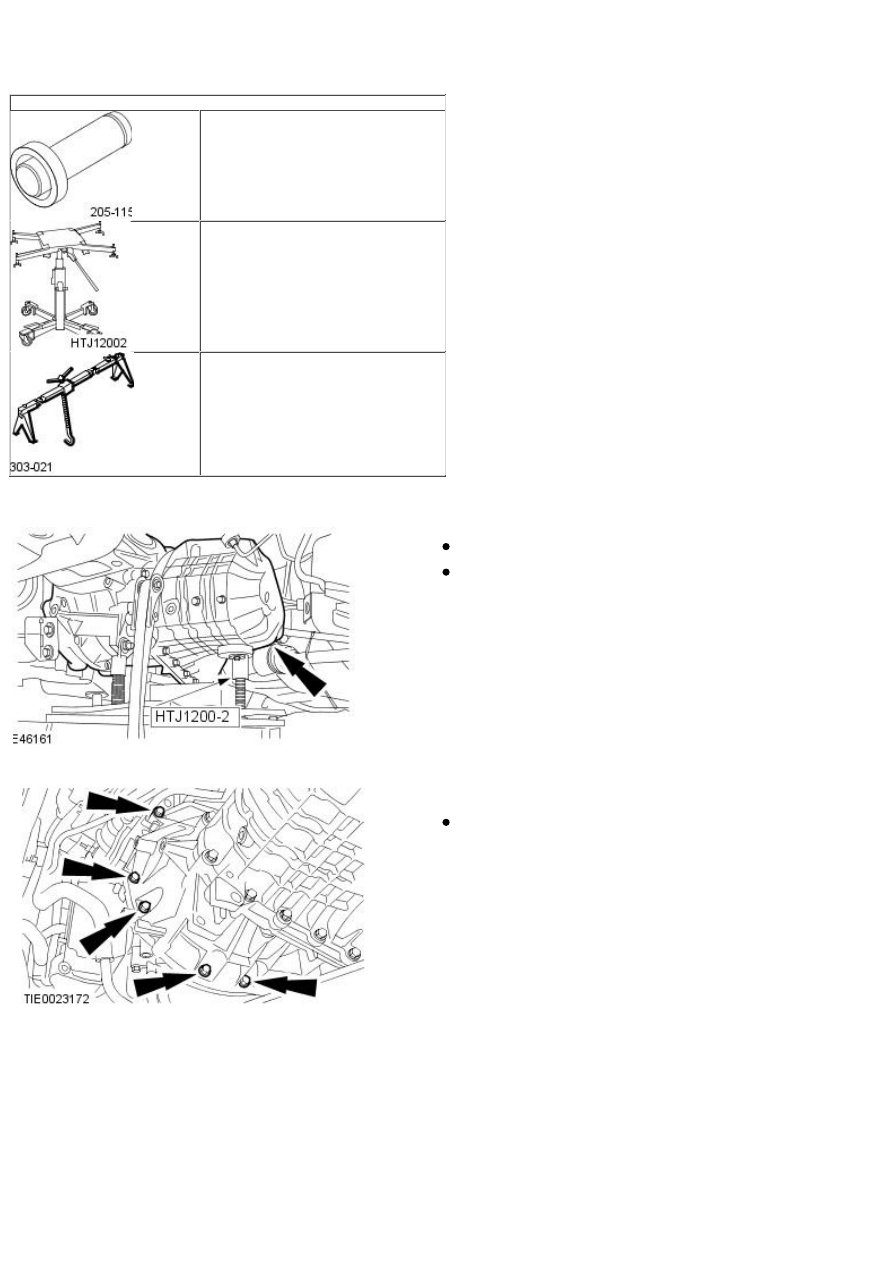

Special Tool(s)

Halfshaft oil seal installer

205-115

Powertrain assembly jack

HTJ1200-2

Engine support bracket

303-021

Installation

1. Using the special tool, install the transaxle.

Using the special tool raise the transaxle assembly.

Align the transaxle to the clutch plate.

2. NOTE: Shown with the special tool removed for clarity.

Install the transaxle retaining bolts.

Tighten to 48 Nm.
