Jaguar X-Type Sedan and Estate (Wagon). Manual - part 405

2. Install the clutch pedal.

1. Attach the clutch pedal to the clutch master cylinder.

2. Attach the clutch pedal to the support bracket.

1. Tighten to 23 Nm.

3. Install the clutch pedal return spring pin.

1. Install the clutch pedal return spring.

2. Install the clutch pedal return spring pin.

4. Install the clutch pedal return spring pin spacer and retaining clip.

1. Install the clutch pedal return spring pin spacer.

2. Install the clutch pedal return spring pin retaining clip.

5. Install the clutch pedal position switch.

1. Install the clutch pedal position switch.

2. Connect the electrical connector.

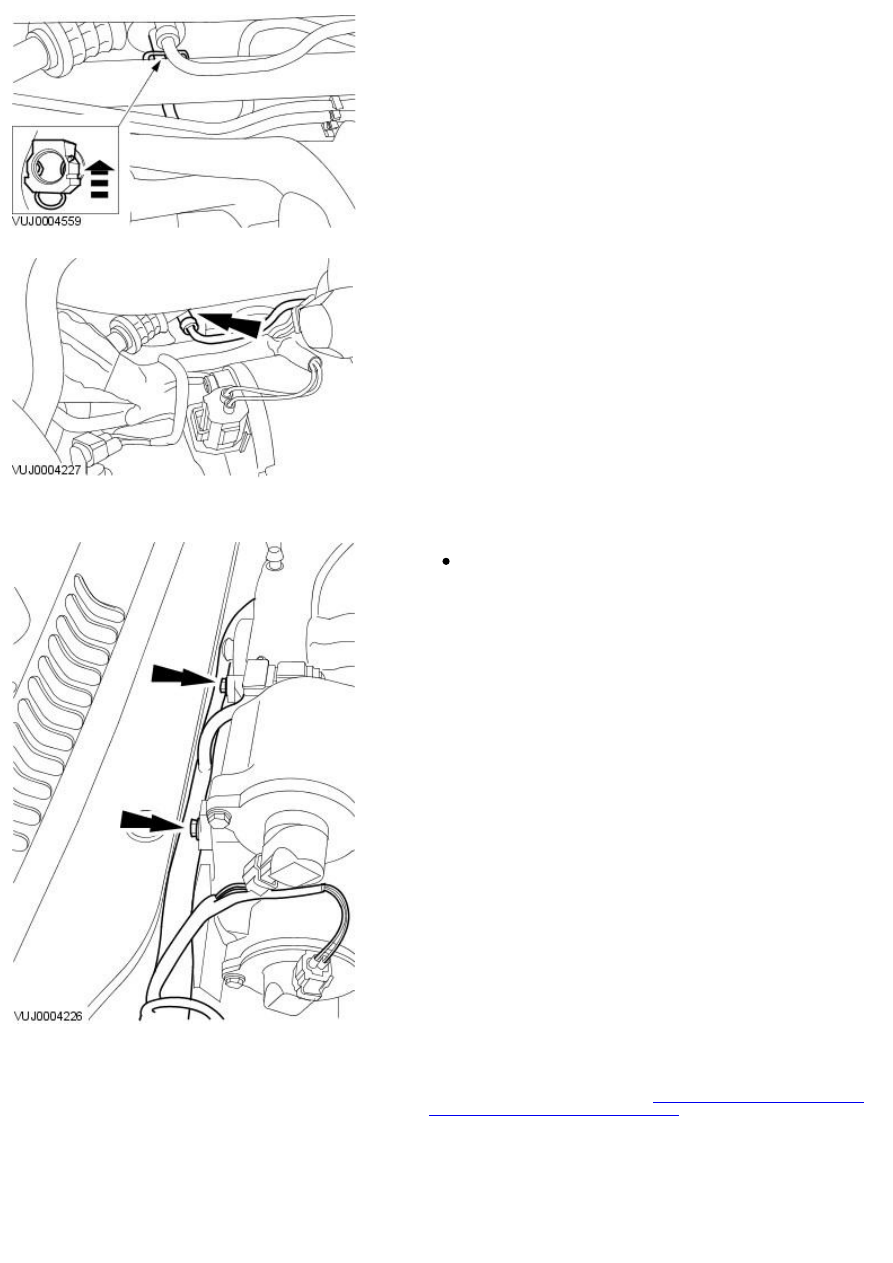

6. NOTE: Reposition the retaining clip.

Connect the clutch slave cylinder supply line to the clutch master
cylinder.

7. Connect the clutch master cylinder supply line.

All except vehicles with diesel engine

8. Attach the engine wiring harness to the intake manifold.

Tighten to 10 Nm.

All vehicles

9. Bleed the hydraulic clutch system.

For additional information, refer to:

Clutch System Bleeding - Vehicles

W ith: 6-Speed Manual Transaxle - MMT6

 (308-00 Manual

Transmission/Transaxle and Clutch - General Information, General
Procedures).

Published: 11-May-2011

Clutch Controls - Clutch Slave CylinderVehicles With: 5-Speed Manual Transmission -
MT75

Removal and Installation

Removal

1. NOTE: The clutch slave cylinder assembly must be replaced whenever it
is removed.

Remove the manual transmission.
For additional information, refer to:

Transaxle - 2.0L Duratorq-TDCi

(308-03 Manual Transmission/Transaxle, Removal) /

Transaxle - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

(308-03 Manual Transmission/Transaxle, Removal).

2.

W ARNING: Do not allow brake fluid to contact the skin or eyes. If

brake fluid comes into contact with the skin or eyes, rinse the affected
areas immediately with water. Failure to follow this instructions can result
in personal injury.

CAUTION: Brake fluid will escape when the lines are disconnected.

Remove the clutch slave cylinder.

Detach the rubber grommet.

Remove the clutch slave cylinder.

Installation

1. NOTE: Apply suitable tape to the input shaft to protect the slave
cylinder seal from damage. Remove the tape when the slave cylinder is
installed.

• NOTE: Apply sealer to the mating faces of the clutch slave cylinder and
the transmission housing.

Install the clutch slave cylinder.

Attach the rubber grommet.

Tighten to 10 Nm.

2. Install the manual transmission.

For additional information, refer to:

Transaxle - 2.0L Duratorq-TDCi

(308-03 Manual Transmission/Transaxle, Installation) /

Transaxle - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

(308-03 Manual Transmission/Transaxle, Installation).

3. Bleed the hydraulic clutch system.

For additional information, refer to:

Clutch System Bleeding - Vehicles

W ith: 5-Speed Manual Transmission - MT75

 (308-00 Manual

Transmission/Transaxle and Clutch - General Information, General
Procedures).

Published: 11-May-2011

Clutch Controls - Clutch Slave CylinderVehicles With: 6-Speed Manual Transaxle -
MMT6

Removal and Installation

Removal

1. NOTE: The clutch slave cylinder assembly must be replaced whenever it
is removed.

Remove the manual transmission.
For additional information, refer to:

Transaxle - 2.2L Duratorq-TDCi

(110kW/150PS) - Puma

 (308-03 Manual Transmission/Transaxle,

Removal).

2.

W ARNING: Do not allow brake fluid to contact the skin or eyes. If

brake fluid comes into contact with the skin or eyes, rinse the affected
areas immediately with water. Failure to follow this instructions can result
in personal injury.

CAUTION: Brake fluid will escape when the lines are disconnected.

Remove the clutch slave cylinder high pressure pipe from the retaining
bracket and clutch slave cylinder bleed union.

Release the retaining clip.

3.

CAUTION: Brake fluid will escape when the lines are disconnected.

Remove the clutch slave cylinder bleed union.

Release the retaining clip.

4.

CAUTION: Brake fluid will escape when the lines are disconnected.

Remove the clutch slave cylinder.

Installation

1. NOTE: Apply suitable tape to the input shaft to protect the slave
cylinder seal from damage. Remove the tape when the slave cylinder is
installed.

• NOTE: Apply sealer to the mating faces of the clutch slave cylinder and
the transmission housing.

Install the clutch slave cylinder.

Tighten to 10 Nm.
