7. Remove the ashtray retaining screws.

8. Remove the ashtray.

Disconnect the cigar lighter electrical connector.

9. Remove the selector lever retaining screw.

10. Remove the selector lever.

11. Detach the electrical connector from the selector lever.

12. Remove the selector lever from the selector lever bracket.

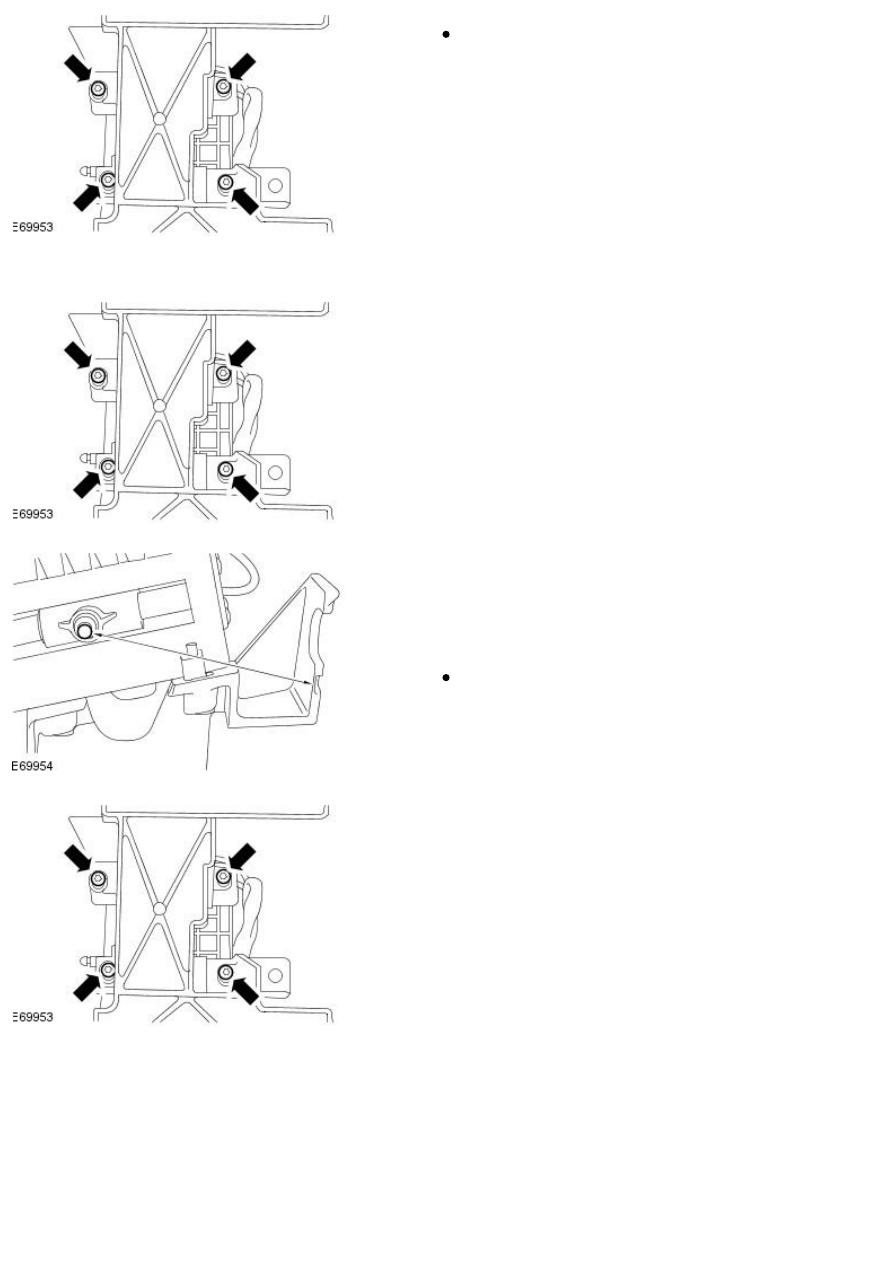

Remove the selector lever retaining screws.

Installation

1. NOTE: Do not fully tighten the selector lever retaining screws at this
stage.

Install the new selector lever to the selector lever bracket.

2. NOTE: The new selector lever is supplied with a setting tool installed,
to hold the selector lever in the correct position for adjustment to be
carried out.

• NOTE: The setting tool must remain installed, until the selector lever
cable adjustment has been carried out.

Set the distance between the selector lever pin and the selector lever
bracket.

Adjust the the distance to 97.5 mm (3.84 inches).

3. Tighten the selector retaining screws.

4. Attach the electrical connector to the selector lever.

5. Install the selector lever.

6. Install the selector lever retaining screw.

7. Install the ashtray.

Connect the cigar lighter electrical connector.

8. Install the ashtray retaining screws.

9. Connect the selector lever cable to the selector lever.

10. Install the selector lever cable locking pin.

11. Install the floor console bracket retaining screws.

12. Connect the selector lever electrical connector.

13. Set the selector lever cable adjustment.

For additional information, refer to:

Selector Lever Cable Adjustment

(307-05B Automatic Transmission/Transaxle External Controls - Vehicles
W ith: 6-Speed Automatic Transaxle - AWF21, General Procedures).

14. Remove the selector lever setting tool.

15. Install the floor console.

For additional information, refer to:

Floor Console

 (501-12 Instrument

Panel and Console, Removal and Installation).

16. Move the selector lever to the 'P' position.
