Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Fuel Temperature Sensor2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

Removal and Installation

Special Tool(s)

Quick fit connector releasing tool

310-045

Removal

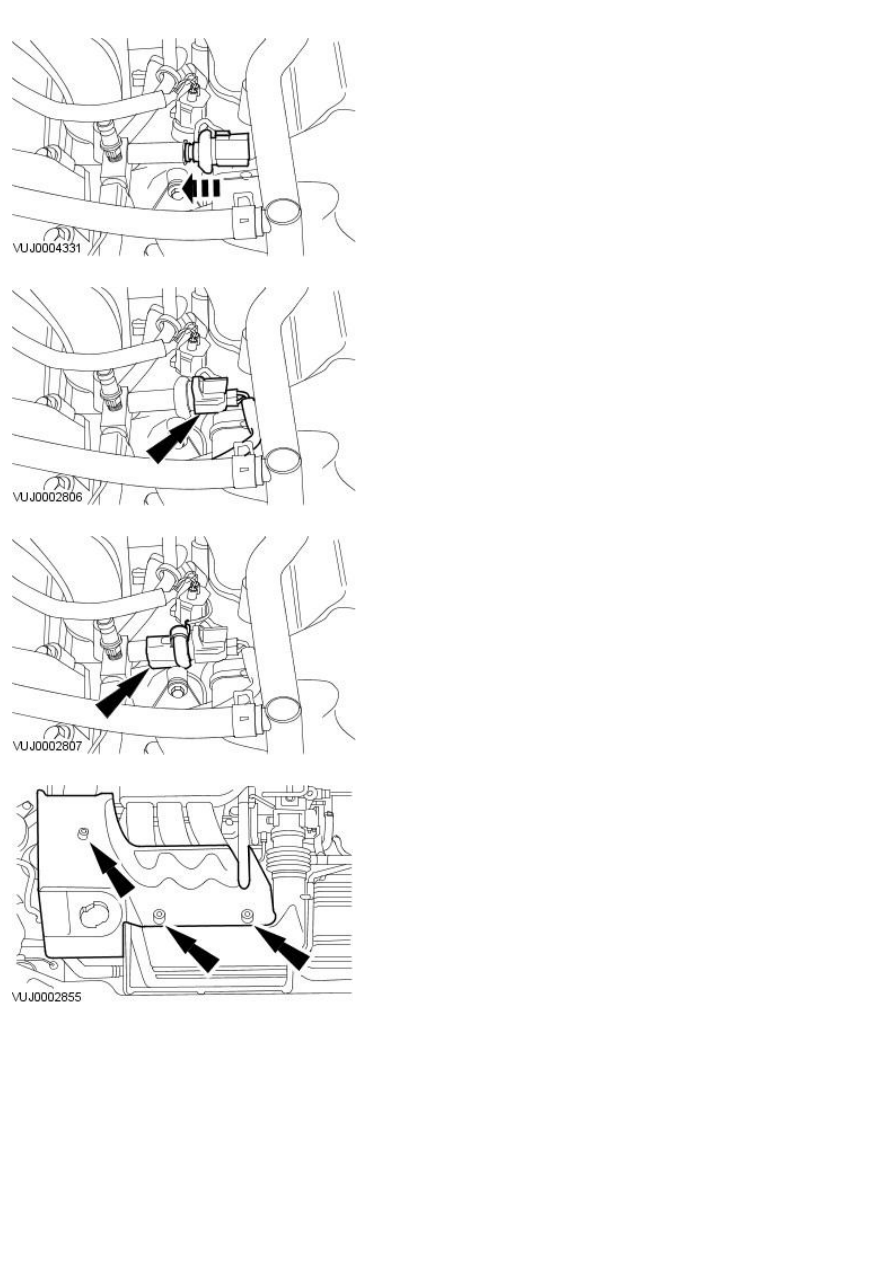

1. Remove the engine cover.

2. Remove the retaining clip from the spring lock coupling.

3. Disconnect the fuel temperature sensor electrical connector.

4. Using the special tool, remove the fuel temperature sensor.

Remove and discard the O-ring seal.

Installation

1. NOTE: Install a new O-ring seal.

Install the fuel temperature sensor.

2. Connect the fuel temperature sensor electrical connector.

3. Install the retaining clip to the spring lock coupling.

4. Install the engine cover.

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Heated Oxygen Sensor (HO2S) LH

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to Section

 414-01 Battery, Mounting

and Cables

.

2. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

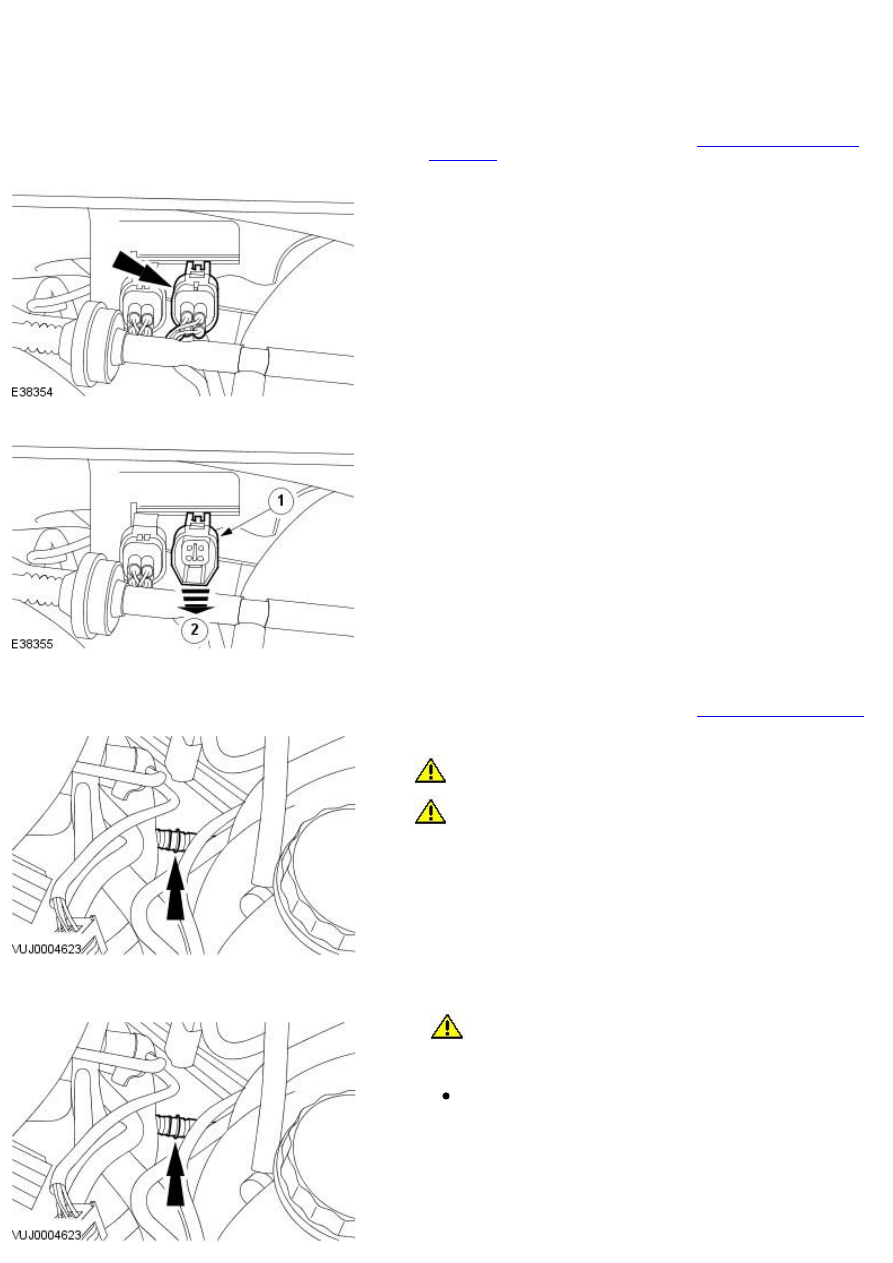

3. Disconnect the heated oxygen sensor (HO2S) electrical connector.

4. Detach HO2S electrical connector from the securing bracket.

1. Release the retaining tang.

2. Detach HO2S electrical connector from the securing bracket.

5. CAUTIONS:

 Do not cut the HO2S harness.

 Make sure that the HO2S casing and harness is not damaged.

Using Snap-on socket S6176 remove the HO2S.

Installation

1.

CAUTION: Make sure that the HO2S casing and cable are not

damaged.

To install, reverse the removal procedure.

Tighten to 40 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 -
Heated Oxygen Sensor (HO2S) RH

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to Section

 414-01 Battery, Mounting

and Cables

.

2. Disconnect the heated oxygen sensor (HO2S) electrical connector.

3. Detach HO2S electrical connector from the securing bracket.

1. Release the retaining tang.

2. Detach HO2S electrical connector from the securing bracket.

4. Turn the steering onto full right-hand lock.

5. Raise and support the vehicle.

For additional information, refer to Section

 100-02 Jacking and Lifting

.

6. CAUTIONS:

 Do not cut the HO2S harness.

 Make sure that the HO2S casing and harness is not damaged.

Using Snap-on socket S6176 remove the HO2S.

Installation

1.

CAUTION: Make sure that the HO2S casing and harness is not

damaged.

To install, reverse the removal procedure.

Tighten to 40 Nm.
