Jaguar X-Type Sedan and Estate (Wagon). Manual - part 276

9.

CAUTION: Make sure that the high pressure fuel supply line

remains in contact with both the fuel pump and the fuel injection supply
manifold until both unions have been detached and cleaned. Failure to
follow this instruction may result in foreign matter ingress to the fuel
injection system.

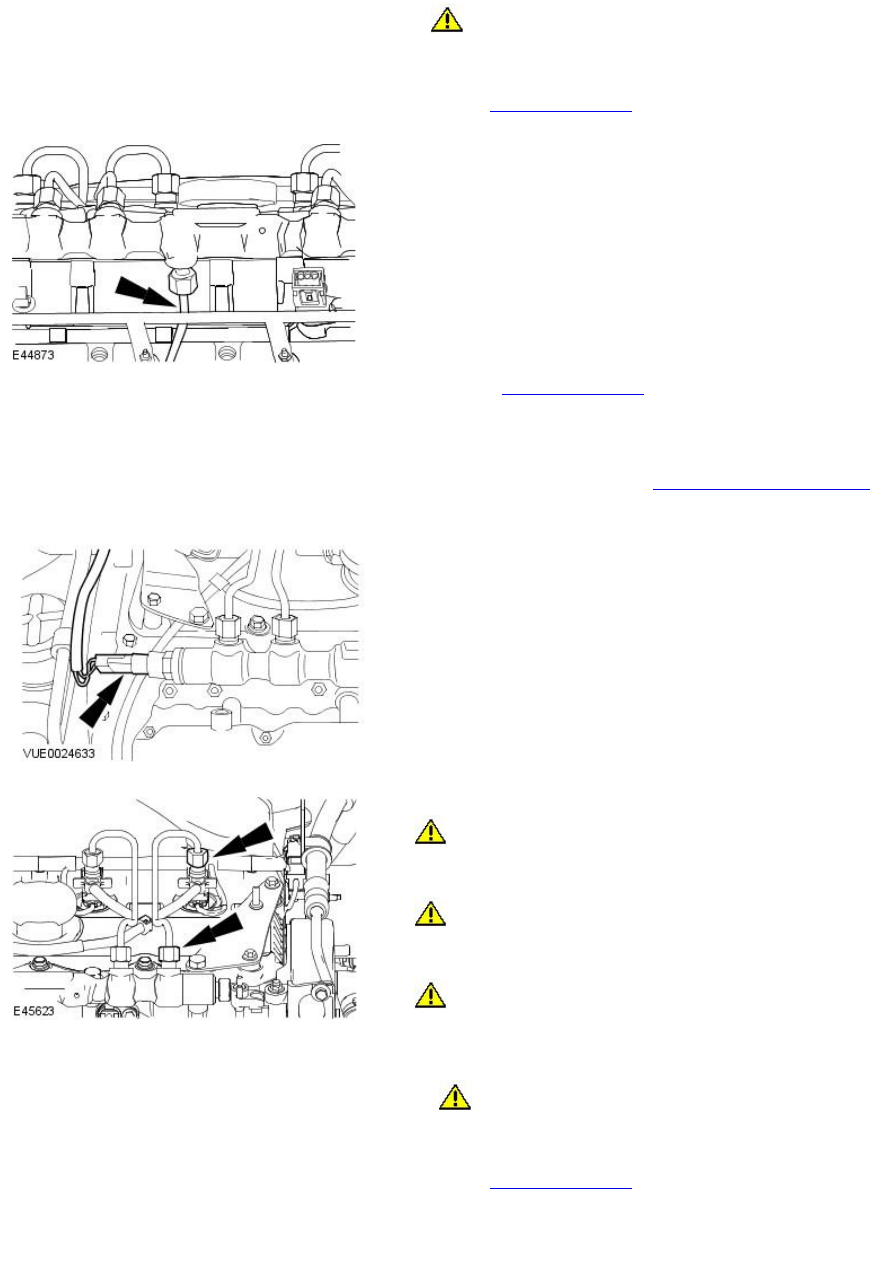

Using the

pneumatic vacuum gun

, vacuum foreign material from the high

pressure fuel supply line and the fuel injection supply manifold.

10. Remove and discard the high pressure fuel supply line.

11. Using the

pneumatic vacuum gun

, vacuum foreign material from the

fuel pump and the fuel injection supply manifold.

12. Install blanking caps to the open threaded ports on the fuel pump and

the fuel injection supply manifold.

13. Clean the fuel injectors, fuel injection supply manifold, high pressure

fuel supply lines and surrounding areas.
For additional information, refer to:

Fuel Injection Component Cleaning

(303-04B Fuel Charging and Controls - 2.0L Duratorq-TDCi/2.2L
Duratorq-TDCi (110kW /150PS) - Puma, General Procedures).

14. Disconnect the fuel pressure sensor electrical connector.

15. CAUTIONS:

 Make sure that the high pressure fuel supply line remains in contact

with both the fuel injector and the fuel injection supply manifold until both
unions have been detached and cleaned. Failure to follow this instruction
may result in foreign matter ingress to the fuel injection system.

 Make sure the tool used to loosen the high pressure fuel supply line

unions is used at the top of the unions as this is where there is most
material. Failure to follow this instruction may result in damage to the
unions.

 Make sure that the fuel injector does not move when loosening the

high pressure fuel supply lines. Failure to follow this instruction will result
in damage to the fuel injector and the fuel injector sealing washer.

Loosen the high pressure fuel supply line from the fuel injector and the
fuel injection supply manifold.

16.

CAUTION: Make sure that the high pressure fuel supply line

remains in contact with both the fuel injector and the fuel injection supply
manifold until both unions have been detached and cleaned. Failure to
follow this instruction may result in foreign matter ingress to the fuel
injection system.

Using the

pneumatic vacuum gun

, vacuum foreign material from the fuel

injector and the fuel injection supply manifold.

17. Remove and discard the high pressure fuel supply line.

18. Repeat steps 14 and ,15 to remove the 3 remaining high pressure fuel

supply lines.

19. Using the

pneumatic vacuum gun

, vacuum foreign material from the

fuel injector and the fuel injection supply manifold.

20. Install blanking caps to the open threaded ports on the fuel injectors

and the fuel injection supply manifold.

21. Remove the fuel injection supply manifold retaining bolts.

22. Loosen the fuel injection supply manifold support brackets.

23. Remove the fuel injection supply manifold.

Installation

• W ARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related components. Highly

flammable mixtures are always present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

• CAUTIONS:

 Make sure the workshop area in which the vehicle is being worked on is as clean and as dust free as possible. Foreign matter from

work on clutches, brakes or from machining or welding operations can contaminate the fuel system and may result in later malfunction.

 Always carry out the cleaning process before carrying out any repairs to the fuel injection system components. Failure to follow this

instruction may result in foreign matter ingress to the fuel injection system.

 Diesel fuel injection equipment is manufactured to very precise tolerances and fine clearances. It is therefore essential that absolute

cleanliness is observed when working with these components. Always install blanking plugs to any open orifices or lines.

 Do not disassemble or clean inside the fuel injection supply manifold, even with an ultrasonic cleaner. Always install a new fuel

injection supply manifold when required.

• NOTE: Install new high pressure fuel supply lines.

1. NOTE: Do not tighten the fuel injection supply manifold retaining bolt
at this stage.

Install the fuel injection supply manifold.

2. NOTE: Do not tighten the fuel injection supply manifold support bracket
bolts at this stage.

Install the fuel injection supply manifold support brackets.

3. NOTE: Do not tighten the fuel injection supply manifold retaining bolts
at this stage.

Install the fuel injection supply manifold retaining bolts.

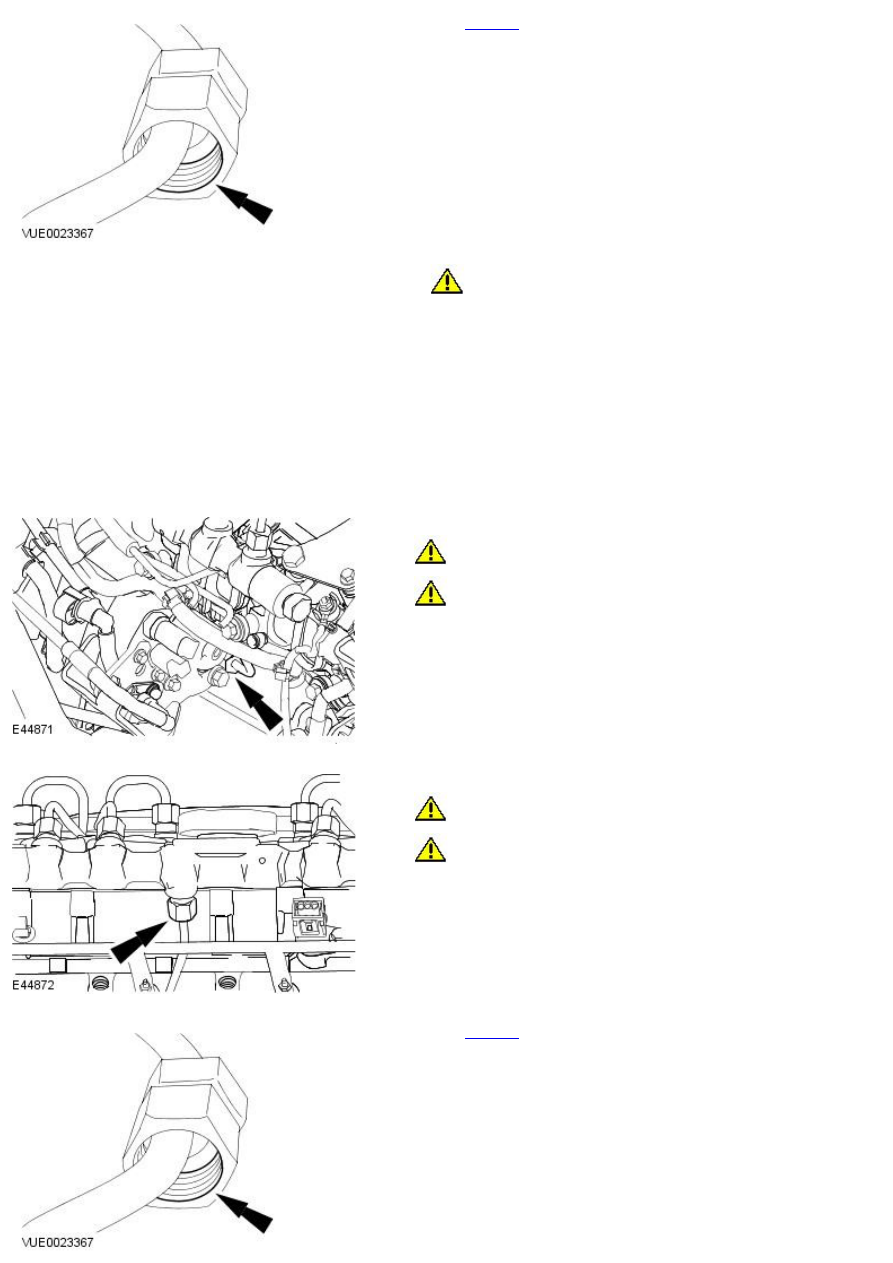

4. Lubricate the new high pressure fuel supply line union threads with

clean

lubricant

.

5.

CAUTION: Do not allow the unions to hit the olive ends of the

high pressure fuel supply line as this may damage the ends of the line and
allow foreign matter to enter the fuel injection system.

• NOTE: The yellow colored collar is fitted at the fuel pump end and the
blue colored collar is fitted at the fuel injection supply manifold end of the
high pressure fuel supply line.

• NOTE: To aid identification of the high pressure fuel supply lines, the
union at the fuel pump end is etched with the word Pump.

Position the high pressure fuel supply line as near to the final
installation position as possible and then remove and discard the
blanking plugs from the high pressure fuel supply line.

6. Remove the blanking plugs from the fuel pump and the fuel injection

supply manifold threaded ports.

7. CAUTIONS:

 Do not tighten the high pressure fuel supply line union at this stage.

 Maintain pressure on the high pressure fuel supply line to keep the

olive in contact with the fuel pump cone while hand installing the union.
Failure to follow this instruction may result in foreign matter ingress to the
fuel injection system.

Install the high pressure fuel supply line to the fuel pump.

8. CAUTIONS:

 Do not tighten the high pressure fuel supply line union at this stage.

 Maintain pressure on the high pressure fuel supply line to keep the

olive in contact with the fuel injection supply manifold cone while hand
installing the union. Failure to follow this instruction may result in foreign
matter ingress to the fuel injection system.

Install the high pressure fuel supply line to the fuel injection supply
manifold.

9. Lubricate the new high pressure fuel supply line union threads with

clean

lubricant

.
