Jaguar X-Type Sedan and Estate (Wagon). Manual - part 180

113. Connect the evaporative emission canister purge valve transfer pipe.

114. Attach the intake manifold rear retaining bracket.

Tighten to 10 Nm.

115. Attach the engine wiring harness from the intake manifold rear

retaining bracket.

116. Attach the intake manifold front retaining bracket.

Tighten to 10 Nm.

117. Install the fuel pressure regulator bracket.

Tighten to 10 Nm.

118. Tighten to 7 Nm.

119. Connect the fuel pressure regulator vacuum hose.

120. Connect the electrical connectors.

121. Connect the positive crankcase ventilation (PCV) hose.

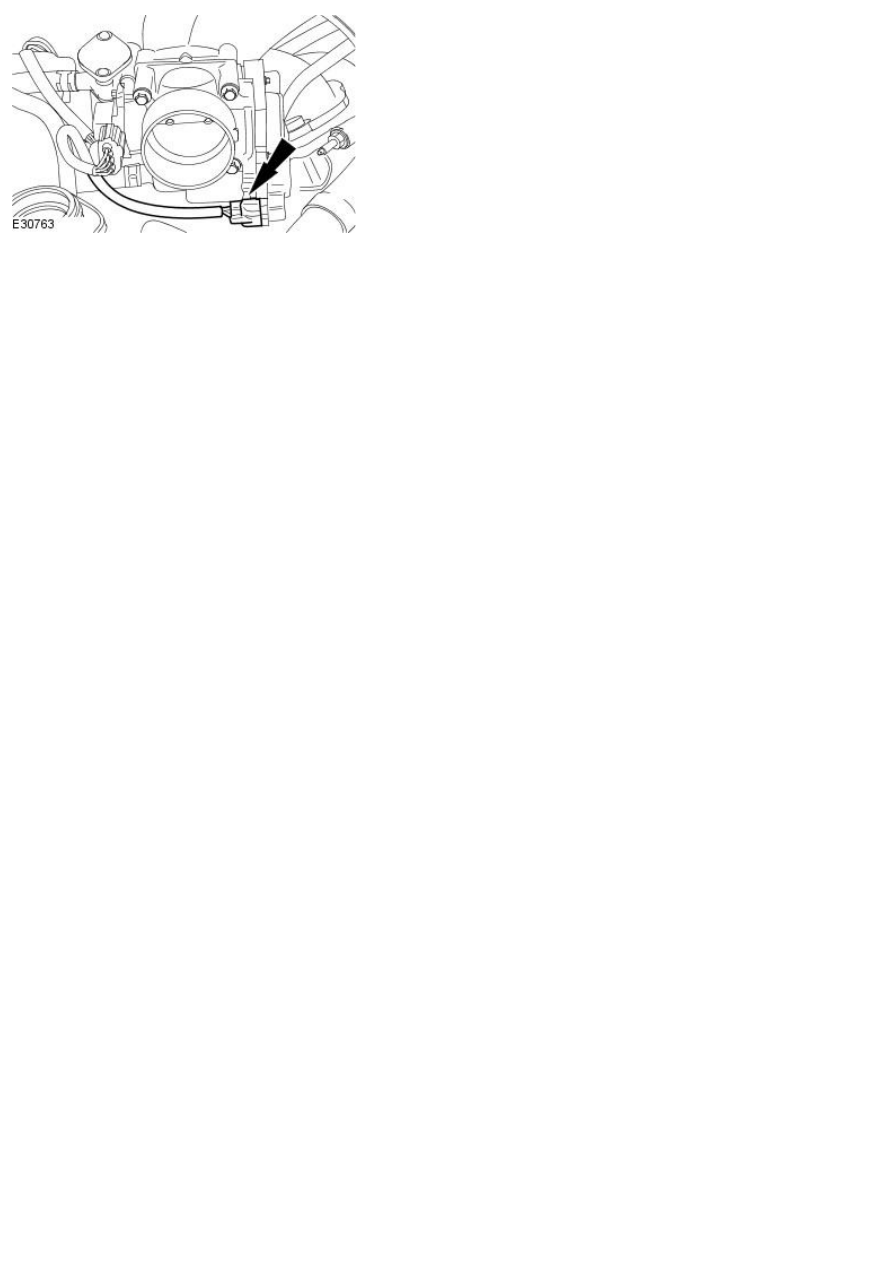

122. Connect the throttle position sensor.

123. Connect the throttle motor electrical connector.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - EngineVehicles
With: 5-Speed Manual Transmission - MT75/6-Speed Manual Transaxle - MMT6

Installation

Special Tool(s)

Halfshaft oil seal installer

205-115

Link shaft limiting tool

307-446

Engine lifting kit

303-707

Powertrain Assembly Jack

HTJ12000-2

5 Point Security Torx Bit

418-535

Installation

All vehicles

1. Install the transaxle.

Tighten to 47 Nm.

2. Install the transaxle retaining bolts.

Tighten to 47 Nm.
