Engine System - General Information - Camshaft Bearing Journal Clearance

General Procedures

1. NOTE: Make sure that the following stages are followed exactly. The
tappets or followers must be removed to carry out this measurement.

• NOTE: Make sure that the camshaft is to specification.

• NOTE: The bearing caps and journals should be free from engine oil and
dirt.

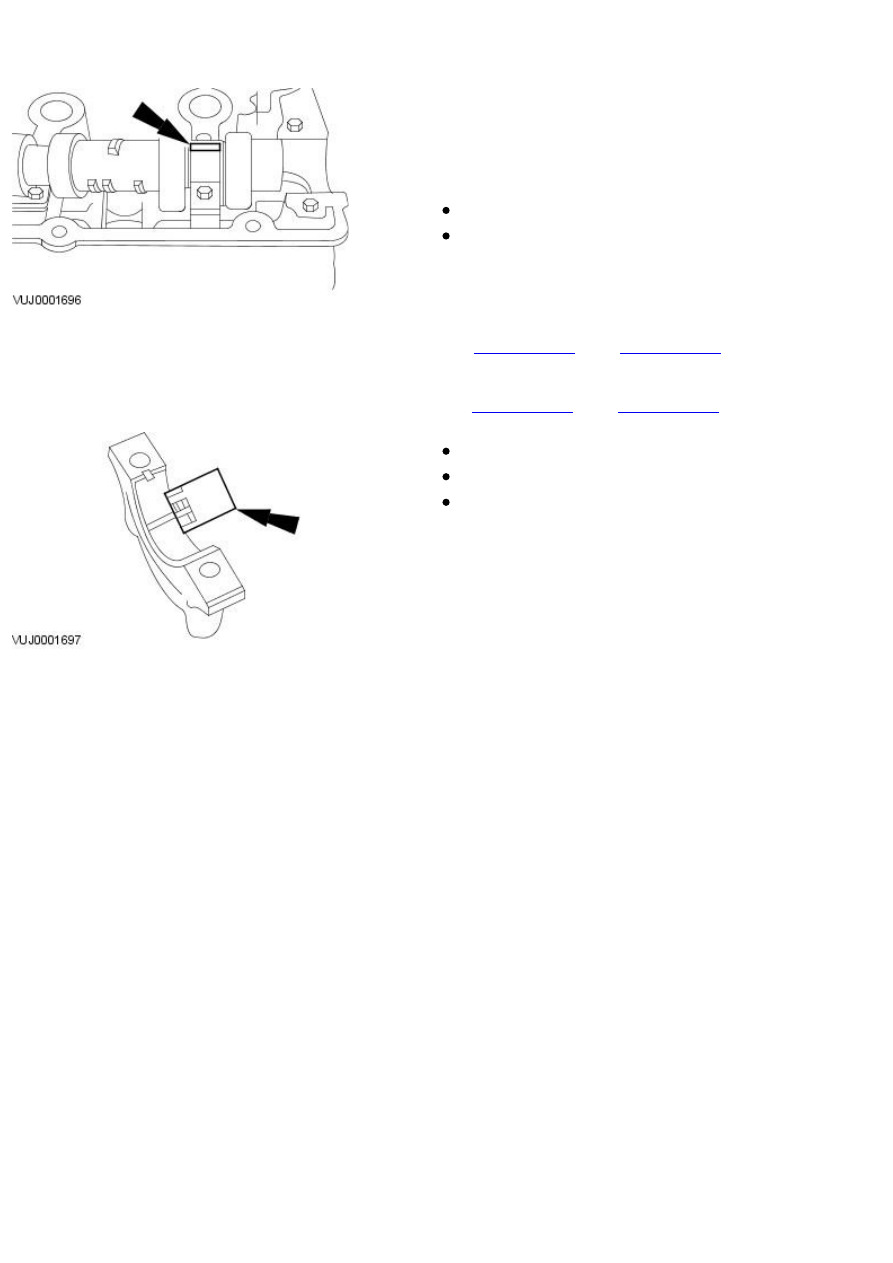

Position on a length of plastigage on the bearing cap.

Insert the camshaft, without lubrication, into the cylinder head.

Position a plastigage strip, which should be equal to the width of
the bearing cap, on the bearing journal.

2. Install the camshaft bearing caps. For additional information, refer to

Section

 303-01A Engine

Section

 303-01B Engine

.

3. NOTE: Do not strike the bearing caps.

Remove the camshaft bearing caps. For additional information, refer to
Section

 303-01A Engine

Section

 303-01B Engine

.

4. Using the special tool, read off the measurement.

Compare the width of plastigage with the plastigage scale.

The value that is read off is the bearing clearance.

If the values are not to specification install a new camshaft.

Published: 11-May-2011

Engine System - General Information - Camshaft Bearing Journal Diameter

General Procedures

1. Determine the diameter of the camshaft journals.

Using a micrometer measure the diameter at 90 degrees intervals
to determine if the journals are out-of-round.

Measure at two different points on the journal to determine if there
is any tapering.

If the measurements are out of the specified range, install a new
camshaft.

Published: 11-May-2011

Engine System - General Information - Camshaft End Play

General Procedures

1. NOTE: Make sure that the camshaft is to specification.

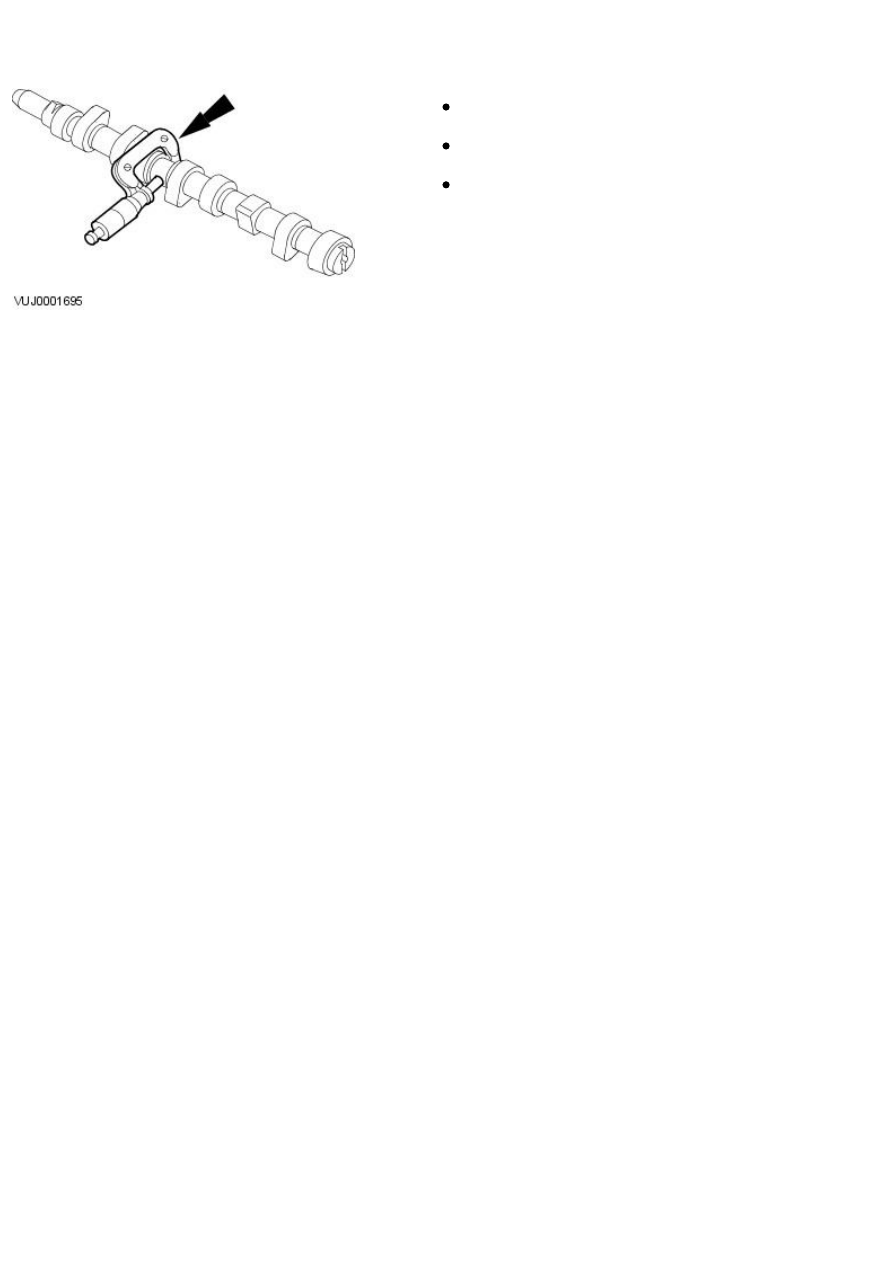

Using the special tool, measure the end play.

Slide the camshaft in both directions. Read and note the maximum
and minimum values on the dial indicator gauge.

1. End play = maximum value minus minimum value.

If the measurement is out of specification, install new components.

Published: 11-May-2011

Engine System - General Information - Camshaft Lobe Lift

General Procedures

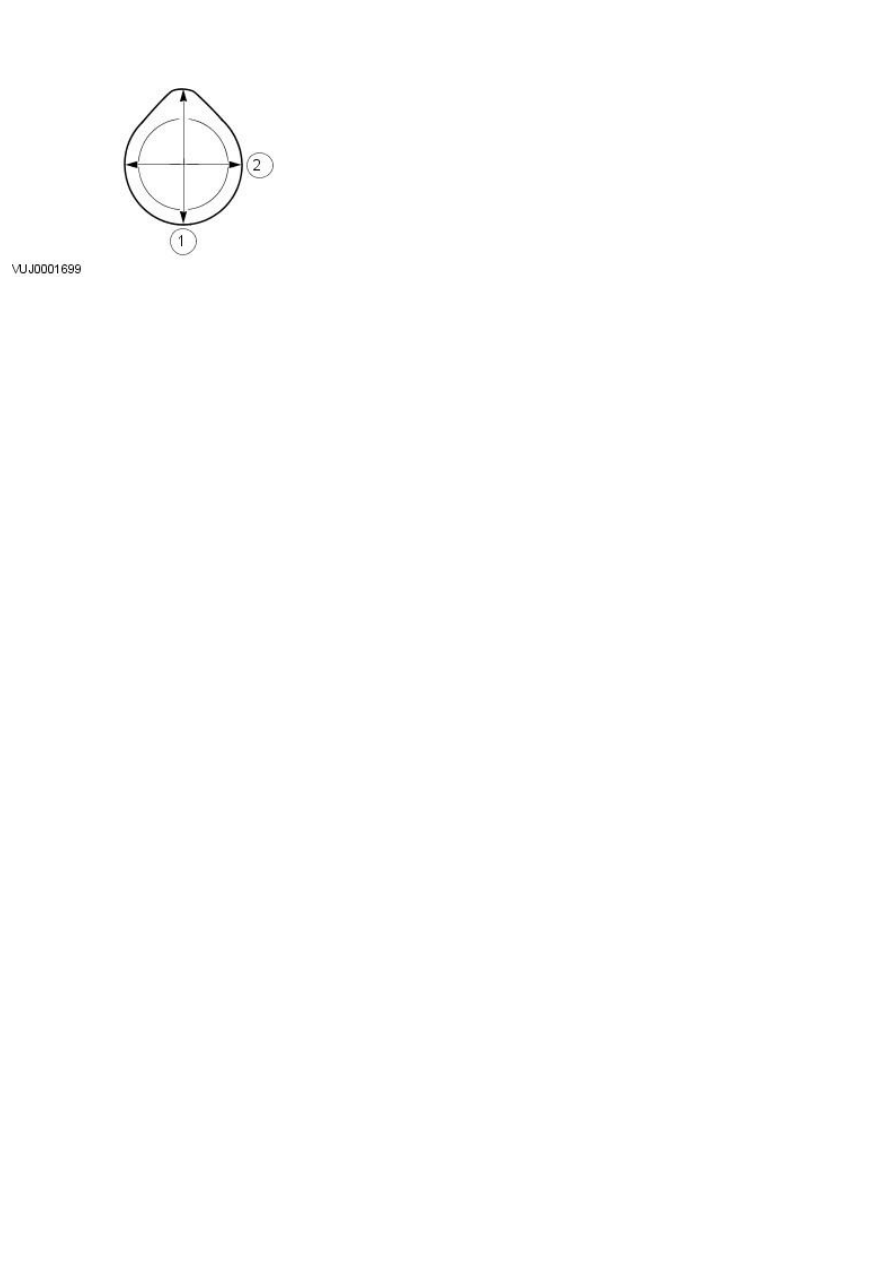

1. Measure the diameter (1) and diameter (2) with a vernier caliper. The

difference in measurements is the lobe lift.
