Jaguar X-Type Sedan and Estate (Wagon). Manual - part 92

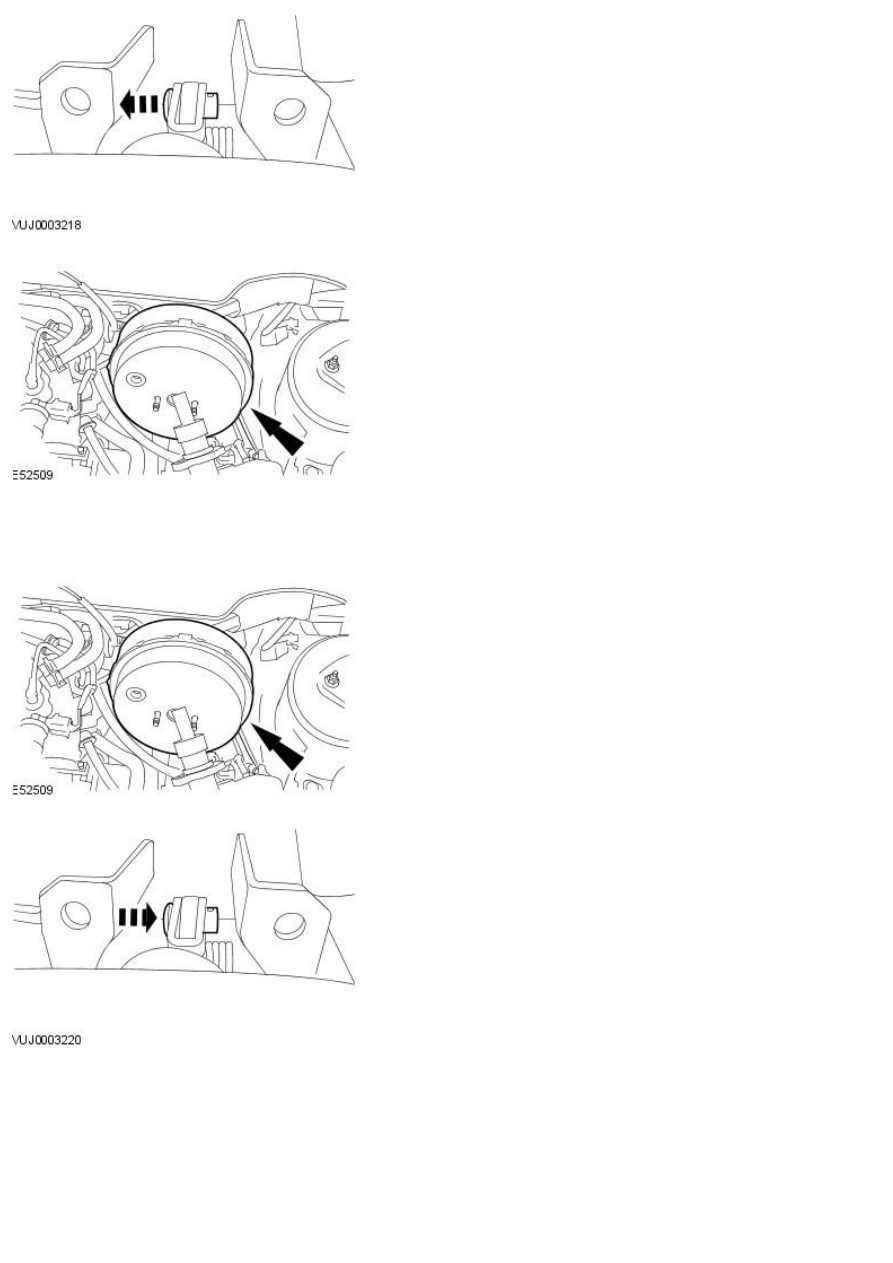

22. Remove the brake booster push rod pin.

23. Remove the brake booster.

Installation

All vehicles

1. NOTE: Do not install the brake booster retaining nuts at this stage.

Install the brake booster.

2. Install the brake booster push rod pin.

3. Install the brake booster push rod pin retaining clip.

4. Remove the brake pedal hold down tool.

5. Install the brake booster support bracket.

Loosely install the brake booster support bracket retaining bolt.

6. Attach the brake booster.

Tighten to 25 Nm.

7. Tighten the brake booster support bracket retaining bolt.

8. Attach the brake booster vacuum hose.

9. NOTE: Install a new brake master cylinder to brake booster O-ring seal.

• NOTE: Make sure the brake booster push rod is correctly aligned to the
brake master cylinder assembly.

Attach the brake master cylinder assembly to the brake booster.

Tighten to 25 Nm.

10. Attach the brake fluid supply tubes to the retaining clip.

Vehicles with manual transmission

11.

CAUTION: If brake fluid is split on the paintwork, the affected

area must be immediately washed down with cold water. Failure to follow
this instruction may result in damage to the vehicle.

• NOTE: Remove the blanking plugs from the clutch master cylinder feed
hose and the brake fluid reservoir.

Attach the clutch master cylinder feed hose.

Vehicles with 2.0L engine

12. Reposition the speed control module.

13. Install the speed control module retaining bolt.

Tighten to 4 Nm.

14. Connect the speed control module electrical connector.

15. Attach the throttle cable retaining bracket.

16. Attach the IAC valve wiring harness.

17. Attach the throttle cable.

1. Reposition the throttle lever to the fully open position.

2. Attach the throttle cable.
