Jaguar X-Type Sedan and Estate (Wagon). Manual - part 84

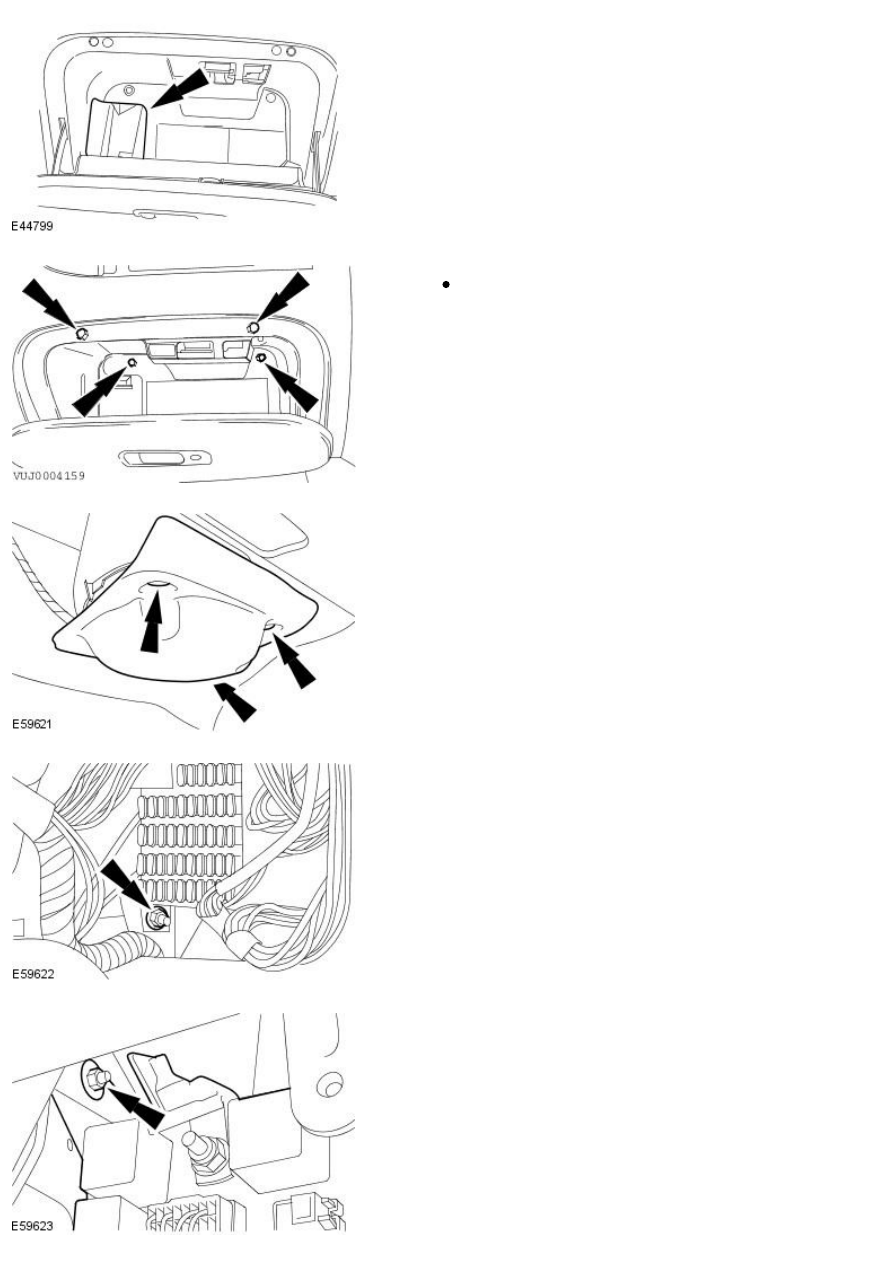

33. Remove the glove compartment finisher trim.

34. Remove the glove compartment.

Remove the glove compartment retaining screws.

35. Remove the blower motor trim.

36. Remove the central junction box (CJB) retaining nut.

37. Detach the CJB.

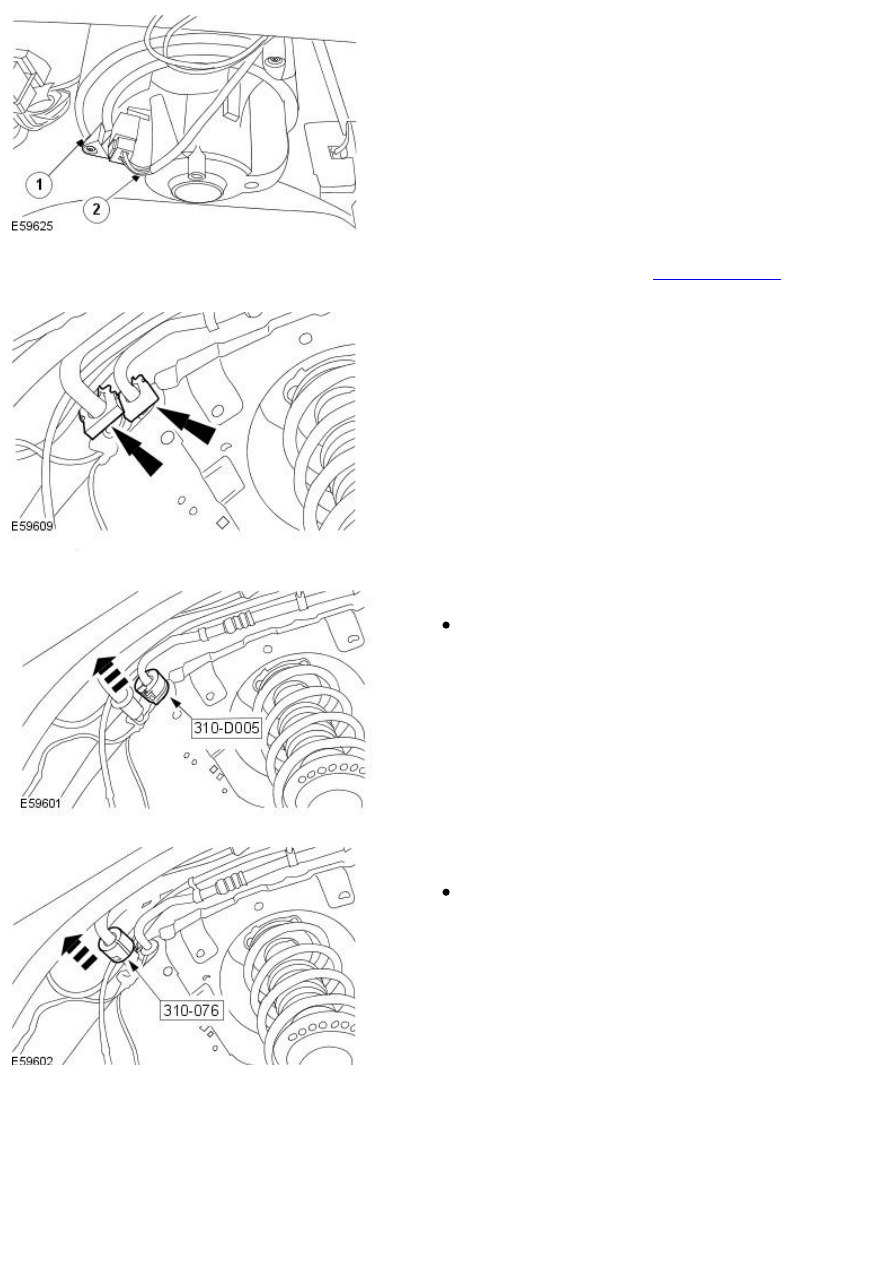

38. Reposition the brake pedal cross-shaft securing bracket.

1. Undo but do not remove the brake pedal cross-shaft securing

bracket retaining nut.

2. Reposition the brake pedal cross-shaft securing bracket.

39. Remove the right-hand fender splash shield.

For additional information, refer to:

Fender Splash Shield

 (501-02 Front

End Body Panels, Removal and Installation).

40. Remove the refrigerant lines retaining clips.

41. NOTE: Install blanking plugs to the exposed ports.

Using the special tool, disconnect the A/C refrigerant line.

Remove and discard the O-ring seals.

42. NOTE: Install blanking plugs to the exposed ports.

Using the special tool, disconnect the A/C refrigerant line.

Remove and discard the O-ring seals.

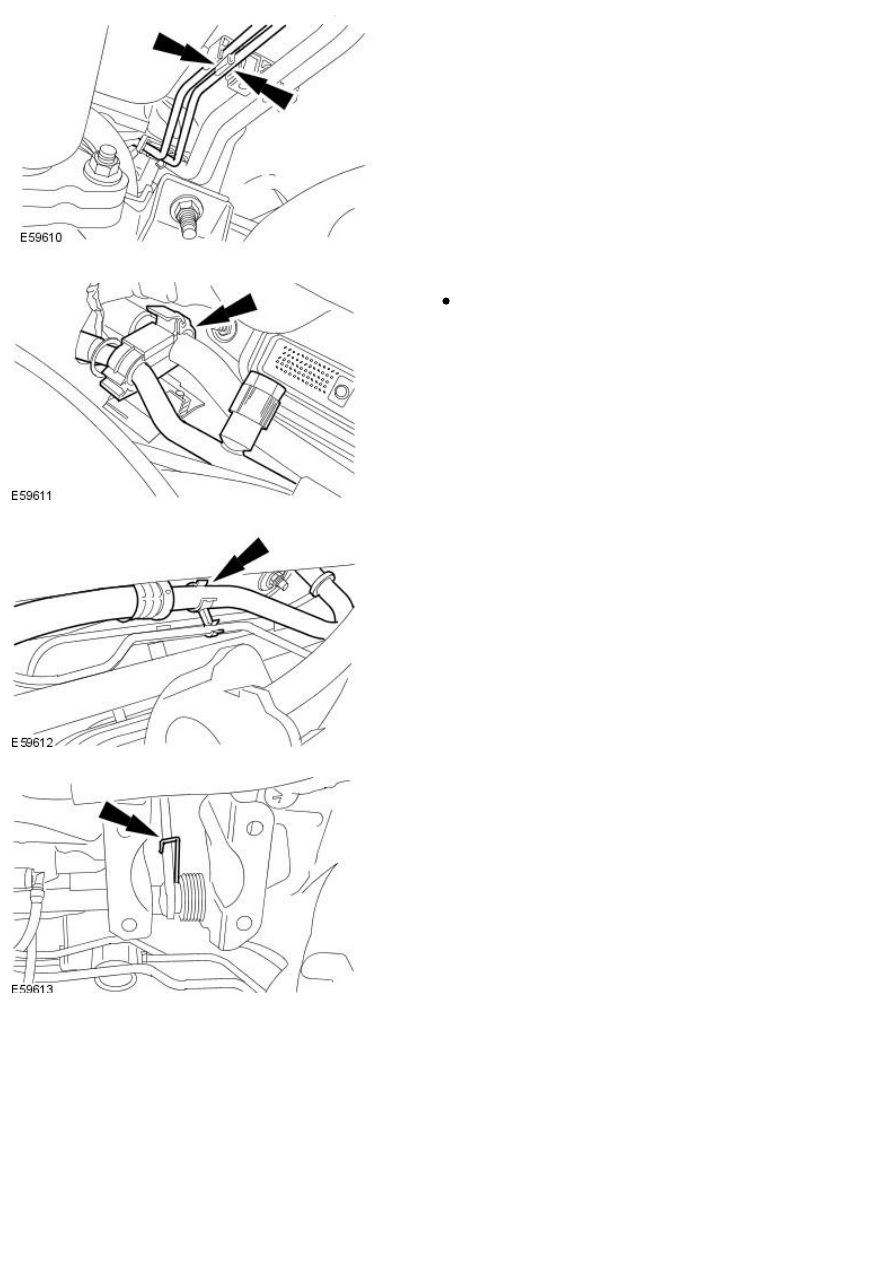

43. Detach the brake lines.

44. Remove the A/C refrigerant line.

Remove the retaining clip.

45. Remove the A/C refrigerant line.

46. NOTE: Note the position of the brake pedal cross-shaft spring.

Detach the brake pedal cross-shaft spring.

47. Detach the brake pedal cross-shaft left-hand mounting bracket.

48. Detach the brake pedal cross-shaft grommet.

49. NOTE: Remove the brake pedal cross-shaft spring bush.

Remove the brake pedal cross-shaft.

Installation

All vehicles

1. NOTE: Make sure that the brake pedal cross-shaft bush is correctly
positioned.

Install the brake pedal cross-shaft.
