Rear Disc Brake - Brake Pads

Removal and Installation

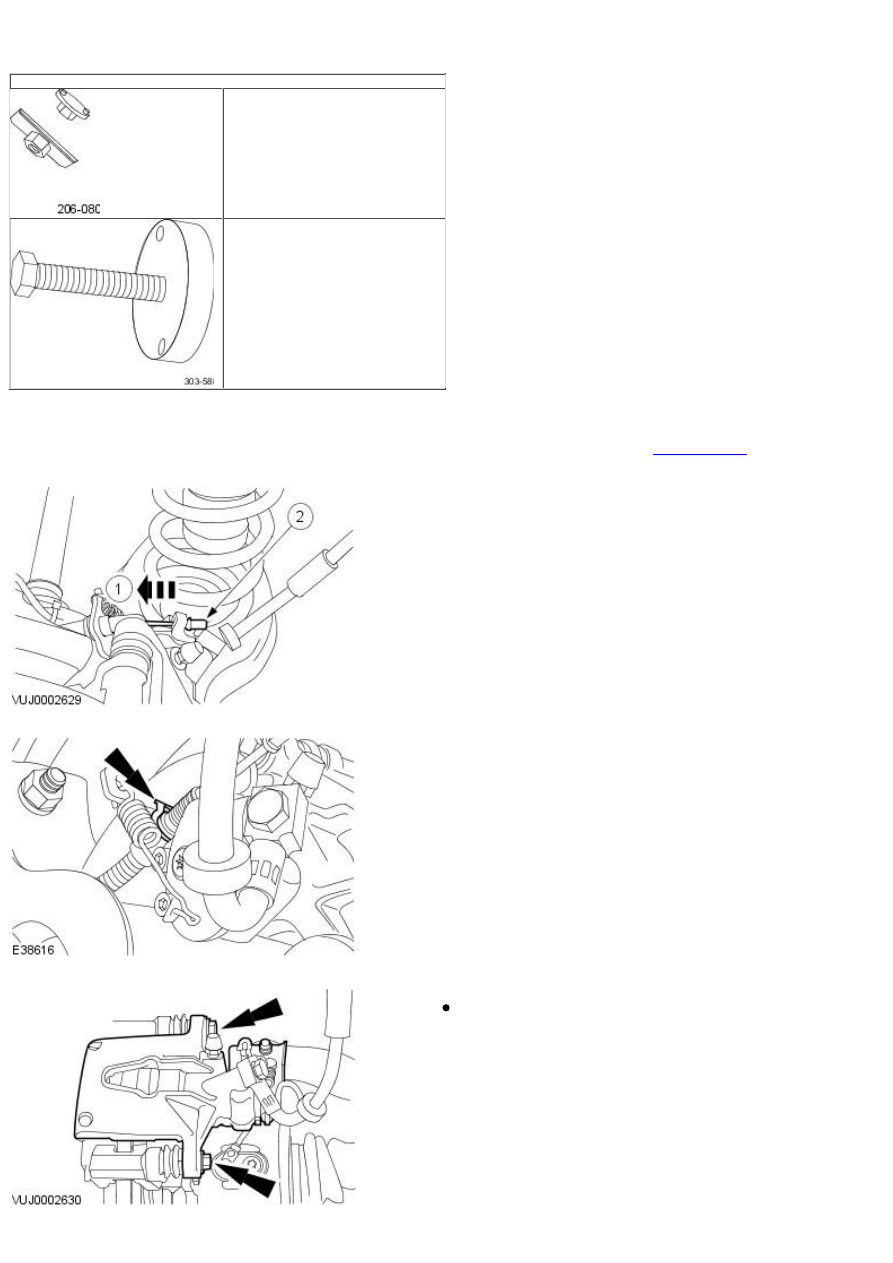

Special Tool(s)

Brake caliper piston retractor tool

206-080

Crankshaft pulley/damper remover

303-588

Removal

1. Remove the wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. Detach the parking brake cable.

1. Release the tension.

2. Detach the parking brake cable.

3. Remove the parking brake cable retaining clip.

4. Detach the brake caliper and secure to one side.

Remove and discard the brake caliper retaining bolts.

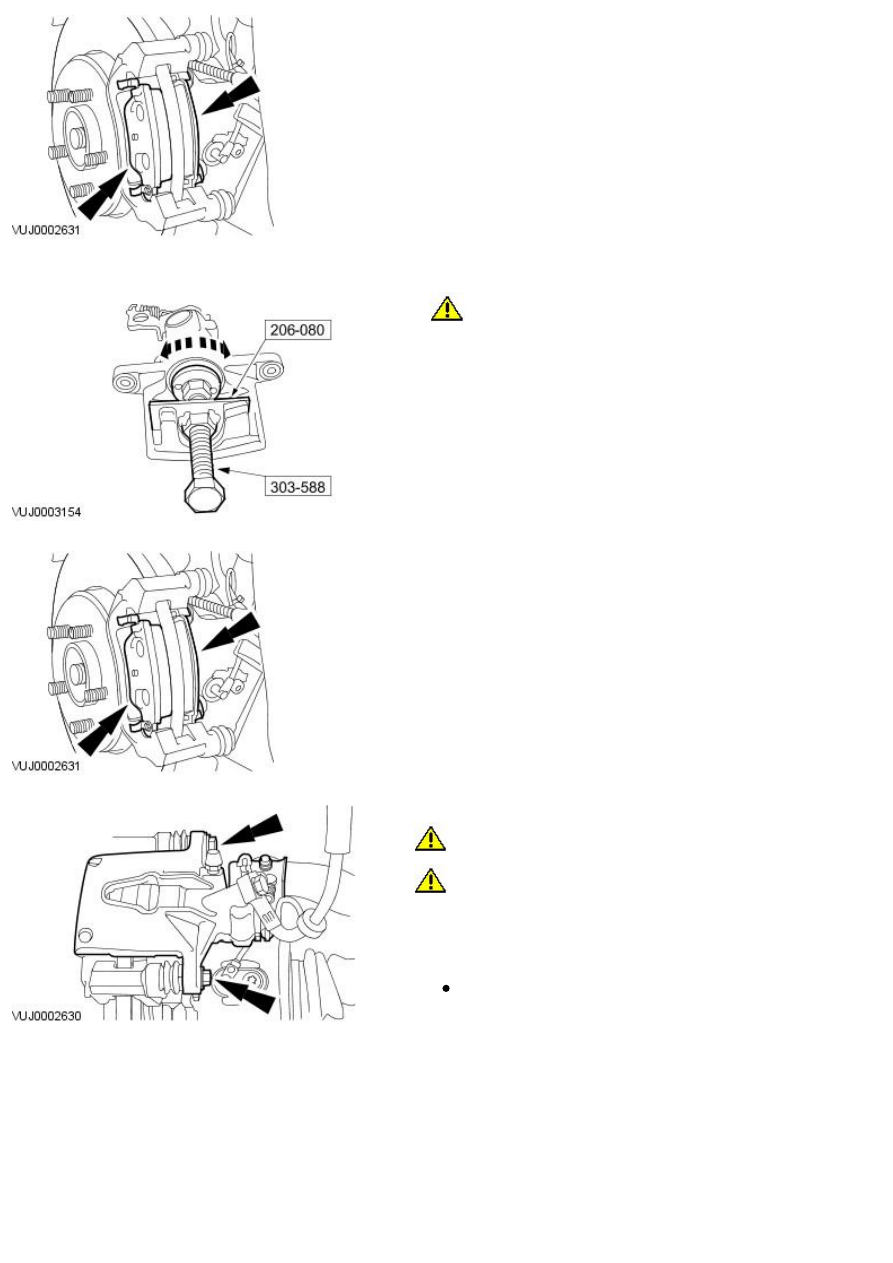

5. Remove the brake pads.

Installation

1.

CAUTION: If the piston is pushed back into the housing, brake

fluid will be forced back into the fluid reservoir.

• NOTE: The left-hand brake caliper piston retracts counter clockwise and
the right-hand retracts clockwise.

Using the special tools, fully retract the brake caliper piston.

2. Install the brake pads.

3. CAUTIONS:

 Make sure that the brake disc faces are clean before installation.

 Make sure the piston location mark is in the correct position so that

the locator pin on the brake pad backing plate locates correctly into the
piston.

• NOTE: Install new brake caliper retaining bolts.

Attach the brake caliper.

Tighten to 32 Nm.

4. Attach the parking brake cable retaining clip.

5. Attach the parking brake cable.

1. Release the tension.

2. Attach the parking brake cable.

6. Install the wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

Published: 11-May-2011

Parking Brake and Actuation -

Torque Specifications

Description

Nm

lb-ft

lb-in

Parking brake control retaining nuts

20

15

-
