JAC S5. Руководство - часть 336
S5 Service manual
S5 Инстр
укция по т
ех
об
слу
жив
анию

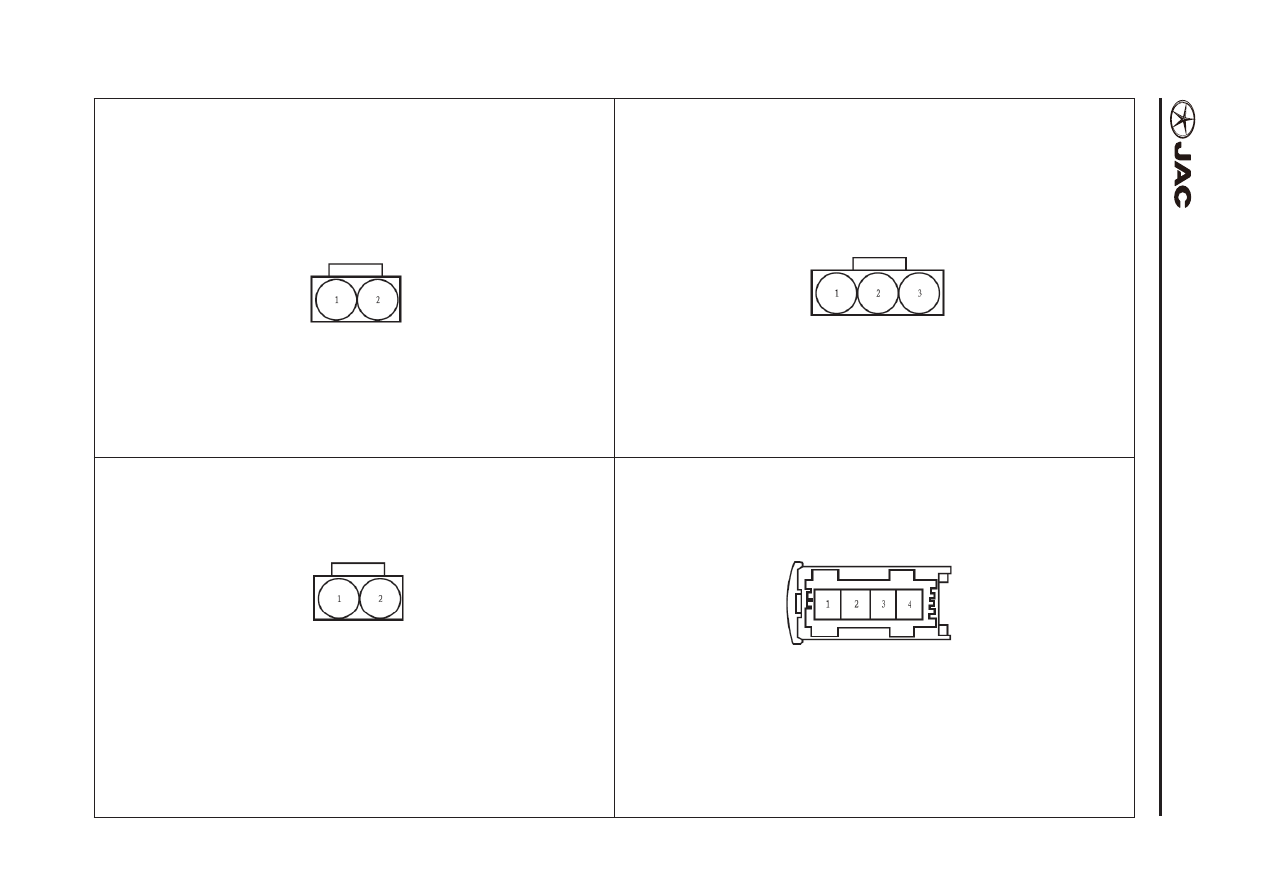

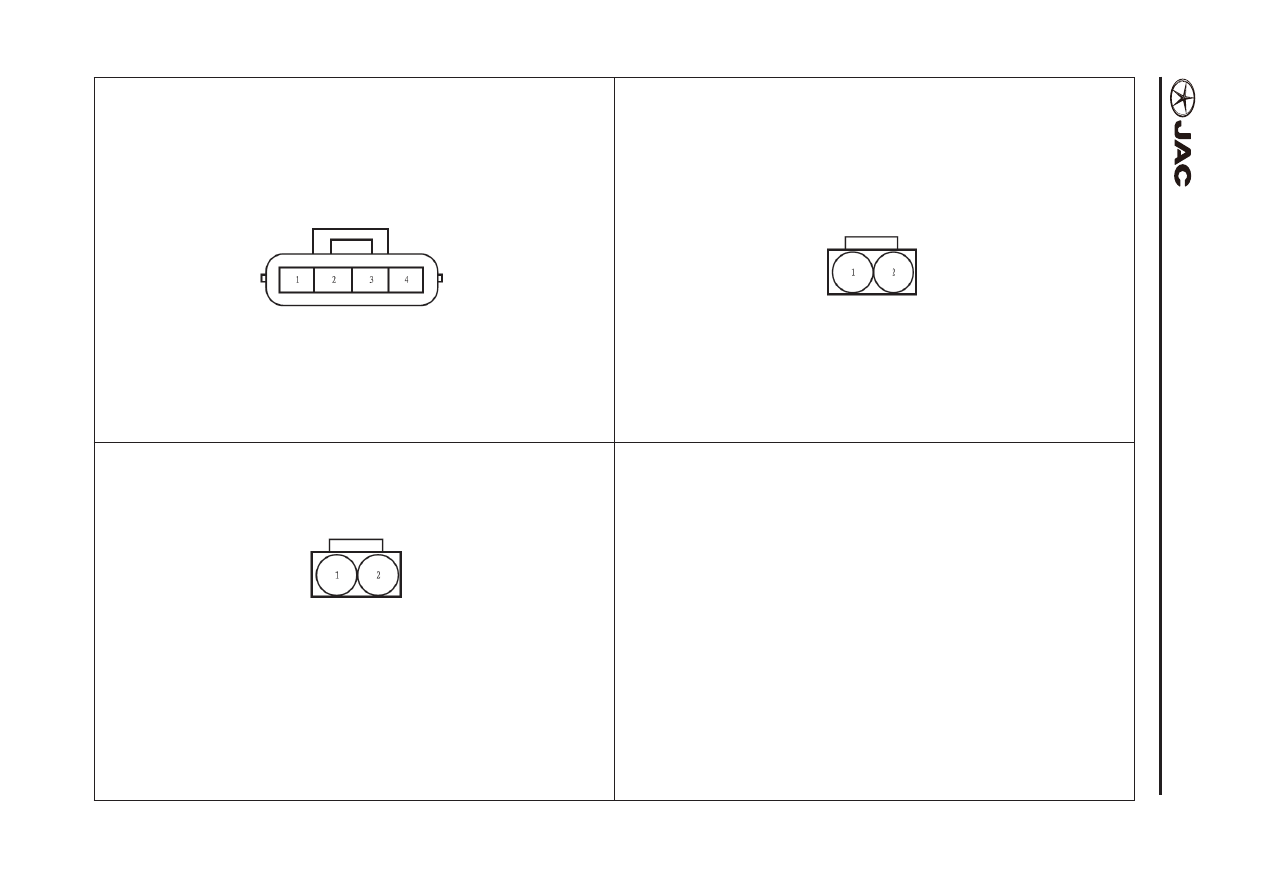

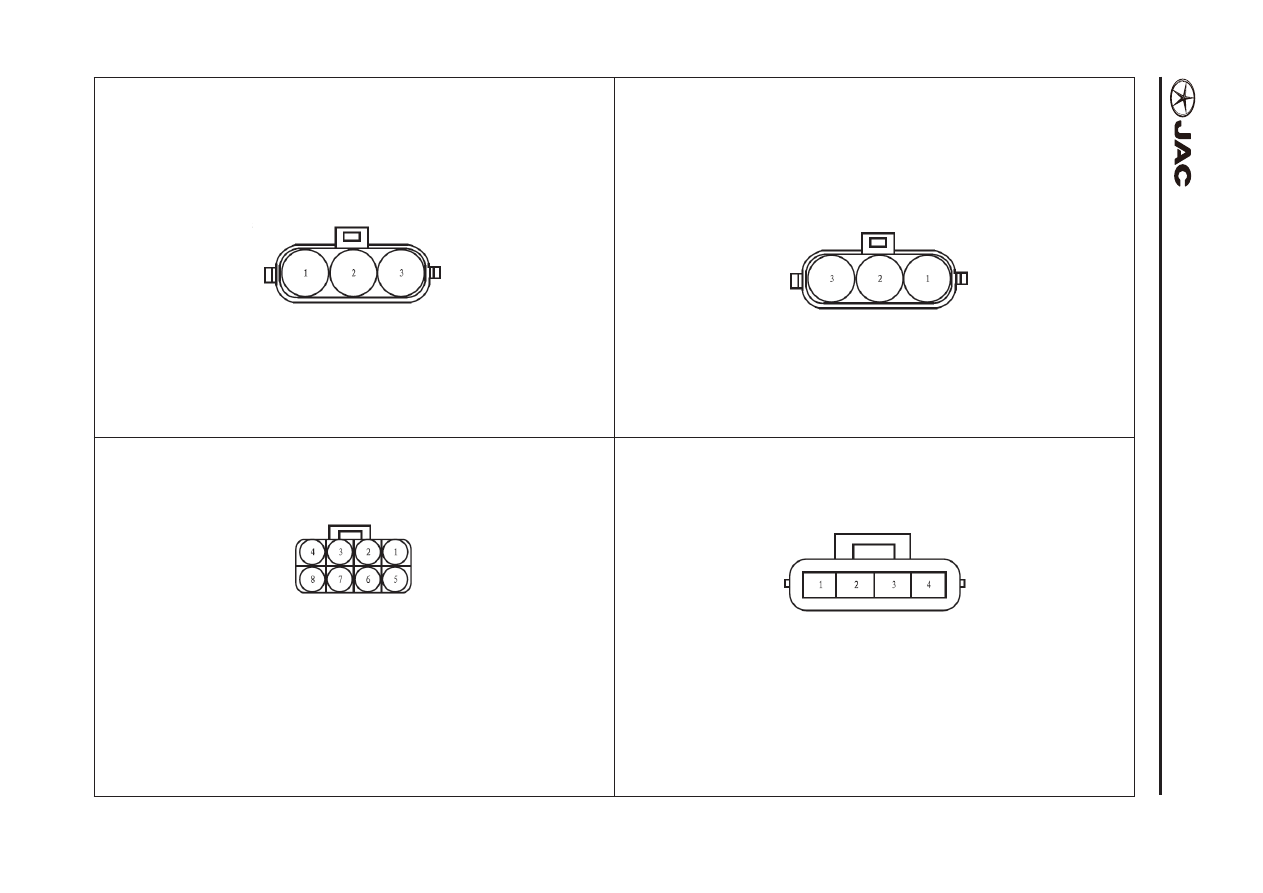

Connector Content
Со
держание Сое
динит
еля
CC-73
Control wire harness (3)
Контрольный жгут проводов(3)

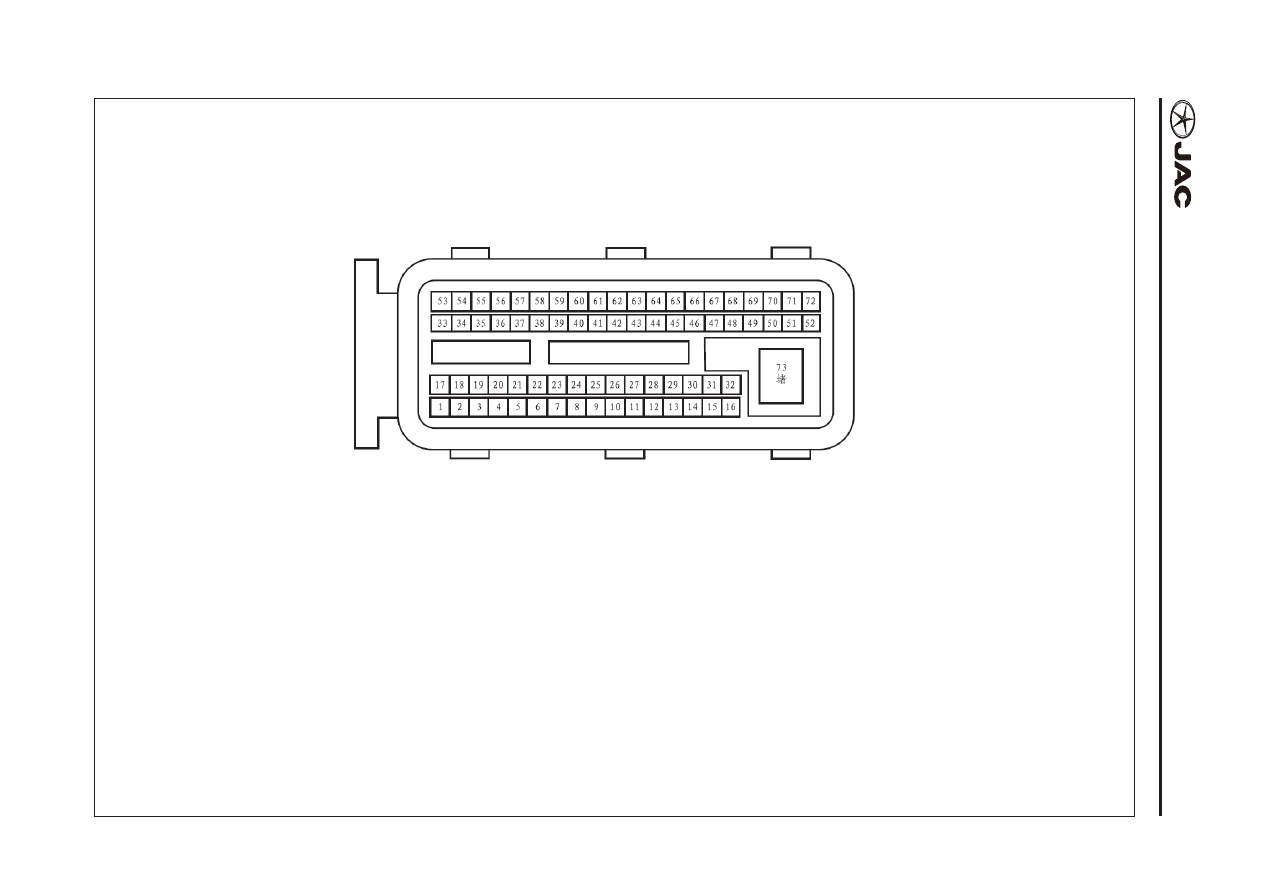

ECU-E ECU module
ECU-E Модуль ЭБУ
- 73 Female (grey )
- 73 Розетка (серый)
1.
W
Ignition coil driver
1.
W
Привод катушки зажигания
2.
B/W 5V grounding #1
2.
B/W 5В заземляющий провод №1
3.
B/W 5V grounding #
3.
B/W 5В заземляющий провод №
4.
RW
5V reference voltage #1
4.
RW
5В опорное напряжение №1
5.
--
--
5.
--
--
6.
R/W 5V reference voltage #2
6.
R/W 5В опорное напряжение №2
7.
LG
5V reference voltage #2
7.
LG
5В опорное напряжение №2
8.
--
--
8.
--
--
9.
Y
Manifold air intake temperature
sensor
9.
Y
Датчик температуры воздухоза-
борника коллектора
10.
L/W Front oxygen sensor
10.
L/W Передний датчик содержания
кислорода
11.
--
--
11.
--
--
12.
L
Knock sensor
12.
L
Датчик детонации
13.
--
--
13.
--
--
14.
G/W Front oxygen sensor heating
control
14.
R/W Регулятор нагрева переднего
датчика содержания кислорода
15.
G
Variable induction system
(supercharge)
15.
G
Система переменного впуска
(наддув)
16.
--
--
16.
--
--
17.
L
Ignition coil driver
17.
L
Привод катушки зажигания
18.
G
5V ground wire #2
18.
G
5В заземляющий провод №2
19.
R/B
5V ground wire #2
19.
R/B
5В заземляющий провод №2
20.
GR
Crankshaft position sensor signal
low
20.
GR
Сигнал датчика положения ко-
ленчатого вала, низкий
21.
R
Crankshaft position sensor signal
high
21.
R
Сигнал датчика положения ко-
ленчатого вала, высокий
22.
--
--
22.
--
--
23.
R/G 5V reference voltage #2
23.
R/G 5В опорное напряжение №2
24.
B/W 5V ground wire #2
24.
B/W 5В заземляющий провод №2
25.
--
--
25.
--
--
26.
L
Throttle valve position sensor #1
26.
L
Датчик положения клапана ре-
гулятора №1
27.
BR
Air intake manifold pressure
sensor
27.
BR
Датчик давления воздухозабор-
ника коллектора
28.
Y
Knock sensor low
28.
Y
Датчик детонации, низкий
29.
G
Cooling water temperature sensor
29.
G
Датчик температуры охлаждаю-
щей воды
30.
--
--
30.
--
--
31.
R
Turbo charging
31.
R
Турбонаддув
32.
--
--
32.
--
--
33.
--
--
33.
--
--
34.
P
5V ground wire #2
34.
P
5В заземляющий провод №2
35.
--
--
35.
--
--
36.
--
--
36.
--
--
37.
--
--
37.
--
--
38.
--
--
38.
--
--
39.
G
Throttle valve position sensor #2
39.
G
Датчик положения клапана ре-
гулятора №2
40.
--
--
40.
--
--
41.
LW
Boosting air intake pressure
41.
LW
Давление на входе в воздухоза-
борник системы нагнетания
42.
--
--
42.
--
--
43.
R
Boosting air intake temperature
43.
R
Температура на входе в возду-
хозаборник системы нагнетания
44.
--
--
44.
--
--
45.
G
Electric load 2 (active-low)
45.
G
Электрическая нагрузка 2
(активная-низкая)
46.
--
--
46.
--
--
47.
--
--
47.
--
--
48.
--
--
48.
--
--
49.
--
--
49.
--
--
50.
--
--
50.
--
--
51.
--
--
51.
--
--
52.
--
--
52.
--
--
53.
--
--
53.
--
--
54.
--
--
54.
--
--
55.
--
--
55.
--
--
56.
B/G
Camshaft position sensor
56.
B/G
Датчик положения распредели-
тельного вала
57.
L
Carbon canister solenoid valve
57.
L
Электромагнитный клапан
угольного фильтра
58.
--
--
58.
--
--
59.
--
--
59.
--
--
60.
--
--
60.
--
--
61.
R/W Throttle motor
61.
R/W Привод регулирующего клапана
62.
--
--
62.
--
--
63.
L/W 2 Cylinder fuel injector
63.
L/W 2 Инжектор цилиндра
64.
W/L
3 Cylinder fuel injector
64.
W/L
3 Инжектор цилиндра
65.
L
1 Cylinder fuel injector
65.
L
1 Инжектор цилиндра
66.
W/L
4 Cylinder fuel injector
66.
W/L
4 Инжектор цилиндра
67.
B/W Throttle valve motor high
67.
B/W Привод регулирующего клапа-
на, высокий
68.
--
--
68.
--
--
69.
--
--
69.
--
--
70.
--
--
70.
--
--
71.
--
--
71.
--
--
72.
--
--
72.
--
--
73.
--
--
73.
--
--
