JAC S5. Руководство - часть 318

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-1

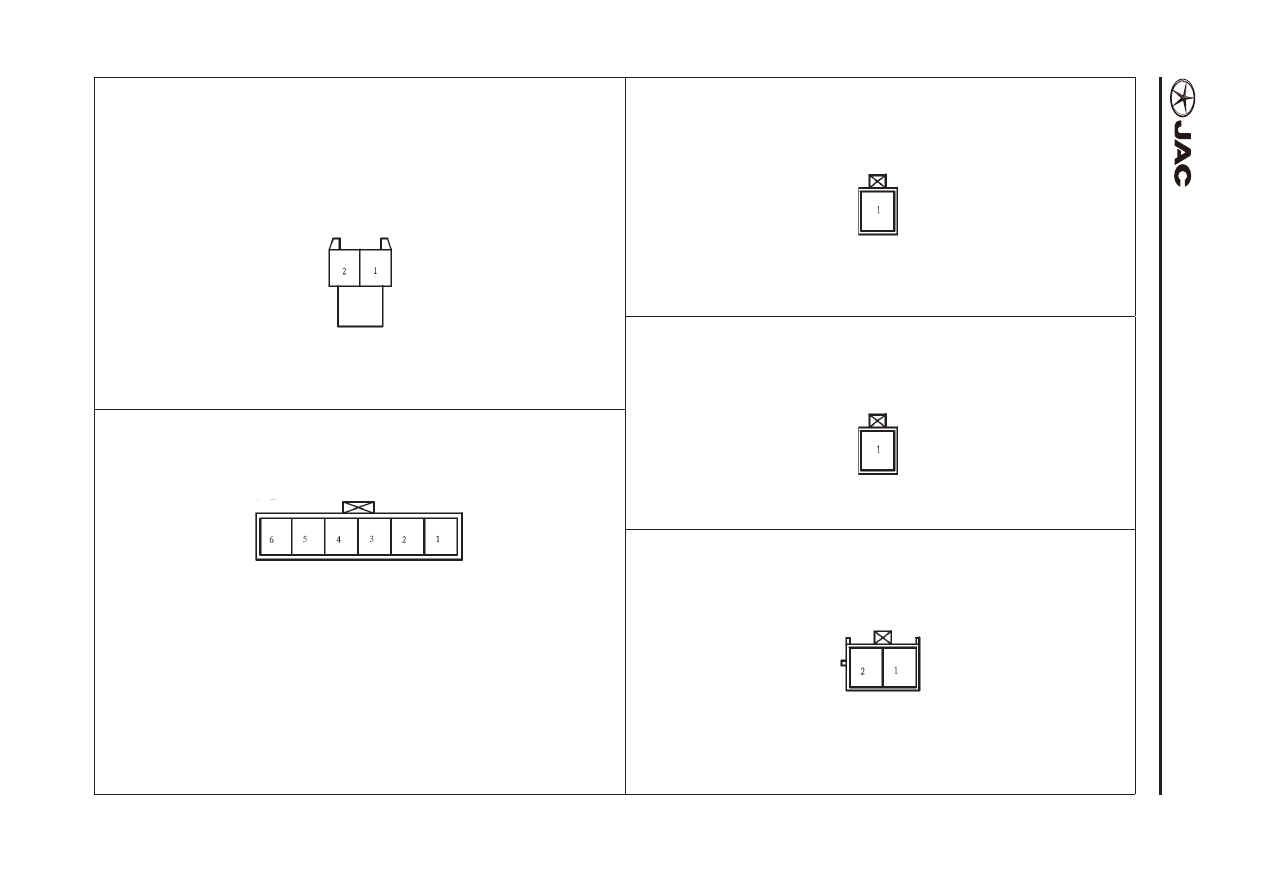

Main wire harness (1)

Главный жгут (1)

M38

Grove box headlamp 2

M38

Фара переднего света “Grove box” 2
-  1 Female/green

-  1 Охватывающая деталь/зеленая

1.  B

Grounding

1.  B

Заземление

M37

Sunroof antenna

M37

Антенна сдвигающейся крышки люка
-  1 Female/White(MG641199)

-  1 Охватывающая деталь/белая(MG641199)

1.  LR  Front window antenna +

1.  LR  Антенна лобового стекла +

M39

Grove box headlamp 1

M39

Фара переднего света “Grove box” 1
-  1 Female/green

-  1 Охватывающая деталь/зеленая

1.  R0  Grove box lamp

1.  R0  Лампа “Grove box

M36

Blower

M36

Воздуходувка
-  2 Female/White

-  2 Охватывающая деталь/белая

1.  RW  Engine compartment outer relay Fuse box Blower relay

1.  RW  Внешнее реле отсека двигателя Блок плавких предохранителей

Реле воздуходувки

2.  G

Blower speed regulation resistance

2.  G

Сопротивление регулировки скорости воздуходувки

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-2

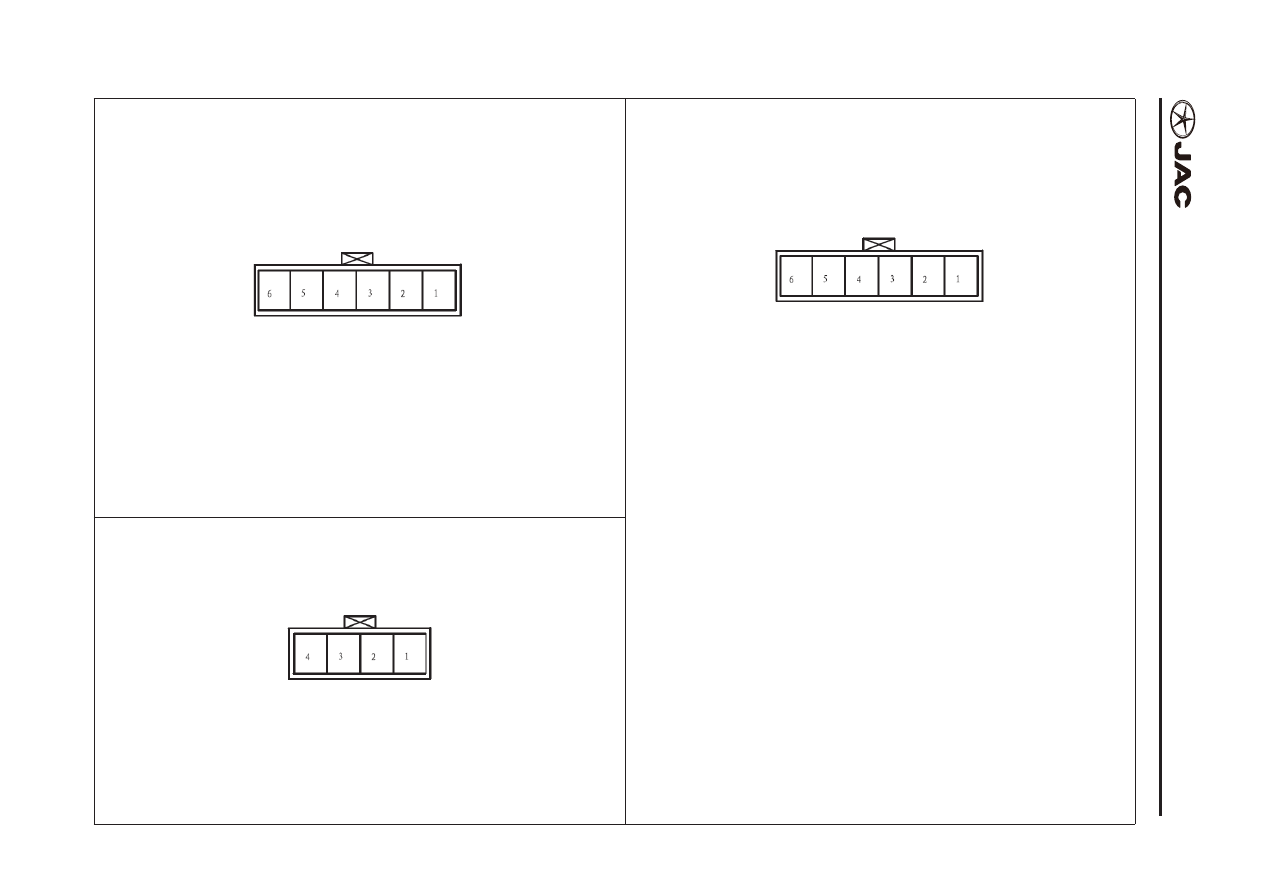

Main wire harness (2)

Главный жгут (2)

M35

PAB

M35

PAB
-  2 Female/blue, yellow

-  2 Охватывающая деталь/синяя, желтая

1.  YSDM Control module (low potential)

1.  YSDM Модуль управления (низкий потенциал)

2.  OSDM Control module (high potential)

2.  OSDM Модуль управления (высокий потенциал)

M1 4  Grove box switch 1

M1 4  Переключатель “Grove box” 1

-  1 Female/green

-  1 Охватывающая деталь/зеленая

1.  ft

Power

1.  фт.  Питание

M15

Grove box switch 2

M15

Переключатель “Grove box” 2
-  1 Female/green

-  1 Охватывающая деталь/зеленая

1.  R0  Grove box switch

1.  R0  Переключатель “Grove box

M34

Interior /outer circular air door

M34

Внутренняя/внешняя вентиляционная дверь
-  6 Female/blue

-  6 Охватывающая деталь/синяя

1.  B

Sensor grounding

1.  B

Заземление датчика

2.  --

--

2.  --

--

3.  GM  Air-conditioning control module (sensor power supply)

3.  GM  Модуль управления системы кондиционирования воздуха (пита-

ние датчика)

4.  --

--

4.  --

--

5.  0B  Air-conditioning control module (motor negative external air)

5.  0B  Модуль управления системы кондиционирования воздуха (отри-

цательный атмосферный воздух двигателя)

6.  Lg  Air-conditioning control module (motor positive internal air)

6.  Lg  Модуль управления системы кондиционирования воздуха (поло-

жительный атмосферный воздух двигателя)

M33

Evaporator temperature sensor

M33

Датчик температуры испарителя
-  2 Female/White

-  2 Охватывающая деталь/белая

1.  B

Sensor ground wire

1.  B

Заземляющий провод датчика

2.  0

Air-conditioning control module (sensor+)

2.  0

Модуль управления системы кондиционирования воздуха

(датчик+)

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-3

Main wire harness (3)

Главный жгут (3)

M30

Solar sensor

M30

Солнечный датчик
-  6 Female/White

-  6 Гнездо/белый

1.  --

--

1.  --

--

2.  B

Sensor grounding

2.  B

Заземление датчика

3.  --

--

3.  --

--

4.  Ro  Air-conditioning control module (power supply)

4.  Ro  Модуль управления системы кондиционирования воздуха (блок

питания)

5.  G

Low level light signal output

5.  G

Выход светового сигнала низкого уровня

6.  --

--

6.  --

--

M31

Cool/warm air door motor

M31

Двигатель охлаждения/подогрева вентиляционной двери
-  6 Female/blue

-  6 Охватывающая деталь/синяя

1.  B

Sensor grounding

1.  B

Заземление датчика

2.  Gr  Air-conditioning control module (feedback)

2.  Gr  Модуль управления системы кондиционирования воздуха

(сигнал обратной связи)

3.  Gw  Air-conditioning control module (sensor power supply)

3.  Gw  Модуль управления системы кондиционирования воздуха (пи-

тание датчика)

4.  --

--

4.  --

--

5.  0

Air-conditioning control module (motor negative cool air)

5.  0

Модуль управления системы кондиционирования воздуха (от-

рицательный холодный воздух двигателя)

6.  w

Air-conditioning control module (motor positive warm air)

6.  w

Модуль управления системы кондиционирования

воздуха(положительный теплый воздух двигателя)

M32

Blower speed regulation resistance

M32

Сопротивление регулировки скорости воздуходувки
-  4 Female/White

-  4 Охватывающая деталь/белая

1.  0

1 Gear wind speed

1.  0

1 Скорость потока воздуха редуктора

2.  L

2 Gear wind speed

2.  L

2 Скорость потока воздуха редуктора

3.  P

3 Gear wind speed

3.  P

3 Скорость потока воздуха редуктора

4.  G

4 Gear wind speed

4.  G

4 Скорость потока воздуха редуктора

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-4

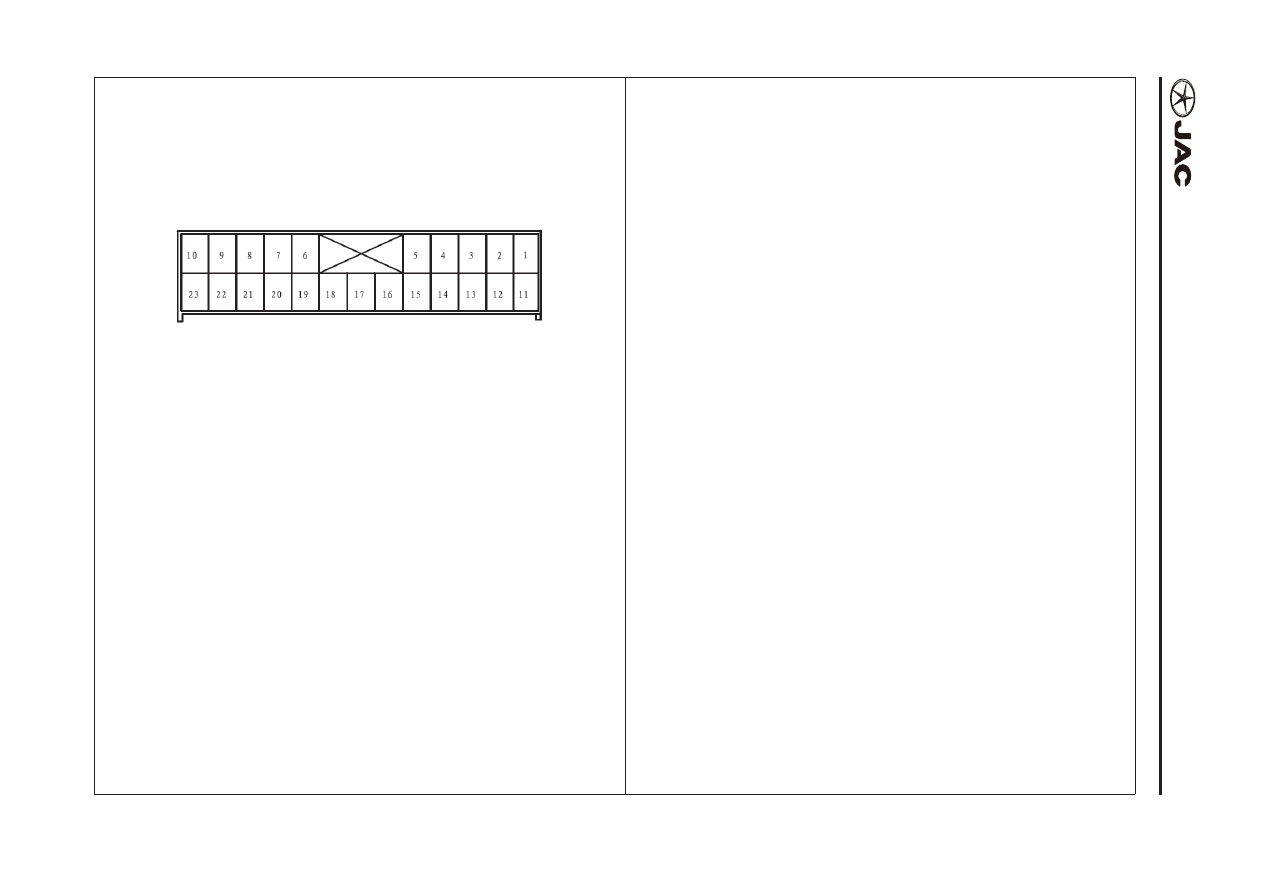

Main wire harness (4)

Главный жгут (4)

M27

Air-conditioning controller A

M27

Контроллер системы кондиционирования воздуха A
-  23 Female/White(MG651563)

-  23 Охватывающая деталь/белая(MG651563)

1.  RBr  ON power

1.  RBr  ON питание

2.  Y0  Backlight +

2.  Y0  Задний фонарь +

3.  --

--

3.  --

--

4.  L

A/C request signal

4.  L

Сигнал запроса системы кондиционирования

5.  0

Evaporator temperature sensor (power supply)

5.  0

Датчик температуры испарителя (блок питания)

6.  Gr  Cool/warm air door motor (feedback)

6.  Gr  Двигатель охлаждения/подогрева вентиляционной двери (сигнал

обратной связи)

7.  G0  Mode air door motor (feedback)

7.  G0  Двигатель режиме вентиляционной двери (сигнал обратной свя-

зи)

8.  R0  Solar sensor (power supply)

8.  R0  Солнечный датчик (блок питания)

9.  B

Solar sensor ground wire

9.  B

Заземляющий провод солнечного датчика

10.  B

Power ground wire of complete vehicle

10.  B

Заземление транспортного средства в сборе

11.  R

B+

11.  R

B+

12.  B0  Backlight -

12.  B0  Задний фонарь -

13.  GW  5V voltage output

13.  GW  Выходное напряжение 5В

14.  Y

Rear defrost feedback signal

14.  Y

Сигнал обратной связи заднего антиобледенителя

15.  Ly  Mode valve motor positive pole

15.  Ly  Положительный полюс двигателя режимного клапана

16.  P

Mode valve motor negative pole

16.  P

Отрицательный полюс двигателя режимного клапана

17.  Lg  Recalculated/outside air door motor negative terminal

17.  Lg  Перерасчитанная/отрицательная клемма двигателя внешней

вентиляционной двери

18.  0B  Recalculated/outside air door motor positive terminal

18.  0B  Перерасчитанная/положительная клемма двигателя внешней

вентиляционной двери

19.  W  Cool/warm air door motor positive terminal

19.  W  Положительная клемма двигателя охлаждения/подогрева вен-

тиляционной двери

20.  0

Cool/warm air door motor negative terminal

20.  0

Отрицательная клемма двигателя охлаждения/подогрева вен-

тиляционной двери

21.  Y0  Blower request signal

21.  Y0  Сигнал запроса воздуходувки

22.  WR  Rear defrost request signal

22.  WR  Сигнал запроса заднего антиобледенителя

23.  B

Signal ground wire of complete vehicle

23.  B

Заземление цепей транспортного средства в сборе
