JAC S5. Руководство - часть 308
S5 Service manual
S5 Инструкция по техобслуживанию

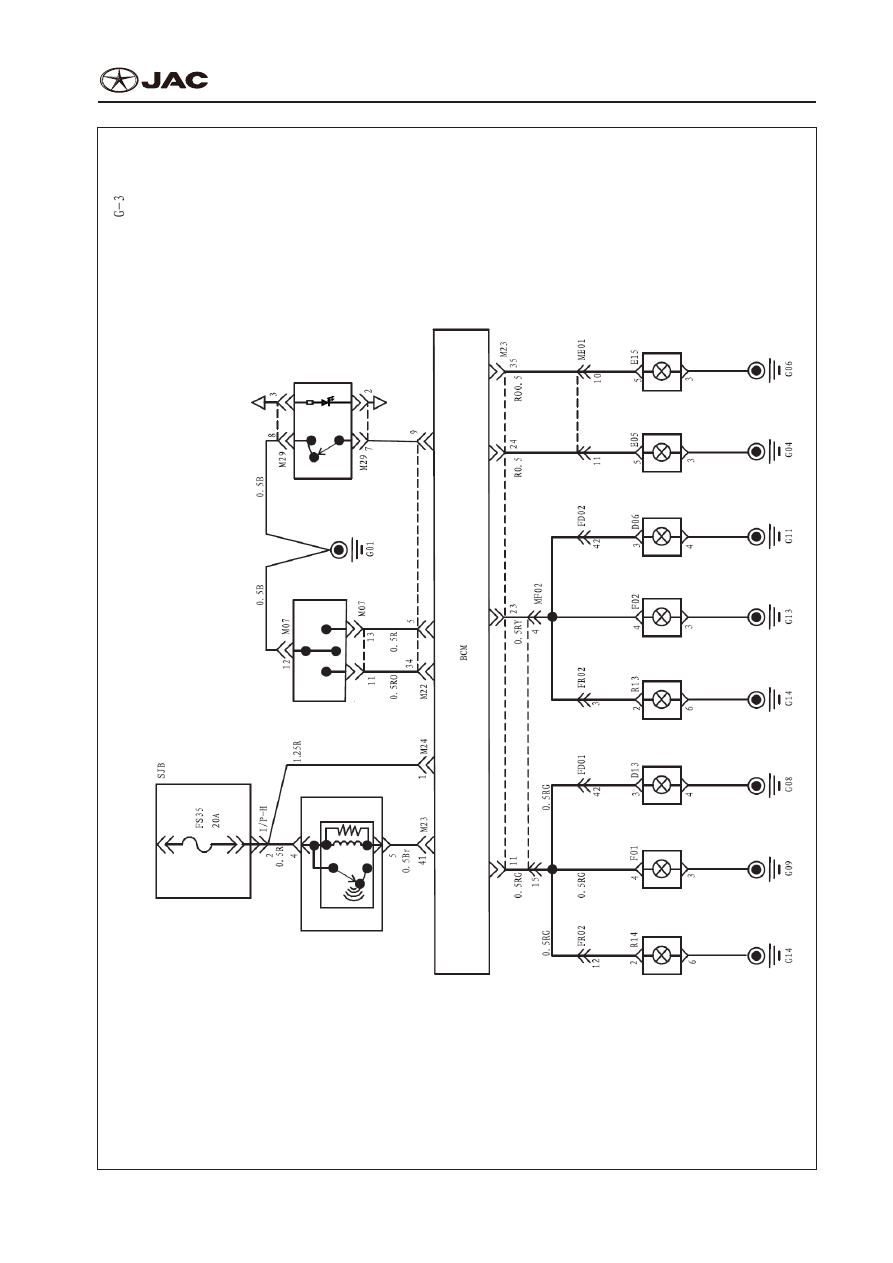

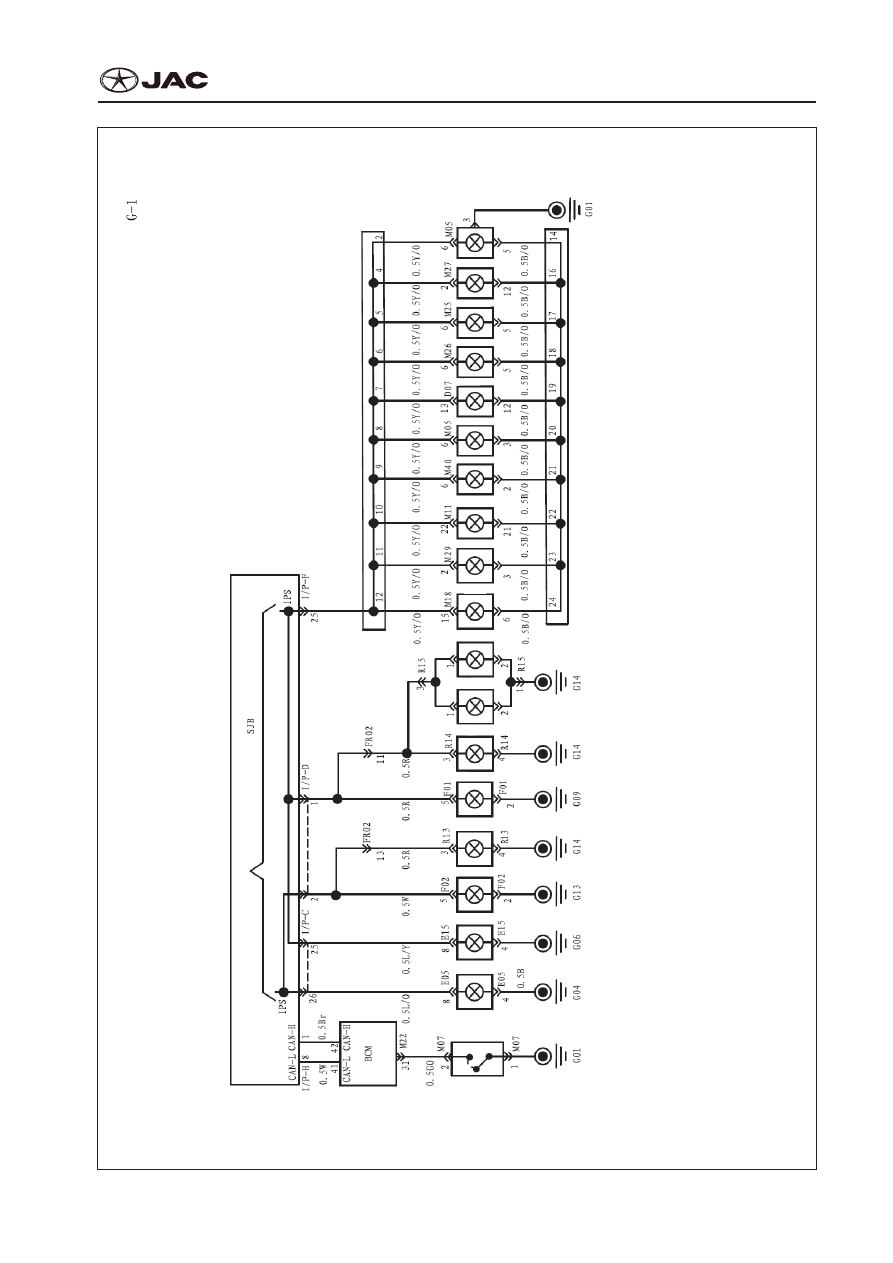

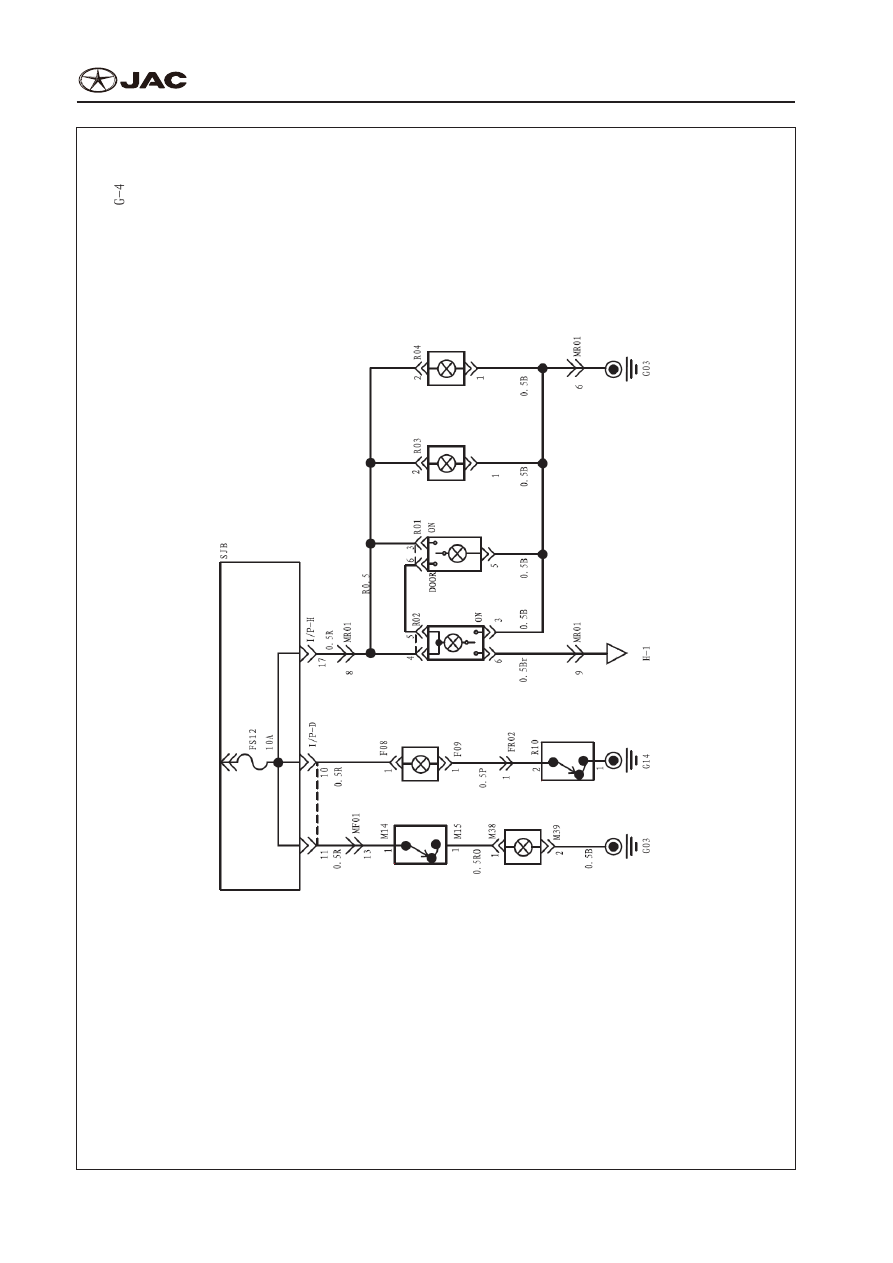

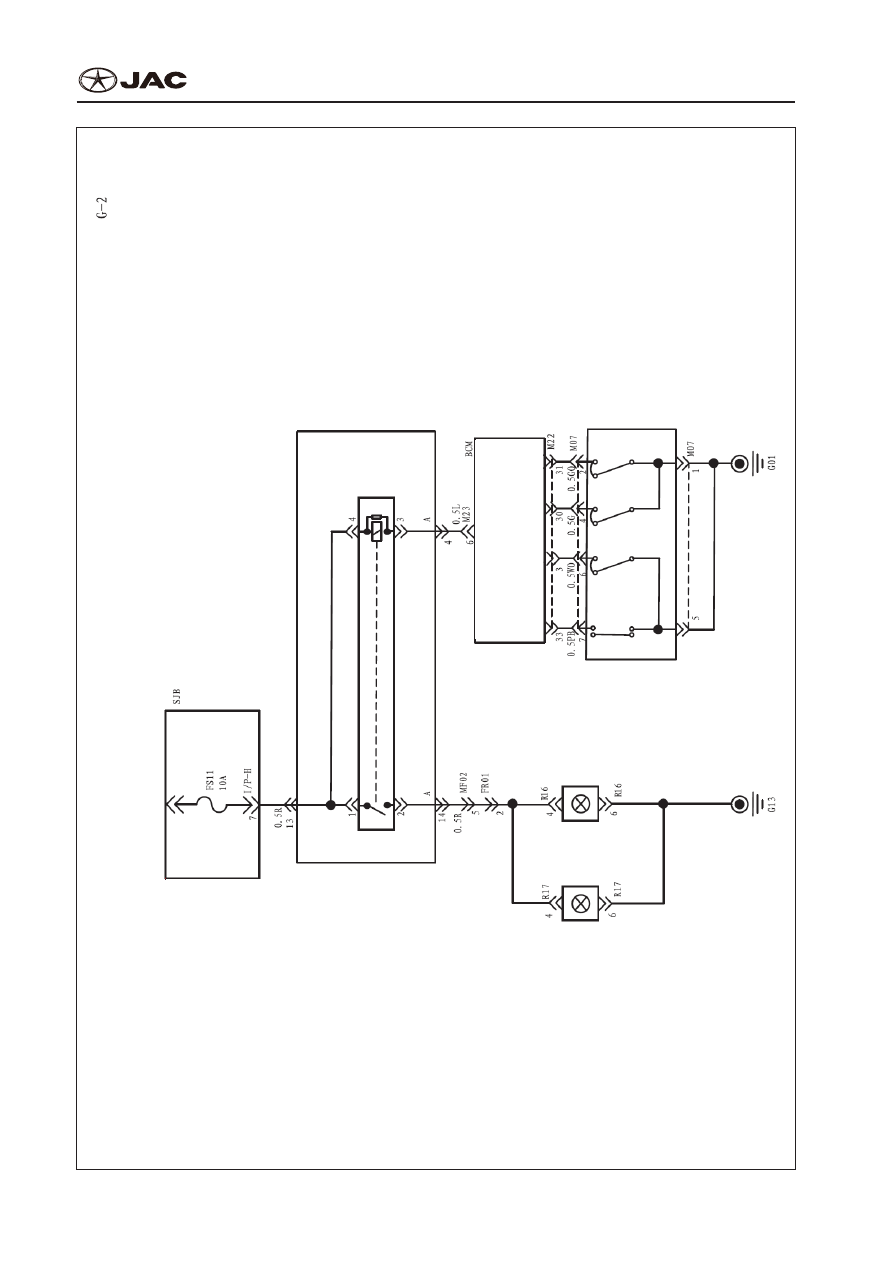

Catalogue of Circuit Diagram
Список Электрической Схемы
SD-25
Headlamp (Small light) Фара головного света (ближний свет)
Backlight Задний фонарь
Small light adjusting switch
Регулятор ближнего света
A/C controller
Контроллер системы кондиционирования
ESC switch
Переключатель электронного зажигания
Glass UP/DOWN switch
Переключатель ОПУСКАНИЯ/ПОДНЯТИЯ стекла
Headlamp adjusting switch
Регулятор фар головного света
Front defrost switch
Переключатель переднего антиобледенителя
Combination instrument
Комбинация приборов
Hazard warning light
Индикатор аварийной сигнализации
CD player
Проигрыватель компакт-дисков
Left license plate light
Левое освещение номерного знака
Right license plate light
Правое освещение номерного знака
Right rear inside position light
Правый задний внутренний отличительный огонь
Right rear outside position light
Правый задний внешний отличительный огонь
Left rear inside position lamp
Левый задний внутренний отличительный огонь
Left rear outside position light
Левый задний внешний отличительный огонь
Right front position light
Отличительный огонь правого переднего колеса
Left front position light
Отличительный огонь левого переднего колеса
Small light switch
Переключатель слаботочного света
Short circuiter backlight - По
дсв
етк
а к
оро
тк
озамык
ат
еля -
Short circuiter backlight + По
дсв
етк
а к
оро
тк
озамык
ат
еля +
Refer to
A-7
См.
A-7
HDC switch
Переключатель системы контроля движения автомобиля под уклон
