S5 Service manual

S5 Инструкция по техобслуживанию

Lgnition Switch

Замок Зажигания

CK-3

the unburned fuel may penetrate into catalytic converter and damage it.



●

Если транспортное средство оснащено каталитическим нейтрализатором выхлопных газов,

избегайте трассирование на расстояние свыше 50 метров, чтобы предотвратить попадание

несгоревшего топлива в каталитический конвертер и повреждения.



●

To start through traction, try to use the battery of other vehicles for auxiliary starting first.



●

При запуске через силу сцепления используйте аккумуляторы других транспортных средств

для дополнительного пуска.

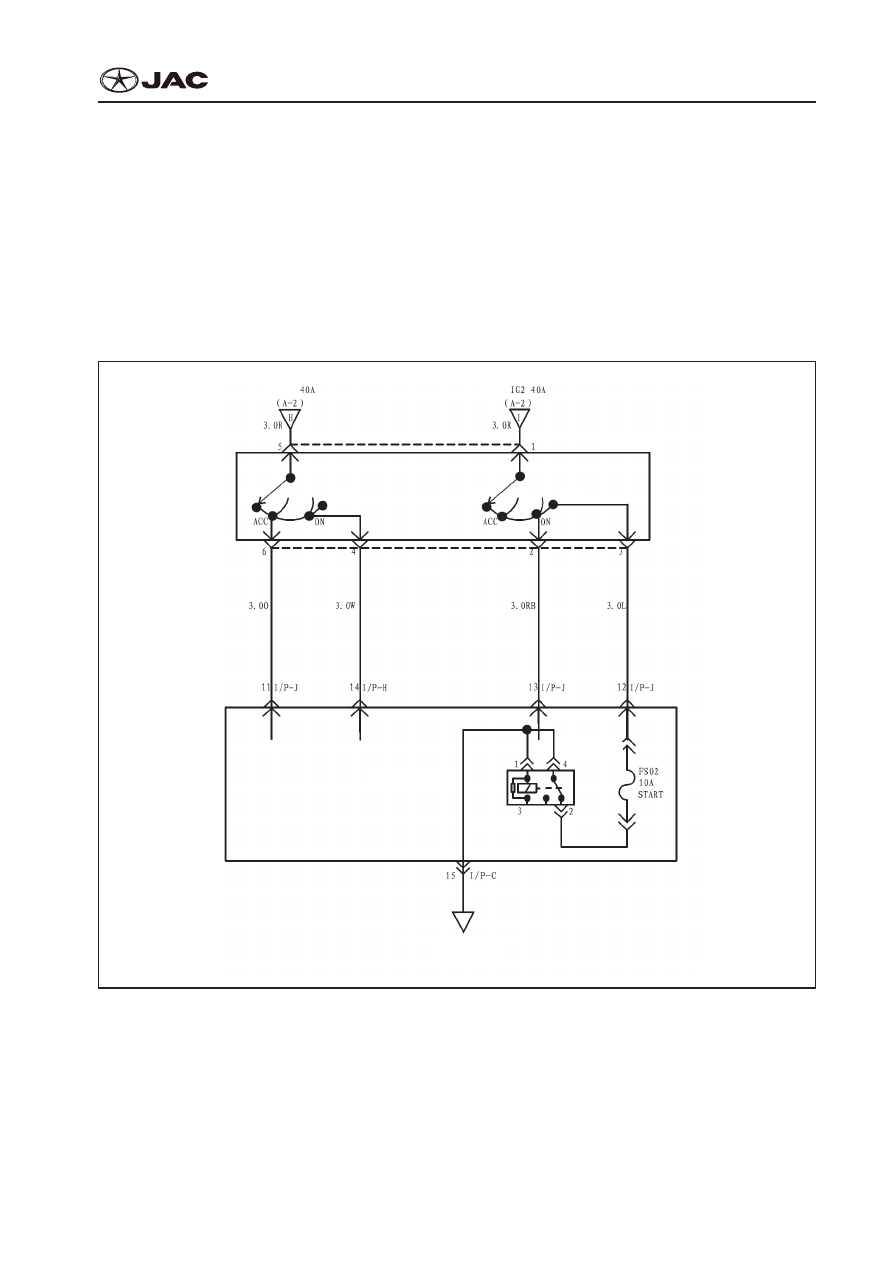

Schematic Diagram of Ignition System

Блок-Схема Системы Зажигания

Ignition switch

Переключатель зажигани

From

От





Interior fuse box

Внутренние предохранители



(inside smart fuse box)

(внутренние смарт-

предохранители)

Anti-theft relay

Противоугонное

Реле

LOCK

Закрыть

LOCK

Закрыть

START

Начать

Аккумуляторная

батарея

Аккумуляторная

батарея

Включение

Включение

START

Начать

Refer to start system

Пуск системы (B-1)

From

От

CK-4

S5 Service manual

S5 Инструкция по техобслуживанию

Lgnition Switch

Замок Зажигания

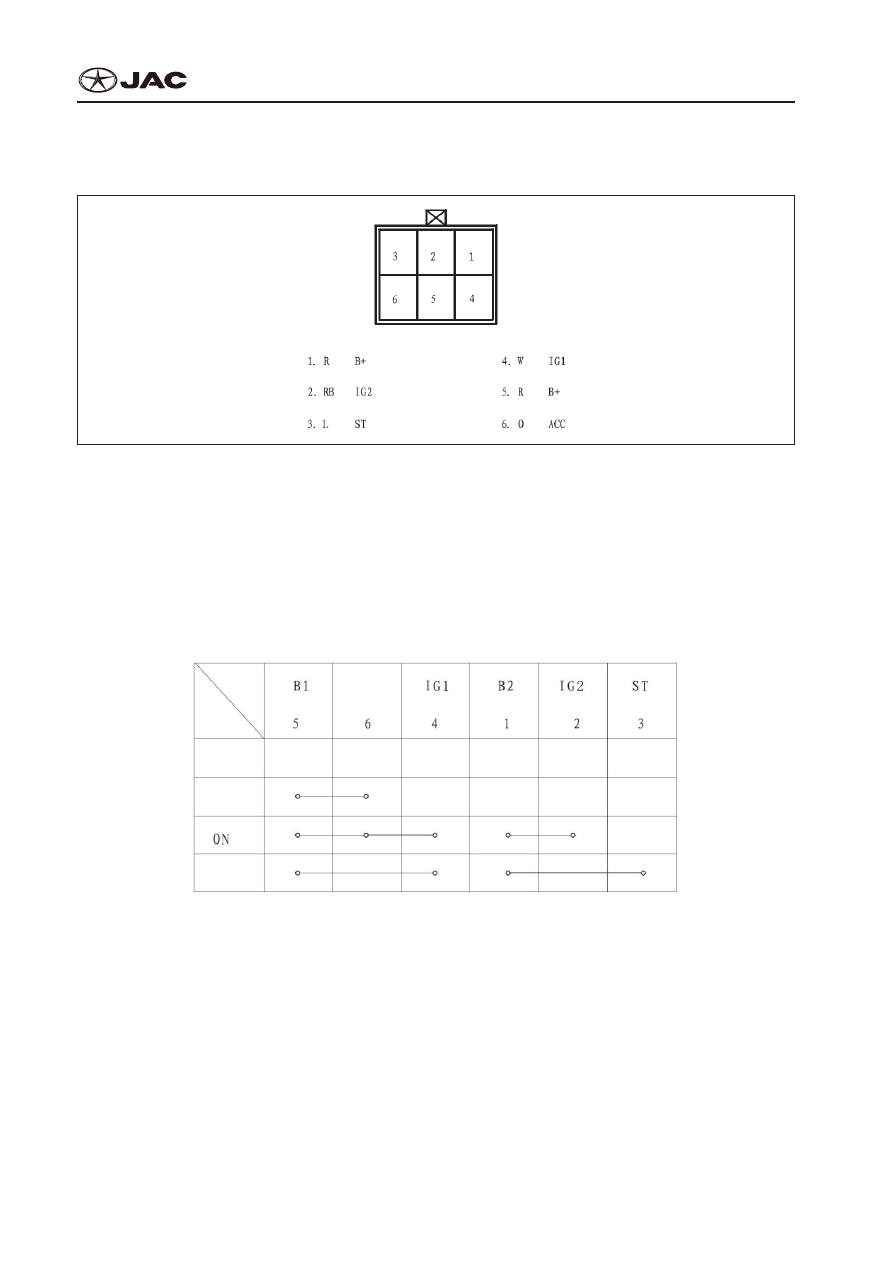

Ignition Switch Terminals and Definition

Клеммы и Определение Замка Зажигания

Ignition Switch Conduction Principle

Принцип Проводимости Замка Зажигания

Check the conductive status between the terminals of the wire harness connectors in accordance with

the diagram as below. If the conduction state of the wire harness connector terminals does not comply

with the following figure listed, replace the switch.
Проверьте состояние проводимости между клеммами соединителей пучка проводов в соответс-

твии со схемой ниже. Состояние проводимости клемм соединителей пучка проводов не соот-

ветствует следующему рисунку, замените замок зажигания.

Pin

Контакт

Gears

Шестерни

ACC

Аккумуляторная

батарея

START

Начать

LOCK

Закрыть

ACC

Аккумуляторная

батарея

S5 Service manual

S5 Инструкция по техобслуживанию

Lgnition Switch

Замок Зажигания

CK-5

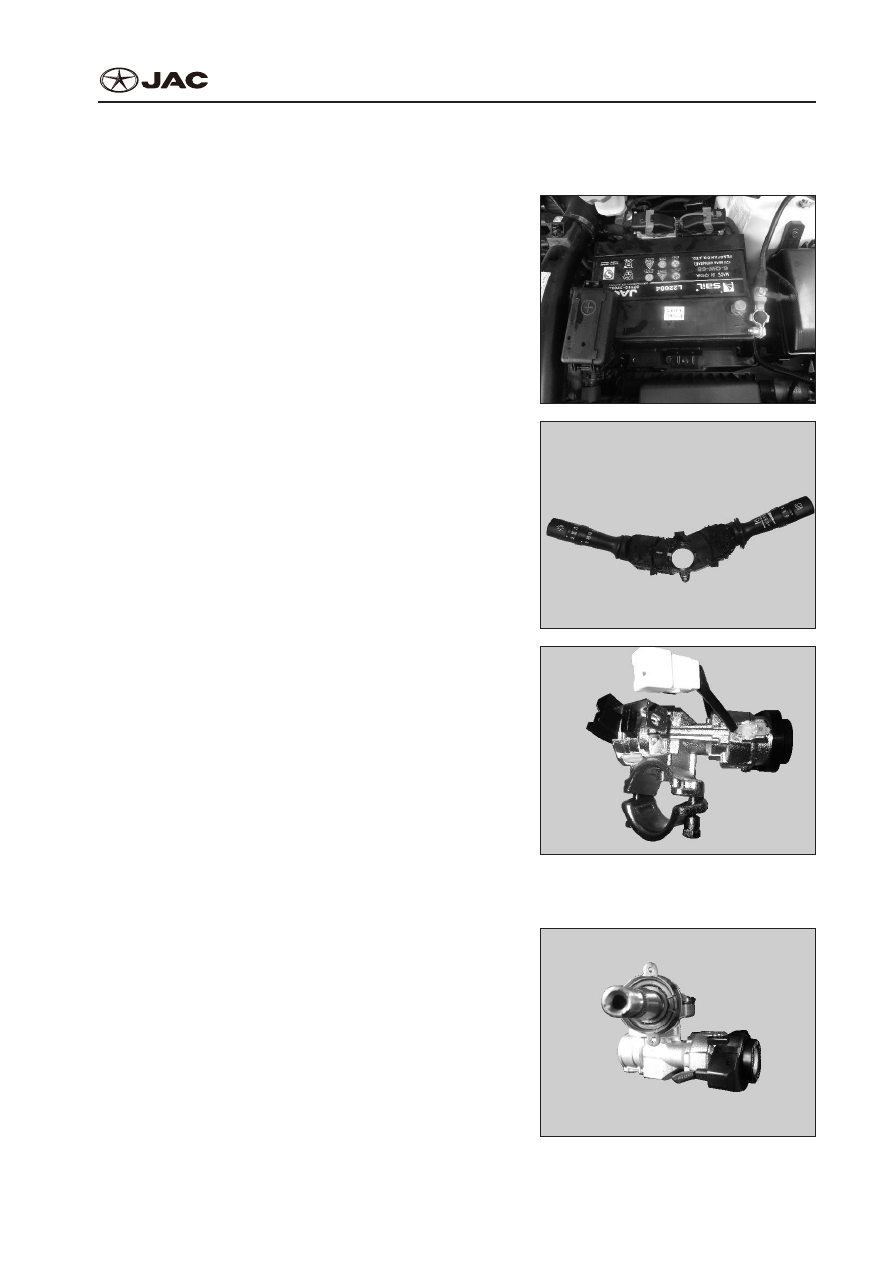

Disassemble the Lgnition Switch

Демонтаж Замка Зажигания

1.  Disassembly
1.  Демонтаж
1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the combination switch(see “Disassemble

Combination Switch”);

2)  Удалите комбинированный переключатель (см.

раздел “Демонтаж комбинированного переклю-

чателя”).

3)  Remove fixing screws for ignition switch;
3)  Открутите крепежные винты замка зажигания.

4)  Remove the ignition switch.
4)  Извлеките замок зажигания.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassembly
Установка производится в обратной последователь-

ности к демонтажу.
