S5 Service manual

S5 Инструкция по техобслуживанию

Central Door Lock System

Центральная Система Блокировки Дверей (CL)

CL-3

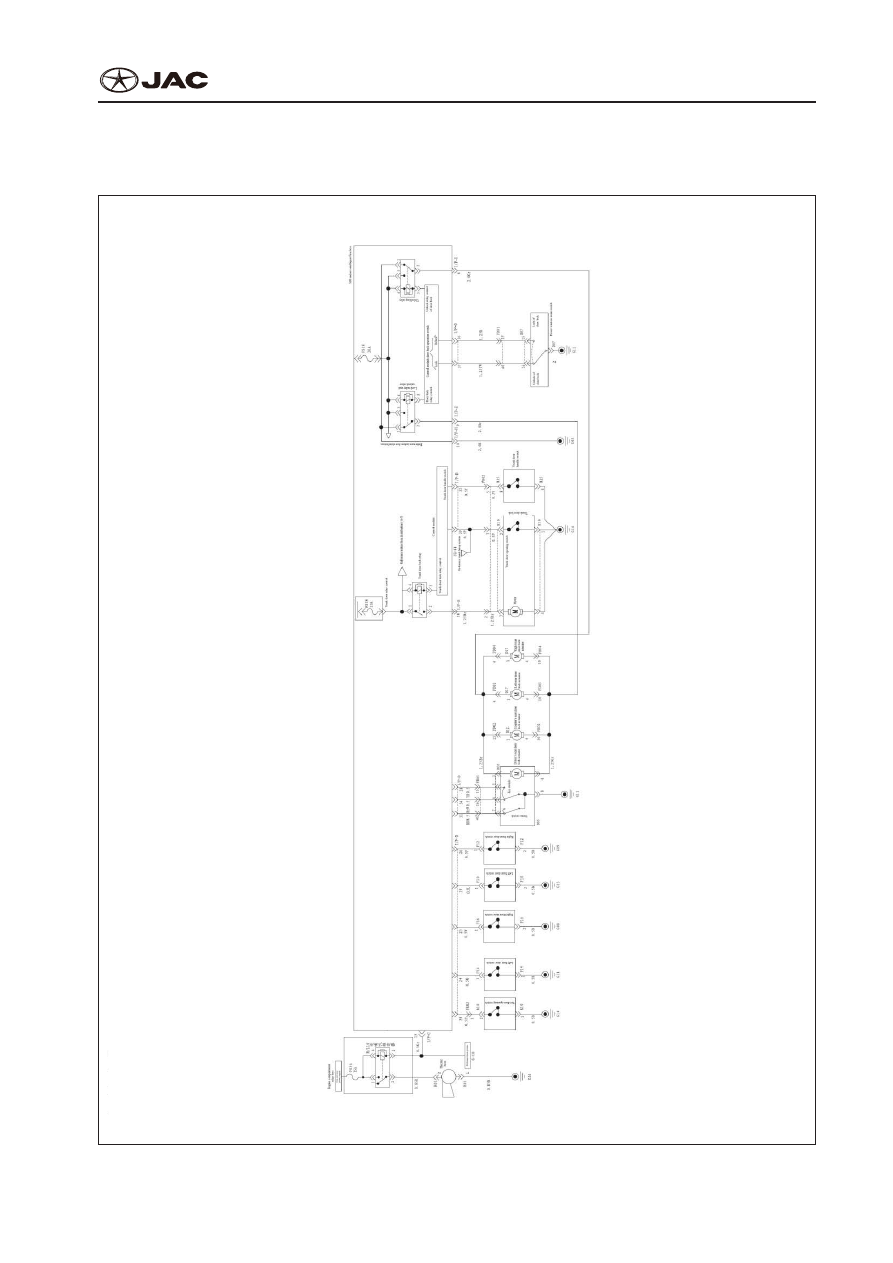

Wiring of Central Lock

Проводка Центрального Замка

Doo

r lock system

Door lock system Сист

ема замк

а дв

ери

CL-4

S5 Service manual

S5 Инструкция по техобслуживанию

Central Door Lock System

Центральная Система Блокировки Дверей (CL)

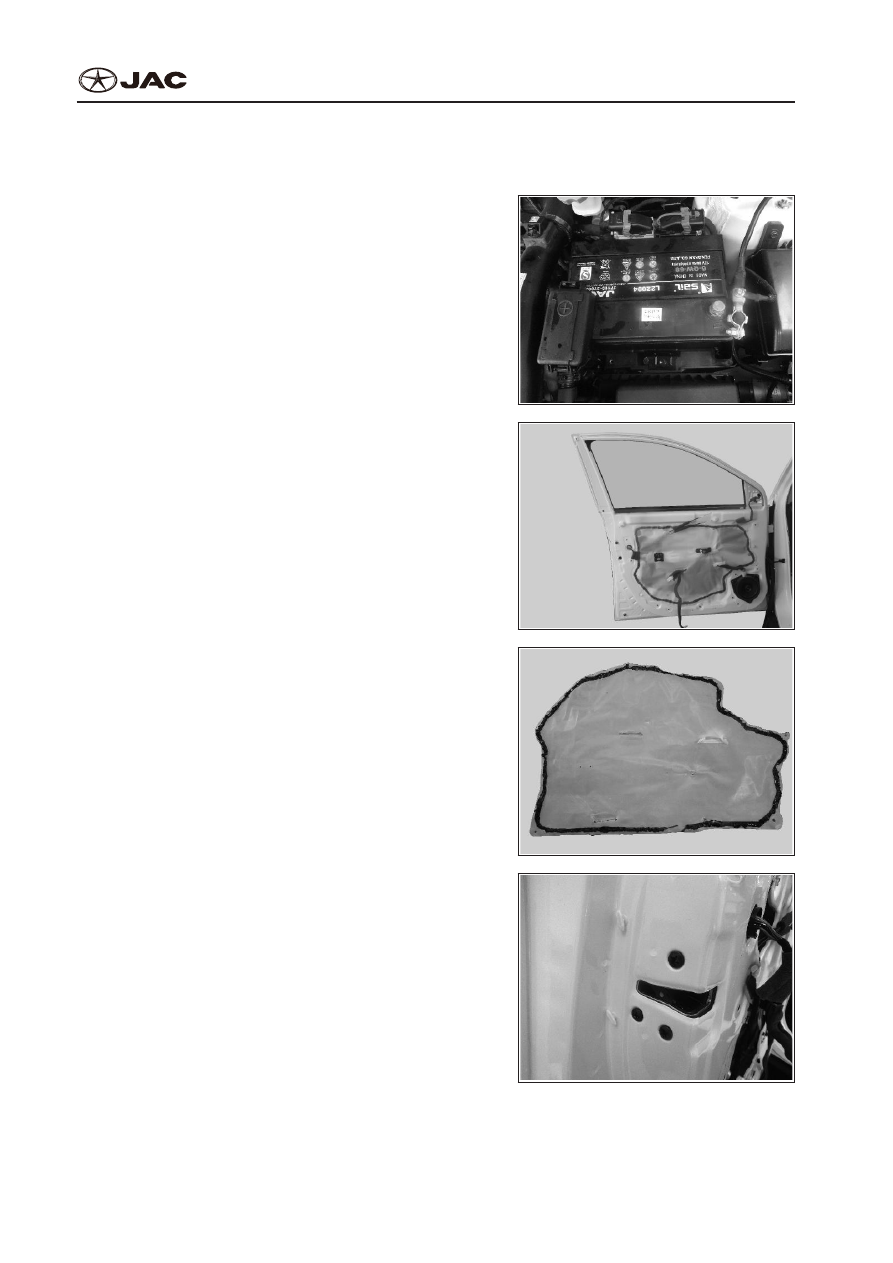

Dismantling of Front Door Locking Mechanism Assembly

Демонтаж Узла Блокировочного Механизма Передней Двери

1.  Dismantling
1.  Демонтаж
1)  Dismantle negative pole of battery.
1)  Снимите минусовую клемму аккумуляторной

батареи

2)  Dismantle front door internal trimming plate (for

details, refer to the dismantling of front door inter-

nal trimming plate);

2)  Снимите внутреннюю декоративную пластину

передней двери (см. подробности в разделе

“демонтаж внутренней декоративной пластины

передней двери”);

3)  Dismantle waterproof membrane (for details, refer

to the dismantling of front door waterproof mem-

brane );

3)  Снимите водонепроницаемую мембрану (см.

раздел “демонтаж водонепроницаемой мемб-

раны”);

4)  Dismantle three fixing bolts of front door locking

mechanism assembly;

4)  Снимите четыре фиксирующих болта узла бло-

кировочного механизма передней двери;

S5 Service manual

S5 Инструкция по техобслуживанию

Central Door Lock System

Центральная Система Блокировки Дверей (CL)

CL-5

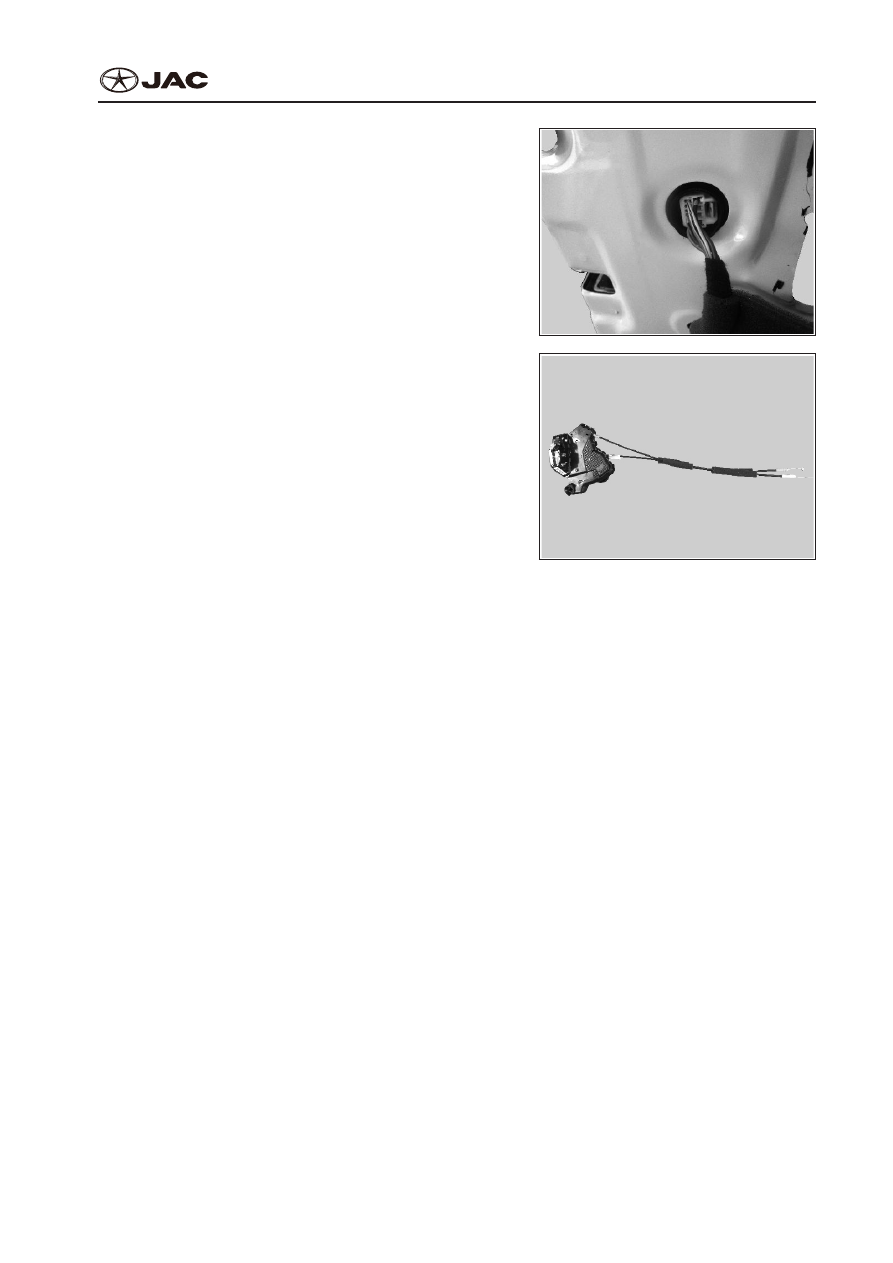

5)  Disconnect wire harness connector of locking

mechanism assembly;

5)  Отсоедините разъем жгута проводов узла бло-

кирующего механизма;

6)  Loosen door opening rod;
6)  Ослабьте шток открывания двери;

7)  Remove front door locking mechanism assembly.
7)  Снимите узел блокирующего механизма пере-

дней двери.

2.  Installation
2.  Установка
The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

Notes:
Примечания:



●

When installing, it is necessary to follow original position.



●

При установке соблюдайте первоначальные положения деталей.



●

After installation, inspect whether door switch is normal and the locking of door lock is reliable. If

no, re-install or adjust them.



●

После выполнения установки проверьте надежность работы дверного выключателя и блоки-

ровки дверей. Если нет, то установите заново и отрегулируйте.

CL-6

S5 Service manual

S5 Инструкция по техобслуживанию

Central Door Lock System

Центральная Система Блокировки Дверей (CL)

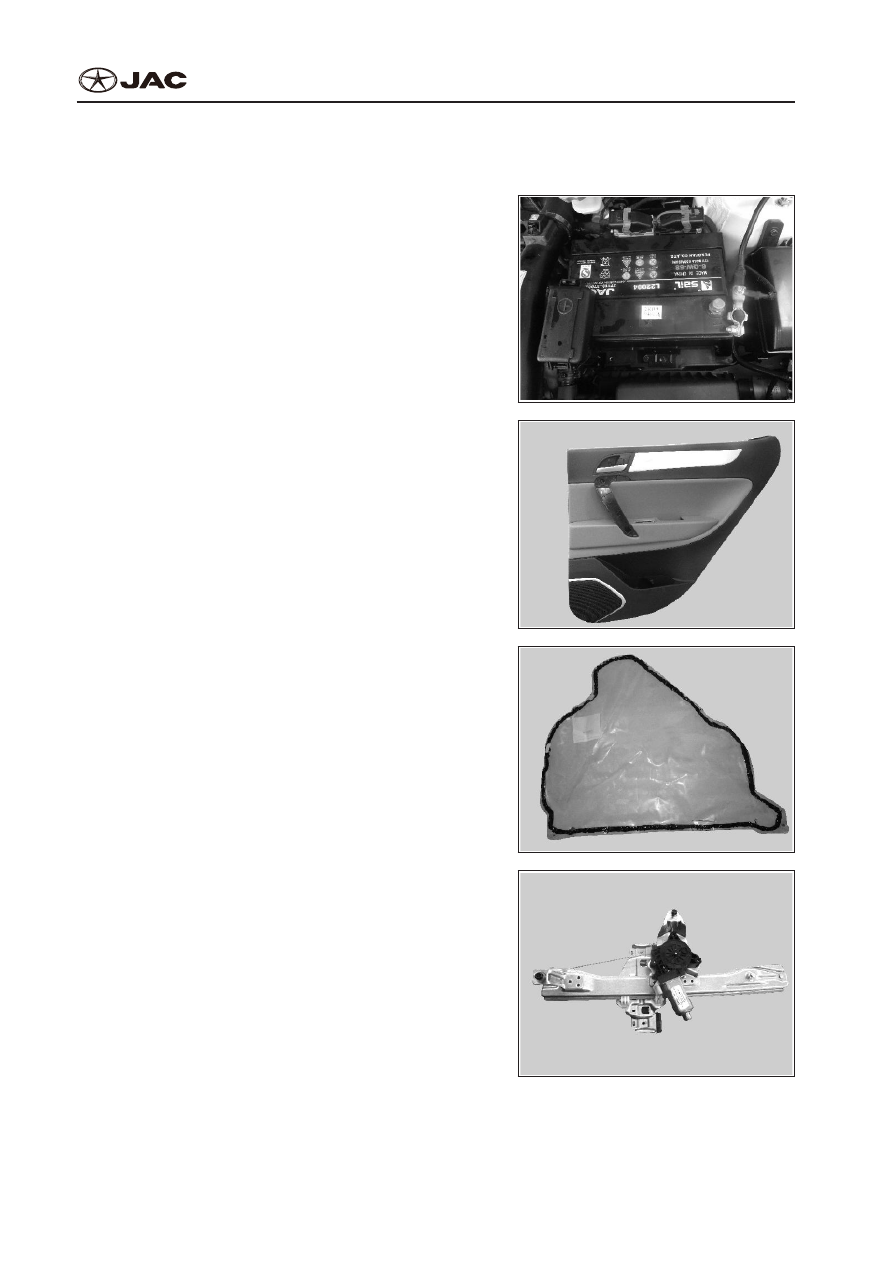

Dismantling of Back Door Locking Mechanism Assembly

Демонтаж Узла Блокировочного Механизма Задней Двери

1.  Dismantling
1.  Демонтаж
1)  Disconnect negative pole of battery.
1)  Снимите минусовую клемму аккумуляторной

батареи

2)  Dismantle back door internal trimming plate (for

details, refer to the dismantling of back door in-

ternal trimming plate);

2)  Снимите внутреннюю декоративную пластину

задней двери (см. подробности в разделе “де-

монтаж внутренней декоративной пластины

задней двери”);

3)  Dismantle waterproof membrane (for details, re-

fer to the dismantling of waterproof membrane );

3)  Снимите водонепроницаемую мембрану (см.

раздел “демонтаж водонепроницаемой мемб-

раны”);

4)  Dismantle back door glass lifter (for details, refer

to the dismantling of back door glass lifter);

4)  Снимите стеклоподъемник задней двери (см.

подробности в разделе “демонтаж стеклопо-

дъемника задней двери”);
