10.  Temperature Control Air Gate Motor
10.  Привод Воздушного Шлюза Температурно-

го Регулятора

1)  Functions
1)  Функции

It is installed on the right of heater housing and  con-

trolled by operating signal of A/C controller  tempera-

ture knob to start small motor and adjust  temperature

control ventilation door position.
Установлен с правой стороны корпуса нагревателя

и управляется с помощью рабочего сигнала темпе-

ратурного регулятора системы кондиционирования.

Приводит в действие маленький двигатель и регу-

лирует положение вентиляционной двери темпера-

турного регулятора.

The changed motor voltage difference when  motor is

started is reflected to A/C controller  which will judge

the feedback signal. When  ventilation door reaches the

required position, motor will stop working.
Изменяемая разность напряжений двигателя при

его запуске отображается на регуляторе системы

кондиционирования, который обрабатывает об-

ратный сигнал. Этот двигатель отключается после

установки требуемого положения вентиляционной

двери.

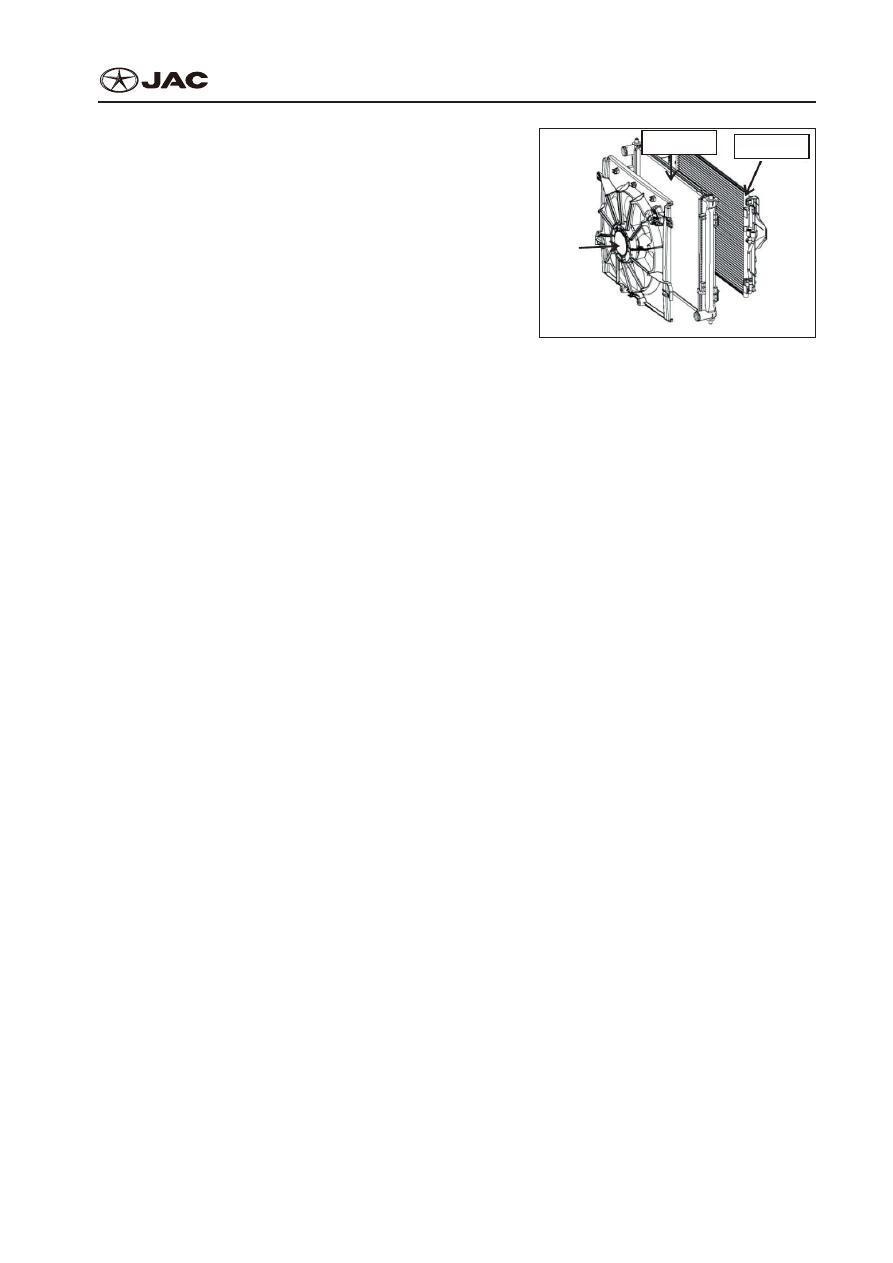

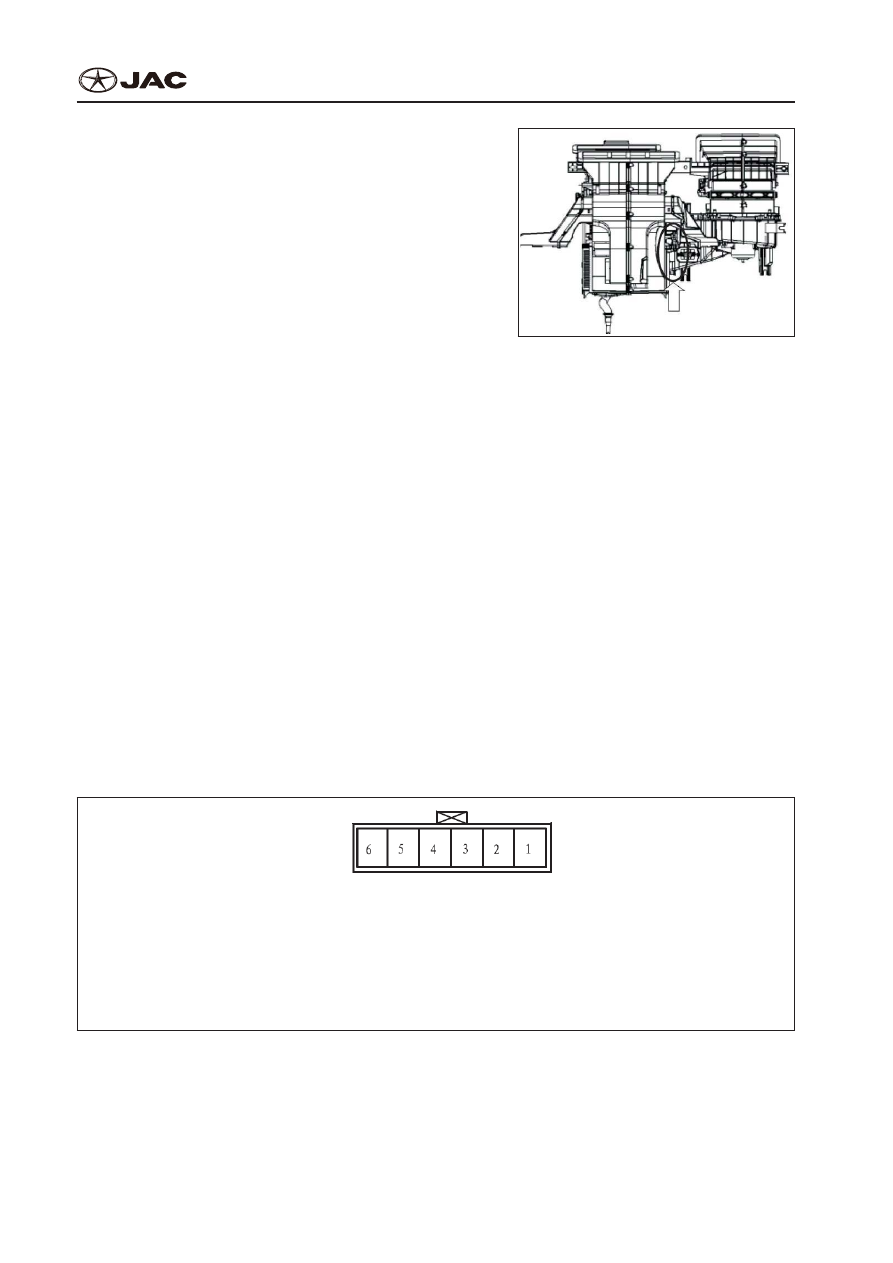

2)  Installation position
2)  Положение установки

3)  Temperature control ventilation door motor terminal and definition
3)  Клемма привода вентиляционной двери температурного регулятора и определение

1.  B sensor ground wire

1.  Заземляющий провод В-датчика
2.  Go A/C control module (feedback)

2.  Блок управления системы кондиционирования GO (обратная связь)
3.  GW A/C control module (sensor power supply)

3.  Блок управления системы кондиционирования GW (блок питания датчика)

4. --- ---

4. --- ---

5.  O A/C control module (motor negative cooling air)

5.  Блок управления системы кондиционирования О (отрицательный охлаждающий воздух привода)

6.  W A/C control module (motor positive heating air)

6.  Блок управления системы кондиционирования W (положительный нагревающий воздух привода)

Temperature Control Ventilation Door Motor Terminal and Definition

Клемма привода вентиляционной двери температурного регулятора и определение

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-33

11.  Condenser and Desiccators
11.  Конденсатор и Десикаторы
1)  Functions
1)  Функции

Its function is to cool high-temperature and  high-pres-

sure gas refrigerant from compressor  under normal

temperature. The cooling of  condenser depends on

the compulsory air  volume of traveling wind and fan.

Condenser of  this vehicle model uses parallel flow

type  combined with drying bottle. The overcooling  can

improve refrigeration performance and  reduce the re-

frigerant amount required by the system. It is combined

with drying bottle which  reduces the quantity of parts

required. When the  system is polluted, in traditional

model, you  need to replace drying bottle s, but for this

vehicle model, you only need to separate the  cover

under the drying bottle s and then replace desiccant.
Предназначены  для  охлаждения  поступающего

от от компрессора высокотемпературного газово-

го хладагента высокого давления при нормаль-

ной  температуре.  Охлаждающая  способность

конденсатора зависит от обязательного объема

воздуха и вентилятора. Конденсатор этой модели

транспортного средства оснащен функцией парал-

лельного потока и сушильной колонкой. Повысить

холодопроизводительность и уменьшить требуе-

мые системой объем хладагента может переох-

лаждение. Для этого вместо большого количества

разных деталей используется сушильная колонка.

При загрязнении системы в традиционных моделях

потребуется замена сушильной колонки, но в этой

модели транспортного средства нужно всего лишь

снять крышку в нижней части сушильной колонки и

заменить влагопоглотитель.

      Fan

Вентилятор

Water tank

Бак для воды

Condenser

Конденсатор

2)  Installation position
2)  Положение установки

12.  Solar Sensor
12.  Солнечный Датчик
1)  Functions
1)  Функции

It is installed on the dashboard inside the front windshield which can form current sensor depending on

sun lighting condition. The formed current value is sent to BCM, and BCM will judge and adjust indoor

temperature (automatic A/C) according to the input current value, and then headlamp will also automat-

ically light up.
Установлен на приборной панели внутри переднего ветрового стекла, который также может ис-

пользоваться как датчик тока, в зависимости от освещения. Значение тока передается на BCM,

который, в зависимости от значения входного тока, оценивает и регулирует температуру в сало-

не (автоматическая система кондиционирования), после чего загорается фара головного света.

AC-34

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

2)  Installation position
2)  Положение установки

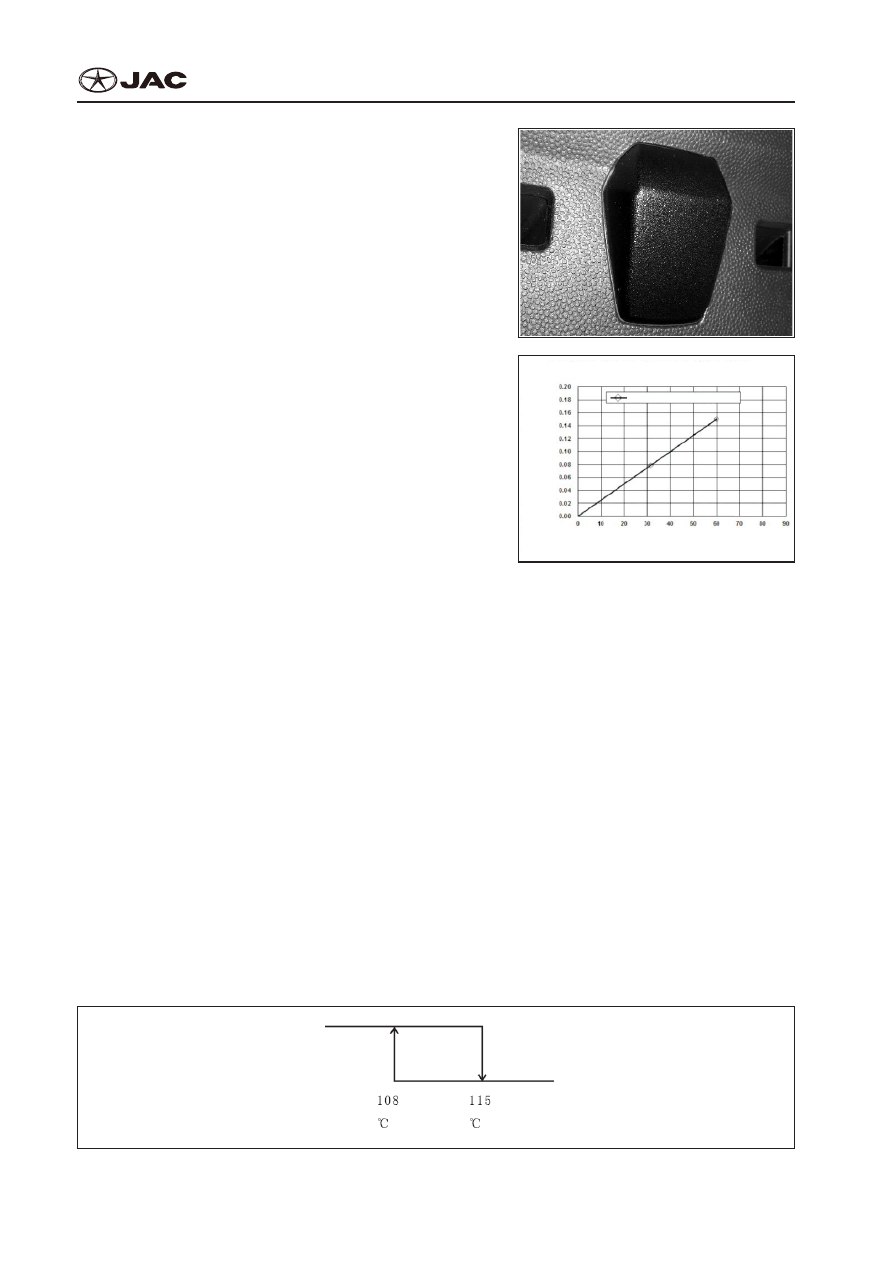

3)  Output current characteristics
3)  Параметры выходного тока

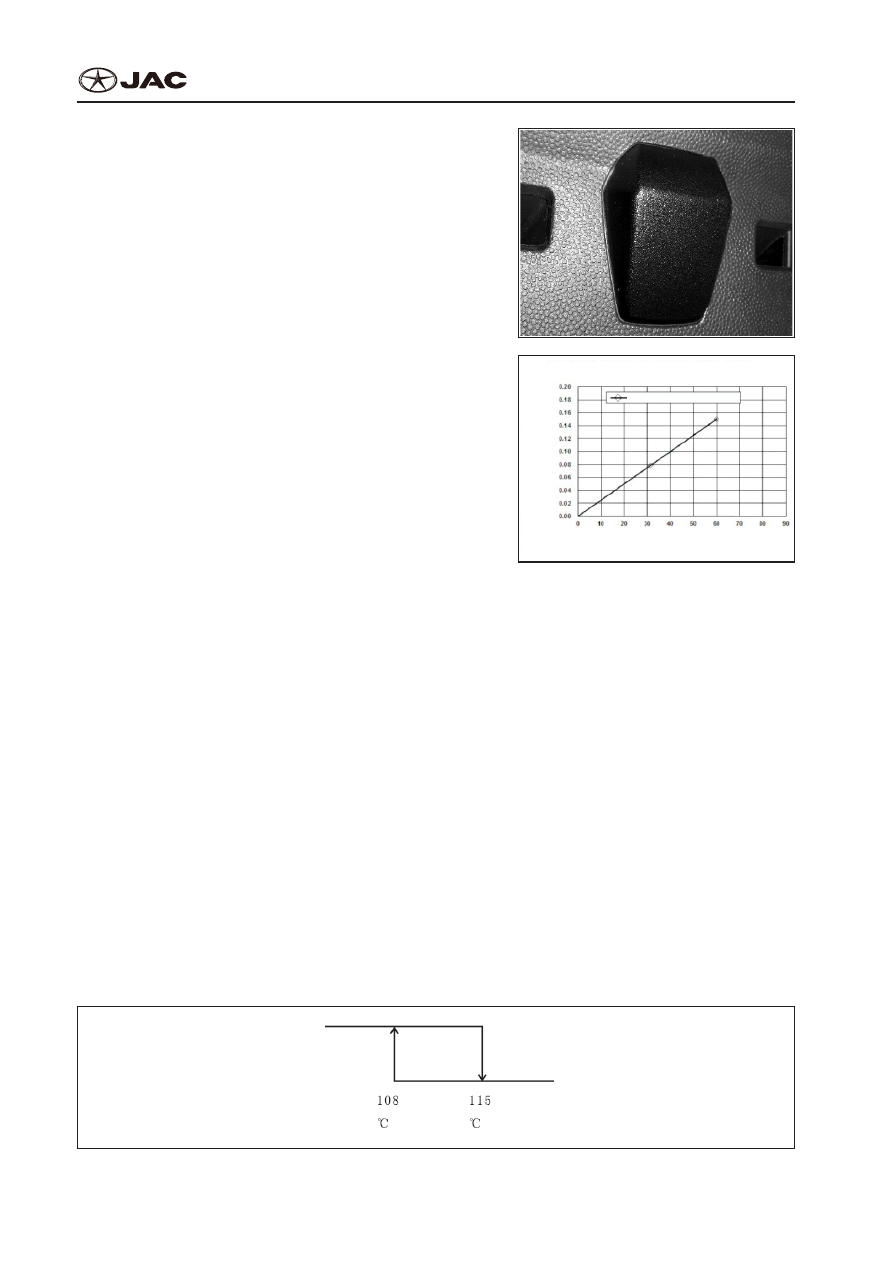

5.1 SOLAR CURRENT OUTPUT VS LIGHT LEVEL

5.1 Сонечный выход ток против интенсивности освещения

Solar intensity(mW/cm

2

)

Выходной ток(mW/cm

2

)

Current output (mA)

Вых

одной т

ок (mA)

CURRENT AT PHI=-90/90, THETA=40

Ток при φ=-90/90, θ=40

13.  Engine Cooling System
13.  Система Охлаждения Двигателя
1)  Concept of cooling fan
1)  Концепция охлаждающего вентилятора

After comparing the input vehicle speed, A/C load and cooling water temperature value, engine ECU

will control the rotation speed of cooling fan in two phases (high/low).
После сопоставления входной скорости транспортного средства, нагрузки системы кондициони-

рования и температуры охлаждающей воды, ECU двигателя регулирует скорость вращения ох-

лаждающего вентилятора в двух фазах (высокая/низкая).

If vehicle speed sensor and cooling water temperature sensor have faults, it will drive cooling fan at

high speed rotation.
Охлаждающий вентилятор работает на высокой скорости в случае отказа датчиков скорости

транспортного средства и температуры охлаждающей воды.

Conditions for cooling water temperature controlling the turning on/ off of air conditioning compressor

are shown as follows:
Ниже приведены условия включения и отключения компрессор для кондиционирования воздуха

для регулировки температуры охлаждающей воды:

Compressor ON

Компрессор включен

Compressor OFF

Компрессор выключен

Cooling water temperature (temperature in

difference area is 7

℃)

Температура охлаждающей воды

(температура в разных местах 7 ℃)

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-35

Air conditioning compressor is turned off due to overheat – the turning on temperature is 115°C.
Компрессор для кондиционирования воздуха отключается при перегреве – температура включе-

ния составляет 115°C.

2)  Control of cooling fan Control table of cooling fan
2)  Регулировка охлаждающего вентилятора Таблица управления данными охлаждающего вен-

тилятора

Coolant Temperature (°C)

Температура хладагента (°C)
91.5

91,5

94. 5

94. 5

99

99

102

102

104

104

107

107

Air

conditioning

is turned on

Вклю-

чается

кондицио-

нирование

воздуха

V<45

V<45

Low speed fan

Низкая скорость

вращения венти-

лятора

ON

ВКЛ

•

•

OFF

ВЫКЛ

•

•

High speed fan

Высокая ско-

рость вращения

вентилятора

ON

ВКЛ

•

•

OFF

ВЫКЛ

•

•

45^≤

V< 80

45^≤

V< 80

Low speed fan

Низкая скорость

вращения венти-

лятора

ON

ВКЛ

•

•

OFF

ВЫКЛ

•

•

High speed fan

Высокая ско-

рость вращения

вентилятора

ON

ВКЛ

•

•

OFF

ВЫКЛ

•

•

V>80

V>80

Low speed fan

Низкая скорость

вращения венти-

лятора

ON

ВКЛ

OFF

ВЫКЛ

High speed fan

Высокая ско-

рость вращения

вентилятора

ON

ВКЛ

•

•

OFF

ВЫКЛ

•

•

Air

conditioning

is turned off

Выклю-

чается

кондицио-

нирование

воздуха

Middle voltage switch isn‘t

turned on

Среднее реле напряже-

ния не отключено

Low speed fan is turned on (If Air conditioning is turned off while high

speed fan opens temperature, high speed fan is turned on)

Включается низкоскоростной вентилятор (высокоскоростной венти-

лятор включается, если система кондиционирования отключена при

температуре высокоскоростного вентилятора)

Middle voltage switch is

turned on(high signal)

Включается среднее реле

напряжения (высокий сиг-

нал)

High speed fan is turned on

Включается высокоскоростной вентилятор

14.  Three-way Pressure Switch
14.  Трехфазное реле давления
1)  Functions
1)  Функции

Three-way pressure switch refers to the switch added with a middle pressure switch based on the dual

pressure switch of AC. When system pressure rises up, middle switch is started and sends signal to

engine control unit. At this moment, water tank fan is in high speed status to prevent performance drop
