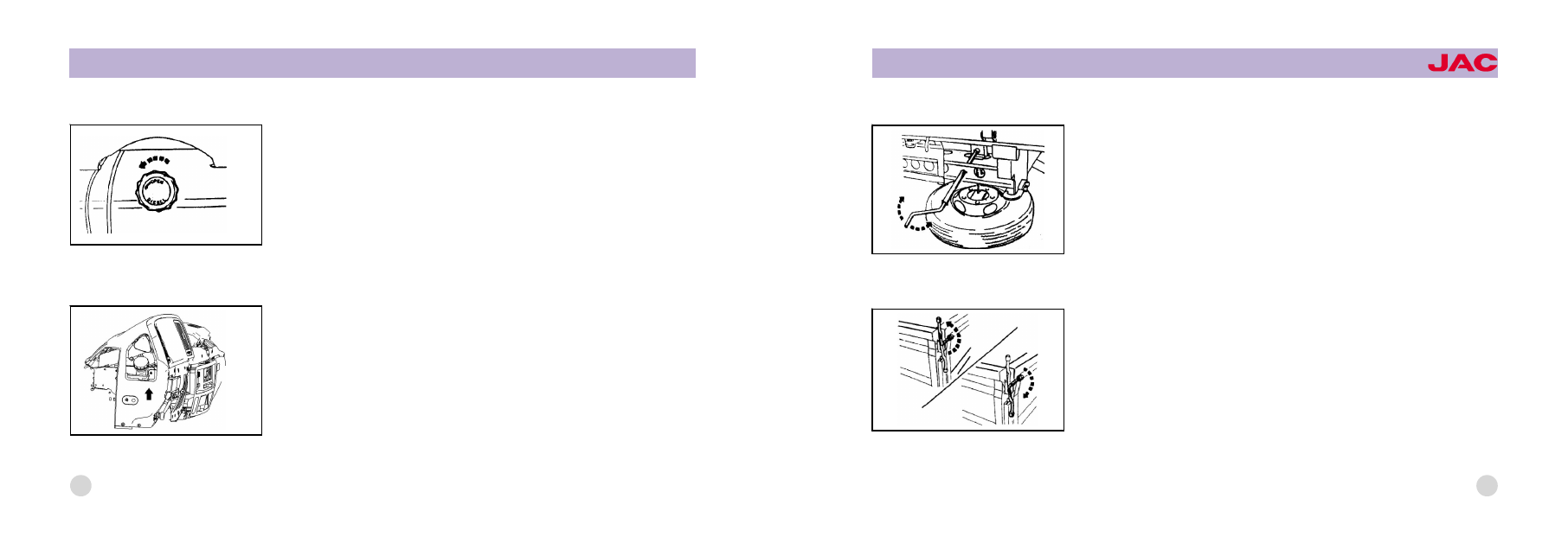

Fuel tank cap
The fuel tank cap is on top of the fuel tank, and it can be screwed off counter鄄
clockwise.

Fluid reservoir for brake and clutch
The fluid reservoir is installed by the instrument panel near the driver side.

30

OWNER爷S MANUAL

JAC High end Light Trucks

Spare tire hanger
The spare tire is fastened to back of the frame. To lower down the spare tire,
insert the handle into the hole in the rear cross beam to connect it with the
snap-lock, and then turn the handle counterclockwise.

How to open and close the rear board
Turn the handles on the right and left sides both upward for 180 degrees, and
the rear board can be released. To closed it, turn the board close first before
turning down the handles to fasten it.

31

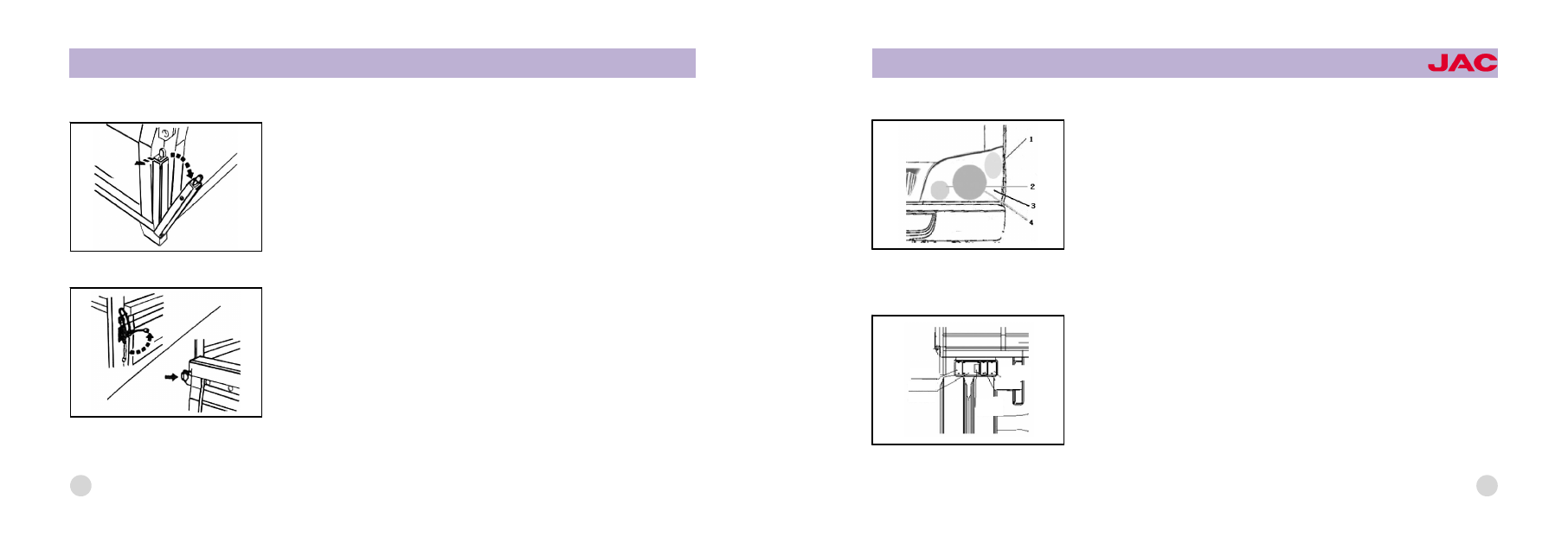

Right and left side boards
1. Release the lock knuckles of the rear board.
2. Move the fastened handle leftward before putting down the vertical lock out鄄
wards to release it.

3. Lift up the hook handle on the front end of the side board to release the front
hook.
4. At this time, the front end of the side board is still fastened by the board
clamp. Pull out the board clamp with force to let free the side board.
5. To close the side board, securely lock up the front end of side board with the
hook handle, and put it into the vertical lock of the rear board before fastening it
with the handle.

32

OWNER爷S MANUAL

JAC High end Light Trucks

Outer lights
Front:
1.Front turn signal lamps;
2.Fog light;
3.Front side-marker light;
4. Headlight.

Rear:
The rear light set is installed in the position shown on the left figure, with the
following:
1. Back-up light;
2. Turn signal lights;
3. Brake lights;
4. Rear side-marker light;
5. After-reversion reflector.

Turm signal light

Brake light

Rear light

Rear fo

g light

Revers

e light

Non-return reflector

33

34

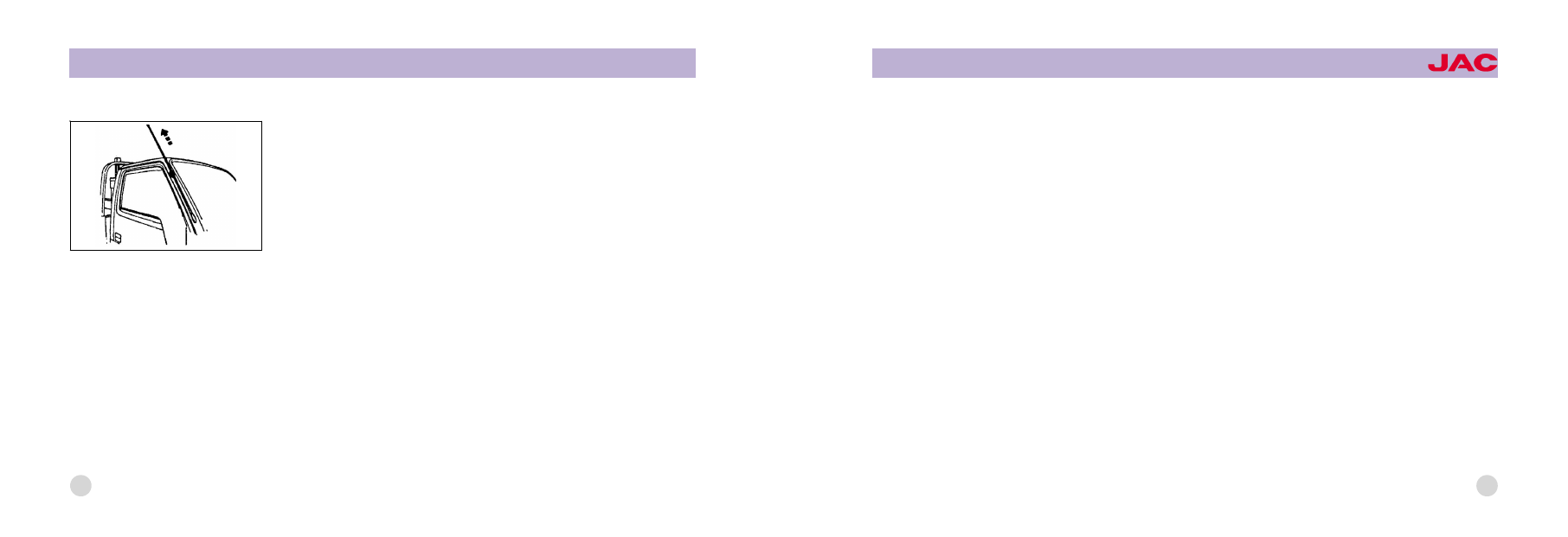

Antenna:
Please pull out the antenna if a better sensitivity of radio is desired.
The antenna should be retracted if the vehicle is to be parked in a garage lower
than a house or to be washed.

OWNER爷S MANUAL

JAC High end Light Trucks

35

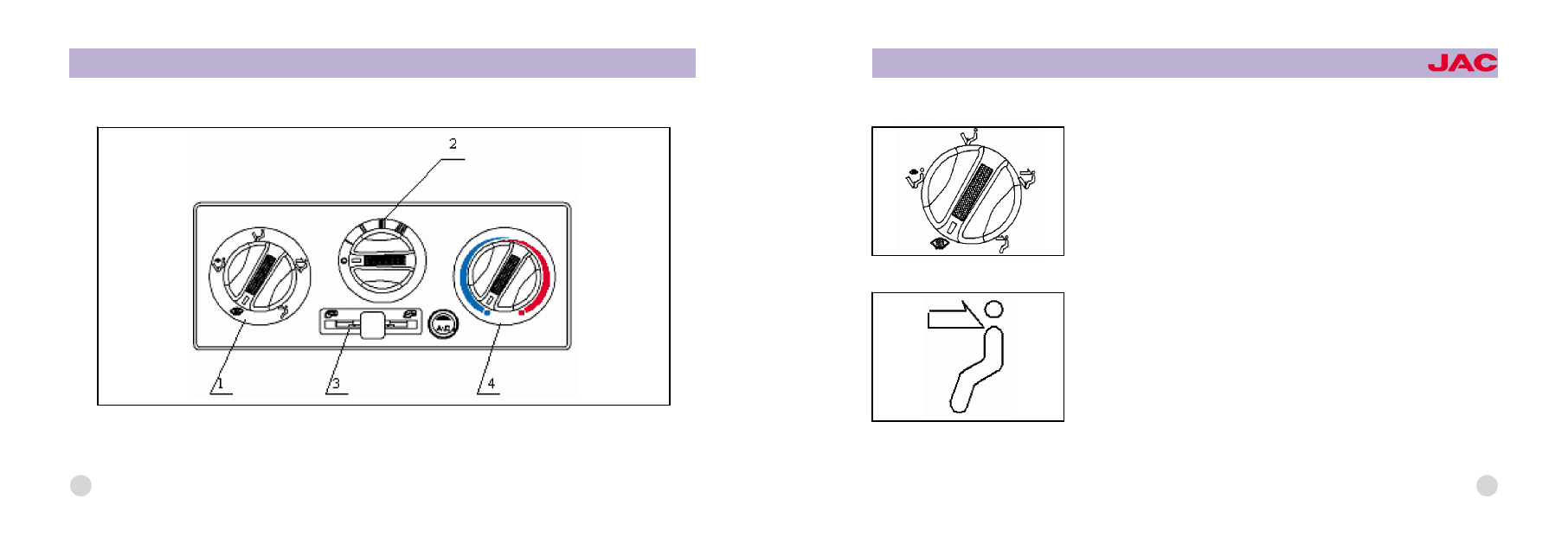

Cabin heater, defroster, air conditioning

1. Temp. control knob

3. Air inlet control bar

2. Fan flow knob

4. Air outlet control knob

36

OWNER爷S MANUAL

JAC High end Light Trucks

Air outlet control knob
Use different knobs to regulate the air from the heater, defroster and the air
conditioner, or the air flow out of the ventilation outlet.
淤Plane air outlet
于Dual planes
盂Bottom air outlets
榆Bottom air outlet and defroster
虞Defroster

Plane air outlet
Air is regulated when it passes the system, and is vented from the upper air outlet.
This position is used for most of the air conditioning cases.
