Multi-speed transmission
Shifting
Operate the gearshift lever by the same procedures as for a general vehicle.
Shifting of only splitter between High and Low
Example: 4L寅4H
1. Place the splitter control lever to 'H' or 'L'.
2. Release the accelerator pedal and depress the clutch pedal all the way,
and automatic changeover will be made to High or Low. Check to see that
the

or

, indicator lamp is ON.

Simultaneous shifting of both gearshift lever and splitter
Example: 4H寅5L or 4L饮5H
1. Place the splitter control lever to 'H" or "L".
2. Release the accelerator pedal and depress the clutch pedal all the way, and
automatic changeover will be made to High or Low. Check the

or

indi鄄

cator lamp which will light when the changeover is made.
3. Shift the gearshift lever.

81

SELECT LEVER
Manual Transmission

80

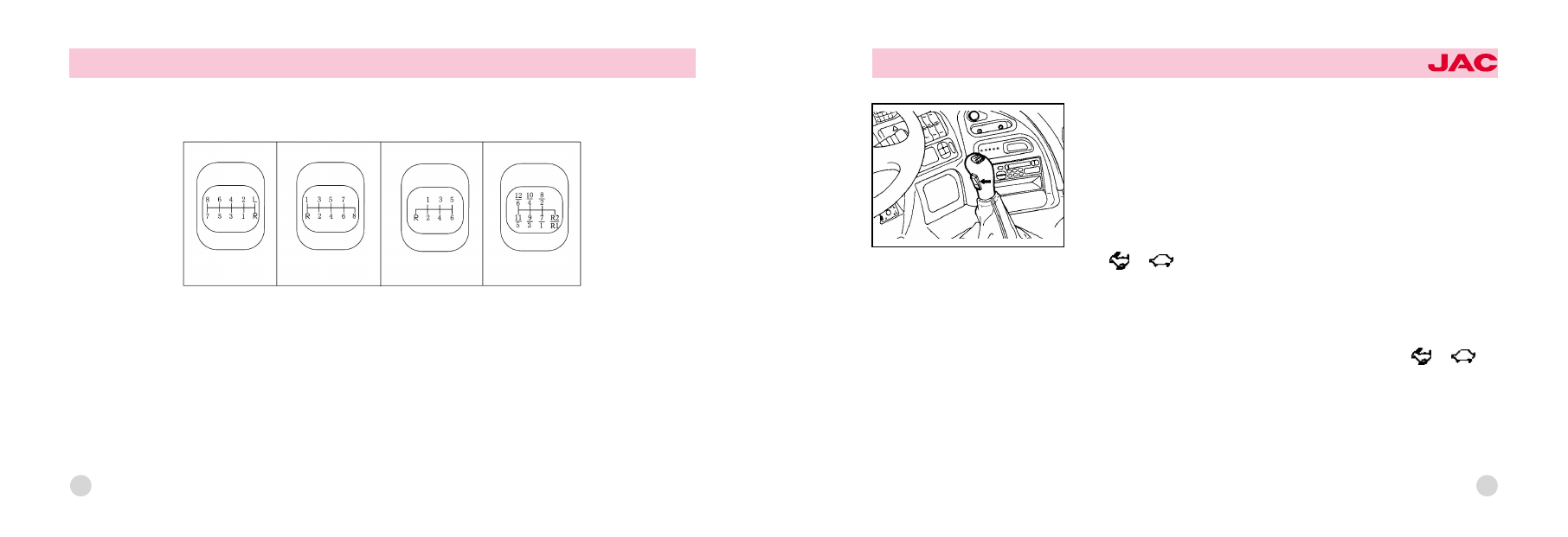

Your Manual Transmission vehicle has a fully synchro-meshed, 8-forward and 1-reverse or 5-forward and 1-reverse
speed transmission controlled by a gear shift, lever located on the floor. This shift pattern is shown on the knob.
When shifting the gear shift lever, fully depress the clutch pedal, then release the pedal slowly. Make full use of the gear
position.
On 5-speed transmission, shifting to neutral is necessary before Reverse (R).
CAUTION:

荫

Shift to the reverse position only when the vehicle is completely stopped.

荫

Do not rest your foot on the clutch while driving, because it will cause needless wear.

荫

Do not hold your vehicle with the engine when stopped on the upgrade. Use the parking brake.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

83

DRIVING FOR ECONOMY

Observe general operating manners and operate your vehicle on the 'safety first' basis. To conserve fuel, prolong tire
life and accomplish others for economical driving follow these suggestions:

荫

Avoid sharp tums, abrupt acceleration, quick starts and abrupt braking except when unavoidable.

荫

When accelerating, make an early shift.

荫

Do not drive with the engine at an abnormally high or low speed.

荫

Observe proper coolant temperatures of 75 to 90益(167 to 194毅F) when driving. If coolant temperature is too low, it

will not only increase fuel consumption but will also be harmful to the engine.

荫

Maintain proper tire inflation pressures when driving.

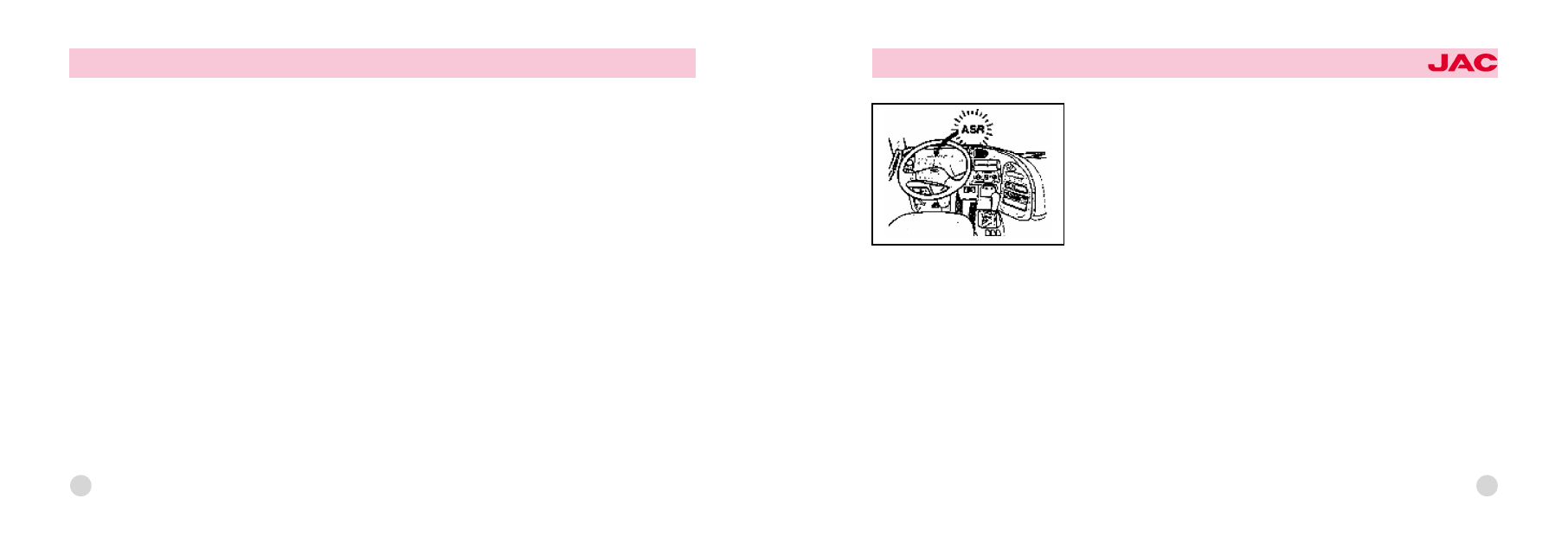

ANTI SPIN REGULATOR
Anti spin regulator is a device added to the anti lock brake system. The ASR controls the rear wheels spin according to
the friction between a wheel and the road. The ASR makes be stability and bearings for direction when a vehicle starts
or turns a corner.

82

When a shift is made, pay attention to the following points

荫

Place the splitter control lever from "H" to "L" before depressing the clutch pedal.

荫

When a shift is made from High to Low, make sure that engine speed is below 1,800 rpm. Watch the tachometer to

check the engine speed, as at higher speeds engine overrunning could occur after the shift.

荫

Even if the splitter control lever is accidentally operated during operation, no switchover will be made unless the

clutch pedal is depressed. If the lever was accidentally operated, return the lever to its original position immediately.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

85

CAUTION

荫

When the ASR is working RPM can decrease even though the accelerator

pedal is depressed fully that is normal condition.

荫

Generally the acceleration of vehicle with ASR is better as compared with

the without it. But the braking is same. Do not over speed.

荫

The vehicle with ASR/ABS is applied the brake in short time but there is a

difference according to the road status. Leave enough room between your car
and the car in front.

荫

On the slippery road especially the frozen pavement the air is cost much by

being operated the ABS/ARS. If the brake warning light is on and the buzzer
sounds at the same time, pull over the vehicle and wait until the air pressure
increases fully.

荫

When you change the tire is not recommended size, consult an authorized

shop.

荫

It is possible that the vehicle is driven when the system is out of order.

84

NOTE
If one of the ABS or ASR is out of order the ABS warning light is illuminated. The ASR lamp is on if the engine control
line is out of order even though the ASR system is working normally.

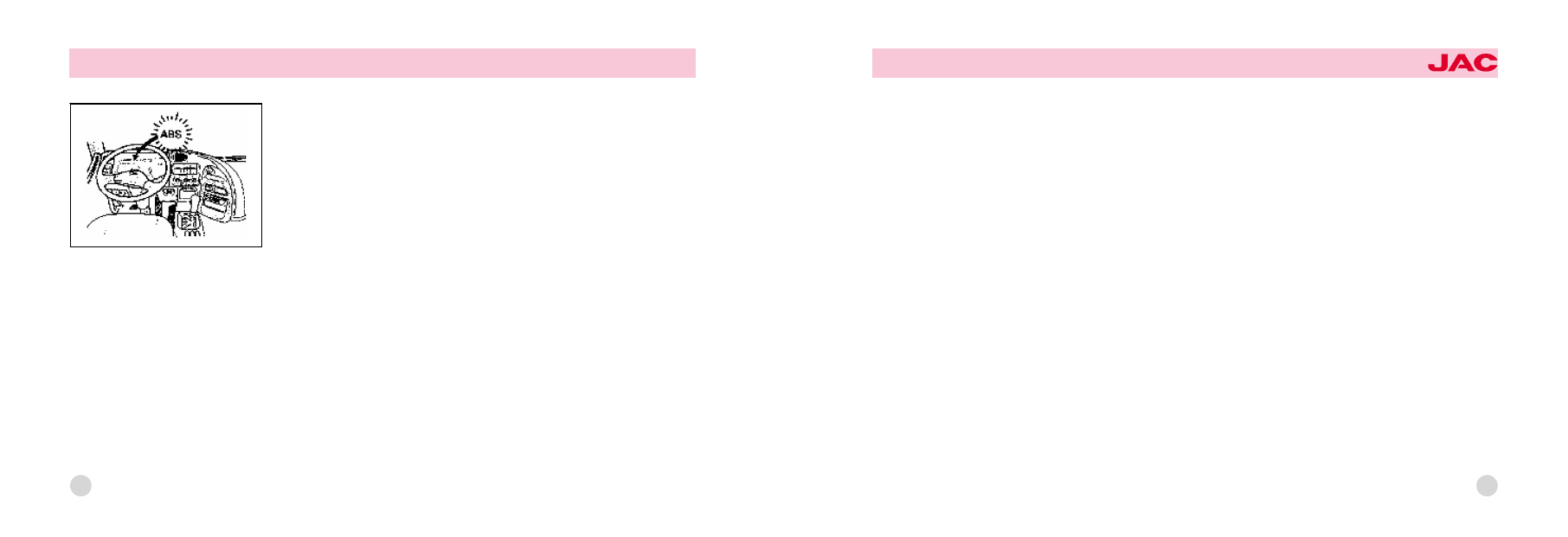

Inspection the system
1. Turn the ignition key to the ON position then the ABS warning light will be on and the ASR lamp be also on. Depress
the brake pedal and the lights will be off to indicate the system is normal.
2. If the ASR light is illuminated continuously

turn the ignition switch off. Try again above procedure and check the

light is off. If not, the system should be damaged.
NOTE
Though the system is damaged it is possible to drive the vehicle but be careful in moving on the slippery road.
3. Start your engine.
4. If the speed reach 6-10 km/h the ABS warning light will be off to indicate the system is normal.
5. If not, stop your vehicle and try above procedure No.3 and 4 again. If the light is on continuously the system should
be damaged and make it be checked by an authorized JAC service station.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

87

荫

Driving on roads where the road surface is pitted or has different surface height.

During these conditions the vehicle should be driven at reduced speeds. The safety features of an ABS equipped vehi鄄
cle should not be tested by high speed driving or cornering. This could endanger the safety of you rself or others.

GOOD BRAKING PRACTICES

荫

After being parked, check to be sure the parking brake is not engaged and that the parking brake indicator light is

out before driving way.

荫

Driving through deep water may get the brakes wet. They can also get wet when the vehicle is washed. Wet brakes

can be dangerous! Your vehicle will not stop as quickly if the brakes are wet and it may also pull to one side. If you
suspect that the brakes may be wet, cautiously apply the brakes. Your brakes are probably wet if the braking action is
not normal and requires either more pedal pres sure than usual or pulls to one side. To dry the brakes, apply the
brakes lightly until the braking action returns to normal, taking care to keep the vehicle under control at all times. If the
braking action does not return to normal, stop as soon as it is safe to do so and call the nearest service shop for assis鄄
tance.

荫

Don't coast down hills with the vehicle out of gear. This can be dangerous. Keep the vehicle in gear at all times, use

the brakes to slow down, then shift to a lower gear so that engine braking will help you maintain a safe speed.
Normal braking
To reduce the speed of the vehicle, first apply engine and exhaust brakes. After the vehicle has slowed down, depress
the service brake pedal .When shifting down, use care to prevent engine overrunning.

86

ANTI-LOCK BRAKE SYSTEM(If installed)
The Anti -Lock Brake System (ABS) is designed to prevent wheel lock -up
during sudden braking or on hazardous road surfaces. The ABS control mod鄄
ule monitors the wheel speed and controls the pressure applied to each
brake. Thus, in emergency situations or on slick roads, your ABS will increase
vehicle control during braking.
NOTE:
During ABS operation, a slight pulsation may be felt in the brake pedal when
the brakes are applied. Also, a noise may be heard in the engine compartment
while driving. These conditions are normal and indicate that the anti-lock brake
system is functioning properly.

WARNING:
Your ABS will not prevent accidents due to improper or dangerous driving maneuvers. Even though vehicle control is im鄄
proved during emergency braking, always maintain a safe distance between you and objects ahead. Vehicle speeds
should always be reduced during extreme road conditions.
The braking distance for cars equipped with an anti-lock braking system may be longer than for those without it in the fol鄄
lowing road conditions.

荫

Driving on rough, gravel or snow-covered roads.

荫

Driving with tire chains installed.
